環境表示トランスミッター／ 品番　MC8D-2001シリーズ　

【詳細表示】

商品番号

MC8D-2001シリーズ

価　格

当シリーズは、機種により、温度、相対湿度、大気圧を測定表示します。さらに、MC8D-2001.2では本体上部に取付けられた熱線式プローブにより風速の測定表示も行えます。全機種RS232CまたはRS485のシリアル出力を備えており、複数ユニットのネットワーク管理も可能です。さらに全機種に上下限値が設定可能なオープンコレクターのアラーム出力も備わっています。
MC8D-2001.1およびMC8D-2001.3はデジタル出力に加えて、スケーリングが可能なアナログ出力を持っており、出力の選択は内部基盤上のディップスイッチとジャンパーの切替えによって簡単に行えます。全機種共通の大型二段表示LCDには、上段にこれら環境モニターの要素のひとつ、下段には温度の変化が連続測定表示されます。

環境表示トランスミッター
品番　MC8D-2001シリーズ
廃番
後継機種はこちら→MC8D01TV1Sシリーズ

■特長
●温度・湿度・風速・大気圧を大型二段LCDに表示。
●全機種RS232C/RS485出力、オープンコレクターアラーム出力。
●アナログ出力（0～20mA/4～20mA/0～10V/2～10V）。

■CE適合性

安全性
EN61000-4-2、
EN61010-1　レベル3
静電気放電
EN61000-4-2　レベル3
ファーストトランジェット
EN61000-4-4　レベル3
電圧変動
EN61000-4-11
電磁妨害イミュニティ
IEC1000-4-3
電磁妨害放射
EN55020　クラスB

■入力及び出力構成

品番	入力			出力
品番	温度湿度	圧力	風速	RS232C RS485 オープンコレクター出力	アナログ出力 0～20mA 4～20mA DC0～10V 2～10V
MC8D-2001	●	●	－	●	－
MC8D-2001.1	●	●	－	●	●
MC8D-2001.2	●	●	●	●	－
MC8D-2001.3	●	－	－	●	●

■外形寸法（単位㎜）

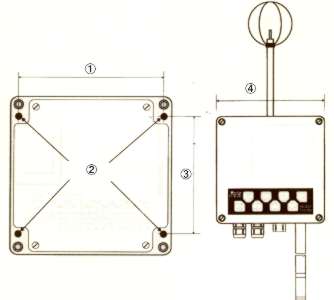

●左からケース外形及び取付穴位置、外形寸法

①109.5
②fixing　holes
fori　di　fissaggio
φ4㎜
③89.5
④122

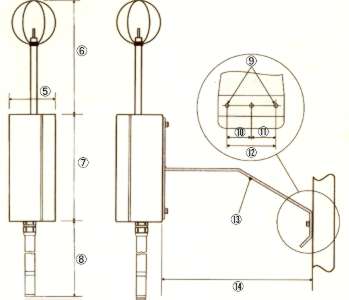

●左から外形寸法、壁面取付アングル寸法

⑤56
⑥150
⑦120
⑧85
⑨φ4.5㎜
⑩29.5
⑪29.5
⑫59
⑬MC8D-2001.2.30
⑭165

■仕様

品番			MC8D-2001	MC8D-2001.1	MC8D-2001.2	MC8D-2001.3
入力	温度	センサ	NTC10kΩ
		測定範囲	-20～+80℃
		精度	±0.3℃（0～+70℃）　±0.4℃（左記以外の範囲）
	湿度	センサ静電容量	300pF
		％RH測定範囲	5～98％RH
		センサ動作範囲	-20～+80℃
		精度	±2.5％RH
	圧力	測定範囲	600～1100mbar（600～1100hPa　60.0～110.0kPa）			－
		精度	±0.5mbar			－
		測定媒体	空気または非腐食性ガス、非液体			－
	風速	センサ	－	－	熱線式	－
		測定範囲	－	－	0～5m/s	－
		動作温度範囲	－	－	-20～+80℃	－
		精度	－	－	±0.1m/s	－
出力	通信	方式	RS232CおよびマルチドロップRS485
		MAXボーレート	9600bps
	アラーム	出力タイプ	オープンコレクター（NPN、アクティブ“L”）
		MAX電圧	DC30V
		MAX電力	200mW
	測定対象		温度、相対湿度、露点、大気圧、気圧低下		温度、相対湿度、露点、大気圧、気圧低下、風速	温度、相対湿度、露点
	アナログ出力	出力タイプ	－	4～20mA 0～20mA DC0～10V DC2～10V	－	4～20mA 0～20mA DC0～10V DC2～10V
		負荷抵抗	－	電流出力：500ΩMAX 電圧出力：100kΩMAX	－	電流出力：500ΩMAX 電圧出力：100kΩMAX
		分解能	－	16ビット	－	16ビット
	電源		AC100V±10％　50/60Hz
	動作環境	温度範囲	-20～+80℃
		湿度範囲	0～90％RH（結露なきこと）
		保護等級	IP67
価格			廃番

■オプション
●MC8D-2001.2用壁面取付ブラケット
品番　MC8D-2001.2.30
廃番

運賃、および消費税は、記載価格には、含まれていません。
