ウチダ中古電動パンチ/品番 VS-25
問合せ番号 Z-0311-1 |
【詳細表示】
|
| 商品番号 |
VS-25 |
価 格
|
 |
●取扱説明書：1冊 |
ウチダ中古電動パンチ
品番 VS-25
問合せ番号 Z-0311-1
完売 |
■仕様
| 穿孔能力 |
50mm |
| 穿孔穴径 |
6φmm標準(4、5、5、5、6mm) |
| 穿孔奥行 |
最小6～最大35mm（穴芯より）
※4φmm刃をご使用の場合は最小12.5mmです。 |
| 穿孔間隔 |
57mm 4穴、70mm 4穴、9.5mm 30穴、
12.7mm 22穴、80mm 4穴
※4φmm刃の場合は、30穴、22穴は使用出来ません。 |
| 穿孔用紙サイズ |
370mm(B4長辺まで）センター自動割出装置付 |
| テーブル寸法 |
480W×260D（補助テーブル付） |
| 外寸法 |
480W×340D×470Hmm |
| 質量 |
14kg |
| モーター |
コンサンデー誘導
単相100V 50/60Hz
消費電力180W（定格30分） |
| コード |
2m ビニールコード |
■部品材質
| 本体 |
スチール |
| 刃 |
特殊鋼（高周波焼入） |
| 刃受けファイバー |
パスコ |
| カス受け |
ABS樹脂＞ABS＜ |
■用語の説明
●穿孔能力・・・穴あけ可能な厚さ・枚数
●穿孔穴径・・・穴あけ直径
●穿孔奥行・・・髪の縁から穴の中心までの長さ |

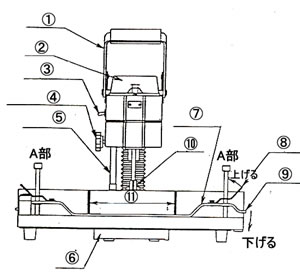

■製品部名

| ① |
ハンドル |
⑪ |
紙バサミセンター出しゲージ |
| ② |
カス受け |
⑫ |
クラッチストッパーハンドル |
| ③ |
電源スイッチ |
⑬ |
紙押え |
| ④ |
アジャストボルト |
⑭ |
ピッチ交換用ロット |
| ⑤ |
アジャスト |
⑮ |
クラッチストッパー |
| ⑥ |
ベース |
⑯ |
紙バサミセンター出しゲージ |
| ⑦ |
紙はさみ板 |
⑰ |
スライド |
| ⑧ |
上部レバー |
⑱ |
奥行き調整ボルト |
| ⑨ |
下部レバー |
⑲ |
（穿孔）奥行調整板 |
| ⑩ |
紙押え |
⑳ |
刃ホルダー |
|
