| おんどとりＪr/品番 SRTR-51（L）/SRTR-52（L）/SRTR-53（L） |
【詳細表示】
|
| 商品番号 |
SRTR-51（L）/SRTR-52（L）/SRTR-53（L） |
価 格
|
SRTR-51
SRTR-51L
SRTR-52
SRTR-52L
SRTR-53
SRTR-53L |
SRTR-51（L）
センサ内蔵無線通信タイプ
小型・堅牢・防水構造
SRTR-51（L）、SRTR-52（L）、は、小型・堅牢・防水構造により、湿気の多い場所や屋外での使用はもちろん冷凍庫、冷凍車、あるいは土中温度管理など、過酷な条件下でもご利用いただけます。(SRTR-53（L）本体はSRTR-52（L）本体と同じ耐久性能です。)
※注意：防水性能は生活防水レベルです。水中での連続使用はできません。
温度測定範囲：－60℃～155℃
SRTR-51（L）、は、内蔵センサで-40～80℃、幅広い範囲の温度測定・記録ができます。
※注意：本体の耐熱は-40～80℃ですが、-30℃以下の環境では無線通信は行えません。 |
おんどとりJr
品番 SRTR-51
（センサ内蔵無線通信タイプ）
品番 SRTR-51L
（大容量バッテリ付）
廃番
品番 SRTR-52
（センサ外付無線通信タイプ）
品番 SRTR-52L
（大容量バッテリ付）
廃番
品番 SRTR-53
（温湿度センサー）
品番 SRTR-53L
（大容量バッテリ付）
廃番
後継機種はこちら→RTR-51Aシリーズ |
湿度測定範囲：10～95%RH
SRTR-53（L）は、付属の温湿度センサで、0～55℃の温度と、10～95%RHの湿度を同時に測定し、記録できます。
SRTR-53（L）用に作られた湿度センサは多少の結露に耐えられるようにしました。
※注意：本体の耐熱は-40～80℃で、JIS4級の生活防水ですが、センサは0～55℃で水濡れや結露しにくい環境でお使いください。
データ容量：16000データ
SRTR-51（L）、SRTR-52（L）は、1台につき16000個の測定値を記録します。最長60分間隔で666日、約2年間の連続記録ができます。
15通りの記録間隔
SRTR-51（L）、SRTR-52（L）の記録間隔は、用途にあわせて1秒～60分の間で15通りから選択できます。記録モードは、次の2通りから選択できます。
ワンタイムモード：記録データが16000個になると記録を停止します。
エンドレスモード：記録データが16000個になると一番古いデータから順次、新しいデータを上書きします。
電池寿命警告表示
電池の交換時期になると液晶に電池寿命警告を表示します。
注意：電池寿命は、測定環境・記録間隔・通信回数・周辺温度等により異なります。本説明・機能は新しい電池を使った時の標準的な動作であり電池寿命を保証する物では ありません。本体から電池を外して放置すると、記録データは消失します。 |
|
| 温湿度の測定記録 |
ワイヤレス通信でデータ収集 |
パソコンで解析処理 |
|
■データ収集装置無線通信タイプ
 |
多機種のデータを簡単収集
SRTR-57CはSRTR-51/52のデータ収集はもちろん、TR-5シリーズ(TR-51A/52/51)・TR-7シリーズ(TR-71S/72S/71/72)・VR-71のデータをも簡単に収集できます。
SRTR-51/52に対しては無線通信や、TR-5シリーズと同じように、本体の前面に乗せて吸い上げをし、その他の機種は付属の通信ケーブルで接続し、吸い上げを行います。
データ容量：26万データ
SRTR-57Cのデータ容量は約26万データです。これは、 SRTR-51・SRTR-52のフルデータ(16000データ)を16台分収集できる程の大容量です。
また、最高で250回分のデータを収集し管理することができます。
詳しくはこちらをクリックして下さい。
データ収集装置無線通信タイプ
おんどとりＪr
品番 SRTR-57C
廃番 |
|
|
ワイヤレスデータ通信機能
SRTR-57Cを使ってSRTR-51（L）・SRTR-52（L）・SRTR-53（L）に記録された温度データを、特定小電力無線（免許不要）で収集できます。また、データ収集以外にもSRTR-51（L）・SRTR-52（L）・SRTR-53（L）対して記録の設定や、記録開始などが行えます。
更にSRTR-51（L）・SRTR-52（L）・SRTR-53（L）は、-30℃～80℃の幅広い温度範囲で無線通信ができ、
電送距離は障害物のない見通しのいい直線距離で約100mです。
|
SRTR-51
SRTR-51L |
SRTR-52
SRTR-52L |
|
SRTR-52（L）
センサ外付無線通信タイプ
用途に応じて選べる2タイプ
データロガー本体は、センサ内蔵タイプ JIS7級防水性能のSRTR-51（L）と、センサ外付けタイプ
JIS4級防水性能のRTR-52（L）の2タイプのから、用途に応じて選択いただけます。
電池で約6ヶ月間連続動作
RTR-51（L） RTR-52（L）は、独自の低消費電力回路により、リチウム電池 1本で、約6ヶ月間の連続動作を実現しました。これにより、設置場所を選ばず、移動中・放置状態でも長時間の測定・記録ができます。また、バックアップ機能により、電池電圧が低下すると液晶に電池寿命警告を表示し、電池の消耗をしらせます。更に電池電圧が低下すると測定・記録を停止し、内部のデータを保護します。
※注意：電池寿命は、測定環境・記録間隔・通信回数・周辺温度等により異なります。本説明・機能は新しい電池を使った時の標準的な動作であり電池寿命を保証するものではありません。本体から電池を外して放置すると、記録データは消失します。
見やすく多彩な液晶表示機能
見やすい液晶に、常に現在の測定値や、記録状態、電池寿命警告、異常温度などを表示します。
|
液晶各部の説明
|
① データの記録中に表示されます。記録の予約時は点滅します。
② 電池交換時期になると表示されます。（電池寿命警告）
③ 表示している温度の単位を表示します。摂氏℃・華氏ﾟＦの切替はパソコンより行います。
④ 測定値を表示します。 |
スイッチレスでデータの保全性は万全
電源スイッチや、各種設定のスイッチを本体から排し、輸送途中の荷物によるスイッチ誤作動などのトラブルを解消、データの保全性を向上させました。
ローコストでシステム拡張
SRTR-5シリーズは、データコレクタ(RTR-57C)1台で、本体(RTR-51・RTR-52・RTR-53)を何台でもご利用いただけます。従って必要に応じて本体の増設だけでシステム拡張が可能です。 |
|
機 種
|
SRTR-51
SRTR-51L |
SRTR-52
SRTR-52L |
SRTR-53
SRTR-53L |
|
測定チャンネル数
|
1チャンネル(温度)
|
1チャンネル(温度)
|
2チャンネル（温湿度 各1）
|
|
内蔵温度センサ
|
－40～80℃
|
－
|
-
|
|
外付温度センサ
|
－
|
-60～155℃
|
0～55℃
|
|
外付湿度センサ
|
-
|
-
|
10～95%RH
|
|
測定精度
|
平均±0.5℃
|
平均±0.3℃（-20～80℃）
平均±0.5℃（-40～-20℃／80～110℃）
平均±1.0℃（-60～-40℃／110～155℃）
|
平均±0.3℃
±5%RH(25℃ 50%RHに於いて)
|
|
測定・表示分解能
|
0.1℃
|
0.1℃・1%RH
|
|
センサ
|
サーミスタ
|
サーミスタ・高分子湿度センサ
|
|
記録間隔
|
1・2・5・10・15・20・30秒・1・2・5・10・15・20・30・60分 合計15通りから選択
|
|
記録容量
|
16000データ × 1チャンネル
|
8000データ×2チャンネル
|
|
記録モード
|
エンドレスモード(記憶容量がいっぱいになると、先頭のデータに上書して記録する。)
ワンタイムモード(記憶容量がいっぱいになると、記録を停止する。)
|
|
液晶表示
|
測定値・測定記録状態・電池寿命警告・測定範囲オーバー・単位
|
|
電源
|
リチウム電池(ER3V M) 1本 (CR2 使用可能) ※2
|
|
電池寿命
|
約6ヶ月 ※1
|
|
無線方式・電送距離
|
特定小電力無線 (ARIB STD-T67) ・ 電送距離:100m(見通しの良い直線に於いて）
|
|
インターフェイス
|
無線通信 (RTR-57C間) ・ 光通信 (RTR-57C/TR-57C/TR-50C間)
|
|
通信速度
|
データ吸い上げ時(無線通信) 2048bps (データフルで1台 約420秒 (光通信時:約160秒))
|
|
本体防水性能※3
|
JIS 7級 (防浸型)
|
JIS 4級 (防まつ型(生活防水)) ※4
|
JIS 4級 (防まつ型(生活防水)) ※4
|
|
本体寸法
|
H62mm × W47mm × D19㎜ (突起部除く アンテナ長:20mm)
|
|
本体重量
|
約57.5g(リチウム電池1本を含む)
|
約62g(リチウム電池1本を含む)
|
約76g(電池1本・センサを含む)
|
|
本体動作環境
|
温度：-40～80℃
|
|
付属センサ
|
内蔵
|
TR-5106:テフロン樹脂センサ 1本
|
TR-3310：温湿度センサ1本
|
|
付属品
|
リチウム電池(ER3V M) 1本・チューブ 1本・ストラップ 1本
取扱説明書(保証書) 一式
|
※1 電池寿命は、測定環境、記録間隔、使用電池の性能により異なります。
※2 市販のリチウム電池(CR-2)も利用できますが、温度測定範囲は-20～60℃です。-20℃以下・60℃以上で測定の場合は、
オプションの低温電池セット(TR-00P2)をおすすめします。リチウム電池(ER3V M)は市販されておりません。
※3 水中での連続使用はできません。 ※4 防水性能は、温度センサのコネクタを差し込んだ状態でJIS 4級です。 |
■ソフトウェア(RTR-57Cに付属)
|

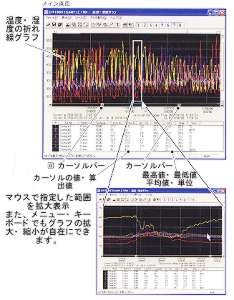

■8chのデータを一括グラフ表示
記録データを本体から吸い上げると自動的にグラフを表示します。最高8chまでのデータをひとつのグラフに表示できます。
|
■データ吸い上げ
データ吸い上げ時は、本体に収集されたデータの一覧が表示され、全データ、あるいは指定データのみをパソコンに吸い上げてファイル・グラフ化できます。
|
■グラフ・データー一覧表印刷機能
グラフ印刷は、画面に表示されているグラフをそのままカラーで印刷できます。データ一覧印刷は、記録日時ごとの全てのデータ印刷ができます。
■子機登録
RTR-5シリーズは、無線通信を行う場合パソコンで予めRTR-57Cを親機として、RTR-51（L）/52（L）/53（L）を子機として登録する必要があります。子機の登録には、グループを作成し、そのグループに子機を登録します。子機をグループ毎に登録できることにより、複数の子機を整理して管理できるほか、親機からグループ毎に記録の開始等の操作が行えます。更に登録した子機の情報は、ファイル化し他のRTR-57Cにデータを読み込ませて利用できます。
■測定データ一覧表示
測定データの一覧表を表示できます。また、測定データ一覧表示画面では、最高値・最低値・平均値が、色によって区別され表示されます。
■テキストファイル作成機能
記録データは、任意の範囲（期間）を一般的なテキスト形式(CSV形式等)でファイル化できますので、お手持ちのEXCELやLOTUS等の表計算ソフトや解析ソフトでデータを使用することができます
■リモート制御
RTR-5シリーズは、パソコンからの制御コマンドにより、RTR-57Cをパソコンに常時接続した状態でも、周囲に設置したRTR-51（L）/52（L）/53（L）のデータ収集等を行うリモート制御ができます。リモート制御を行う場合は、ユーザー自身で通信プログラムを用意していただく必要があります。詳細については、弊社営業部までお問い合わせください。 |
|
■オプション
品番 TR-05K1
品名 壁面アタッチメント
廃番
|
材質
①アルミ
②ネオプレーンスポンジ 単位：mm
|
|
品番 TR-05K2
品名 壁面アタッチメント
廃番
|
材質 ABS樹脂 単位：mm
|
|
品番 TR-00P1
品名 メンテナンスセット
内容：ゴムパッキン1本（本体裏蓋用）
シリカゲル（乾燥剤）1個
両面テープ1枚（シリカゲル固定用）
ネジ2本（本体裏蓋用予備）
廃番
品番 TR-00P2
品名 低温電池セット
内容：リチウム電池(ER-3V M)1本
チューブ 1本（電池寸法調整用）
メンテナンスセット(STR-00P1)1セット
廃番 |
|
品番 RTR-05A1
品名 外部電源アダプタ
入力電圧：DC6V～DC14V
バックアップ電源：ニッケル水素蓄電池（停電時用）
バックアップ時間：約4日※1
充電方式：トリクル充電
動作温度：0～60℃
防水性能：なし
質量：約37g(ACアダプタ以外)
内容：ACアダプタ 1個(AD-0601)
取付フック 1個
ゴムパッキン 1本（本体裏蓋用）
シリカゲル（乾燥剤）1個
両面テープ1枚（シリカゲル固定用）
ネジ 2本（本体裏蓋用予備）
廃番
取付は本体の裏蓋・電池を外して、取り付けます。 |
|
品番 RTR-05B1
品名 大容量バッテリパック
電源：リチウム電池 1本(LS26500)
電池寿命：約2年6ヶ月（1分間隔のモニタリング時で約20ヶ月）※1
防水性能：JIS4級(防まつ型(生活防水))
質量：約75g(リチウム電池1本を含む)
動作温度：-40～80℃※2
内容：リチウム電池 1本(LS26500)
取付フック
ゴムパッキン1本（本体裏蓋用）
シリカゲル（乾燥剤）1個
両面テープ1枚（シリカゲル固定用）
ネジ 2本（本体裏蓋用予備）
廃番
取付は本体の裏蓋・電池を外して、取り付けます。 |
|
品番 RTR-05B2
品名 大容量バッテリパック用電池セット
内容：リチウム電池 1本(LS26500)
ゴムパッキン 1本（本体裏蓋用）
シリカゲル（乾燥剤）1個
両面テープ1枚（シリカゲル固定用）
ネジ 2本（本体裏蓋用予備）
廃番
注意：※1 電池寿命は、測定環境・記録間隔・通信回数・周辺温度等により異なります。本説明・機能は新しい電池を使った時の標準的な動作であり電池寿命を保証するものではありません。
※2 動作温度はデータロガーの仕様による。 |
|
|
RTR-52（L）用オプション温度センサ
TR-5106
テフロン被覆センサ
ケーブル長:0.6m
熱時定数 空気中:約15秒
撹拌水中:約2秒
廃番 |
 |
TR-5101
テフロン被覆センサ
ケーブル長:45mm
熱時定数 空気中:約15秒
撹拌水中:約2秒
廃番 |
 |
TR-5220
ステンレス保護管センサ
ケーブル長:2m
熱時定数 空気中:約36秒
撹拌水中:約7秒
廃番 |
 |
TR-5320
ステンレス保護管センサ
ケーブル長:2m
熱時定数 空気中:約12秒
撹拌水中:約2秒
廃番 |
 |
TR-5420
ステンレス保護管センサ
ケーブル長:2m
熱時定数 空気中:約12秒
撹拌水中:約2秒
廃番 |
 |
測定温度範囲：-60～155℃ センサ耐熱温度：-70～180℃ 防水性能：JIS7級 防浸型(センサ・ケーブル)
測定温度精度：平均±0.3℃(-20～80℃)平均±0.5℃(-40～-20／80～110℃) 平均±1.0℃(-60～-40℃／110～155℃)
材質 ①サーミスタ ②ステンレスパイプ(SUS316) ③テフロン収縮チューブ ④テフロン樹脂被覆電線 単位：mm |
TR-2C30
センサ延長ケーブル
ケーブル長:3m
防水性能JIS4級
廃番 |
 |
TR-3310
温湿度センサ(SRTR-53付属品)
測定温度範囲：0～55℃
測定湿度範囲：10～95%RH
センサ耐熱温度：-10～60℃
測定温度精度：平均±0.3℃
測定湿度精度：±5%RH(25℃ 50%RHに於いて)
寿命：約1年（通常の使用条件に於いての目安）
使用条件：結露、水濡れのない事また腐食性ガス、有機溶剤等の影響のない事
ケーブル長：1m
廃番 |
材質
①温湿度センサ
②ポリプロピレン樹脂
③塩化ビニール被覆電線 |
※注意：延長ケーブルは、センサ1本につき1本まで使用可能です。
延長ケーブルを利用した場合、常温で+0.3℃ -50℃近辺で+0.5℃ほど測定誤差が生じます。
材質 ①塩化ビニール被覆電線
単位：ｍｍ |
|
