| 静電気監視装置／品番 SAS-1M/SAS-1T |
【詳細表示】
|
| 商品番号 |
SAS-1M/SAS-1T |
価 格
|
|
|
ICの大敵である微弱静電気の発生をキャッチ。静電気除去機をフィードバックコントロール出来る、生産ライン用の静電気監視装置です。特にICの生産ラインに最適です。
|
廃番製造中止
静電気監視装置
SAS-1M(本体）
SAS-1T（モニターテスター） |
特長
1.低電位静電気（±20～400V）を精度よく検知します。
2.静電気圧はデジタル表示され直読できます。
3.許容値を越える時、警報表示(LED)、警報ブザー、リレーの出力を行います。
4.移動している物でも帯電検知できます。
（被測定物速度：0～50ｃｍ/秒）
5.小物製品でも検知できます。（最小被測定面積：25ｍ㎡）
6.センサー出力により、測定や記録ができます。 |

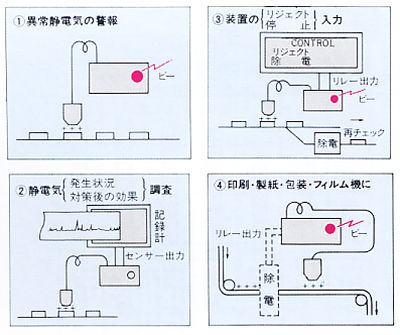

用途
1.半導体工場の製造・検査ライン
2.電子機器・部品組立工場の製造・検査ライン
3.半導体製造装置への組込
4.電子機器・部品組立装置への組込
5.その他静電気対策を必要とするラインや装置への組込等 |
仕様
| |
項目 |
仕様 |
| 制御仕様 |
検出電圧 |
±20～±400V |
| 検出距離 |
ｄ＝5mm（ｄ＝センサー～被測定物表面の距離） |
| 表示 |
数値 |
7セグメントLEDによる3桁表示 |
| レベル |
10ケのバーLEDによるレベル表示 |
| 判定結果 |
5ケのLEDによる判定結果表示 |
| レベル設定 |
デジタル数値による設定 |
確率的
異常判定 |
カウンタ周期 Tc |
Tc＝1～30sec |
| カウンタN |
N=1～15 |
| ブザー警報 |
判定結果によるブザー出力（5種類複数選択） |
| リレー制御 |
判定結果によるリレー制御（5種出力） |
| リレーON時間To |
To＝1～30sec |
| ブザー出力 |
音圧70ｄB（at20cm) |
| リレー出力 |
最大開閉電圧電流
DC24V/0.2A,AC100V/0.05A |
| センサー出力 |
DC出力 MAX11V（計測・記録計用） |
| 一般仕様 |
供給電源 |
AC100～230Ｖ、50/60Ｈz |
| 周囲温度 |
動作時/10～40℃、保存時/-10～+50℃ |
| 周囲湿度 |
35～85％RH結露なきこと |
| 雰囲気 |
腐食性ガス、爆発性ガス及び粉塵なきこと |
| 近くに強電界なきこと |
| 寸法 |
本体 |
120Ｗ×67Ｈ×160Ｌ（mm) |
| センサー |
31Ｗ×43Ｈ×80Ｌ（mm) |
|
|
|
