MITSUBISHI
高速タイプ普通形電動横行ホイスト
品番 S-1-LM2シリーズ
廃番
後継機種はこちら→S2-12-LM2シリーズ |
■特長
■安全装置
●過荷重警報装置（O.L.A）標準装備
（異電圧、容量表示特殊の場合はO.L.A不付となります。）
●非常ブレーキ（オプション）
■共通仕様
| 電源 |
3相200V 50/60Hz
220V 60Hz |
| 操作方式 |
押ボタン操作 巻上、横行、走行1段押込み
1/2〜3t：6点（上・下・東・西・南・北）
5t以上：8点（入・切・上・下・東・西・南・北） |
| 定格 |
30分 JIS C9620 |
| 給電方式 |
ケーブル給電、トロリ給電
（但し、トロリ・ケーブルとも付属しておりません） |
| 周囲温度 |
-10〜+40℃（凍結なきこと） |
| 周囲湿度 |
90％RH以下（結露なきこと） |
| 保護構造 |
簡易屋外形（制御箱とモーター部はIP44相当）
屋外で使用の際は、防雨カバーの取付や退避場所を準備ください。 |
| 準拠規格 |
JIS C 9620 電気ホイスト、クレーン構造規格 |
| 塗装色 |
本体 |
メタリックグレー（マンセルN4.0相当） |
| フックブロック |
マンセル 7.5YR7/14 |
| 押ボタン |
マンセル 7.5YR7/13相当 |
■仕様
| 品番 |
ワイヤーロープ |
巻き上げ |
横行 |
普
通
形 |
構
成 |
速度m/s
（m/min） |
モーター |
速度m/s
（m/min） |
モーター |
容量
（kW） |
定格電流
（A） |
極
数 |
容量
（kW） |
定格電流
（A） |
極
数 |
| 2本吊 |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
| S-1/2-LM2 |
φ6.3 |
6×W
（19）
B種
JISG3525 |
0.183
（11） |
0.217
（13） |
1.0 |
1.2 |
6.9 |
6.5 |
4 |
0.35
（21） |
0.417
（25） |
0.22 |
0.26 |
1.6 |
1.5 |
4 |
| S-1/2-HM2 |
| S-1-LM2 |
φ8※1 |
0.14
（8.4） |
0.167
（10） |
2.0 |
2.4 |
12.6 |
12.4 |
| S-1-HM2 |
| S-2-LM2 |
φ10 |
6×Fi
（29）
B種
JISG3525 |
2.9 |
3.5 |
17.5 |
18.5 |
0.5 |
0.6 |
3.2 |
3.1 |
| S-2-HM2 |
| S-2.8-LM3 |
φ12.5 |
4.1 |
4.9 |
25.5 |
27.5 |
| S-2.8-HM3 |
※1t 2本吊のロープ構成は6×Fi（29）となります。
| 形式 |
S-1/2-LM2 |
S-1/2-HM2 |
| 容量 （ｔ） |
1/2 |
| 揚程 (m) |
6 |
12 |
概略寸法
(mm) |
A |
287 |
457 |
| B |
433 |
473 |
| C |
324 |
| E1 |
38 |
100 |
| E2 |
58 |
100 |
| F1 |
70 |
140 |
| F2 |
120 |
140 |
| K |
− |
| N |
625 |
635 |
| O |
73 |
80 |
| P |
6000 |
12000 |
| R |
455 |
505 |
| S |
50 |
93 |
| T |
58 |
123 |
| 最小屈曲半径 (m) |
1.2（4.0） |
1.8（7.0） |
| 概略質量 (kg) |
115 |
135 |
| フックブロック質量 (kg) |
4.5 |
| I形鋼関連寸法 (mm) |
D |
H |
J |
Q |
U |
V |
D |
H |
J |
Q |
U |
V |
| 適用I形鋼 |
150×75×5.5 |
364 |
30 |
27 |
100 |
75 |
222 |
360 |
24 |
33 |
140 |
105 |
233 |
| 200×100×7 |
376 |
54 |
26 |
101 |
125 |
271 |
372 |
48 |
33 |
140 |
155 |
283 |
| 250×125×7.5 |
− |
385 |
74 |
31 |
142 |
203 |
331 |
| 300×150×8 |
− |
− |
| 300×150×11.5 |
− |
− |
| 450×175×13 |
− |
− |
| 価格 |
廃番 |
廃番 |
| 形式 |
S-1-LM2 |
S-1-HM2
|
S-2-LM2 |
S-2-HM2
|
S-2.8-LM3 |
S-2.8-HM3 |
| 容量 （ｔ） |
1 |
2 |
2.8 |
| 揚程 (m) |
6 |
12 |
6 |
12 |
6 |
12 |
概略
寸法
(mm) |
A |
284 |
474 |
322 |
479 |
341 |
510 |
| B |
518 |
551 |
563 |
593 |
610 |
641 |
| C |
345 |
383 |
408 |
| E1 |
100 |
105 |
105 |
| E2 |
100 |
105 |
105 |
| F1 |
140 |
135 |
135 |
| F2 |
140 |
135 |
135 |
| K |
167 |
210 |
216 |
| N |
735 |
875 |
1045 |
| O |
80 |
114 |
114 |
| P |
6000 |
12000 |
6000 |
12000 |
6000 |
12000 |
| R |
545 |
632 |
720 |
| S |
71 |
105 |
58 |
101 |
60 |
97 |
| T |
42 |
119 |
49 |
113 |
47 |
115 |
| 最小屈曲半径 (m) |
1.8(7.0) |
1.8(5.0) |
2.0 |
| 概略質量 (kg) |
165 |
180 |
280 |
305 |
375 |
410 |
| フックブロック質量 (kg) |
7.5 |
15 |
27 |
| I形鋼関連寸法 (mm) |
D |
H |
J |
Q |
U |
D |
H |
J |
Q |
U |
D |
H |
J |
Q |
U |
| 適用I形鋼 |
150×75×5.5 |
360 |
24 |
33 |
140 |
105 |
− |
− |
| 200×100×7 |
372 |
48 |
33 |
140 |
155 |
453 |
40 |
41 |
167 |
140 |
− |
| 250×125×7.5 |
385 |
74 |
31 |
142 |
203 |
465 |
64 |
39 |
169 |
188 |
465 |
64 |
34 |
169 |
188 |
| 300×150×8 |
− |
478 |
90 |
38 |
170 |
237 |
− |
| 300×150×11.5 |
− |
478 |
90 |
29 |
179 |
228 |
478 |
90 |
24 |
179 |
228 |
| 450×175×13 |
− |
− |
− |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |

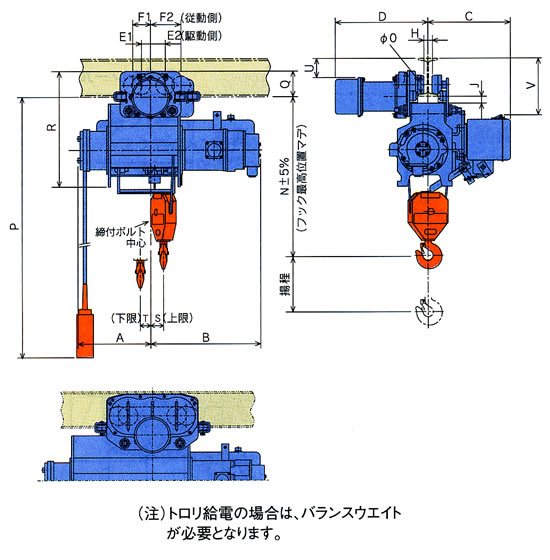

■寸法図
＜S-1/2-LM2 ・ S-1/2-HM2＞
＜S-1-LM2/HM2 ・ S-2-LM2/HM2 ・ S-2.8-LM3/HM3＞
【注意】
１．最小屈曲半径欄の（ ）は、右記I形鋼の場合を示します。●S-1/2、S1・・・・・・150×75×5.5 ●S2・・・・・・200×100×7
２．適用I形鋼の ■ 色部分は、標準仕様を示します。
３．標準仕様以外の広幅I形鋼を使用される場合は別売りの広幅I形鋼改造用部品セットをご使用願います。 |
