| モデム内蔵計装用データロガー／品番
ML-7 |
【詳細表示】 |
| 商品番号 |
ML-7 |
価 格 |
|
|
ロガーとモデム一体化計装用データロガー
|
廃番
モデム内蔵計装用データロガー
品番 ML-7
|
■製品概要

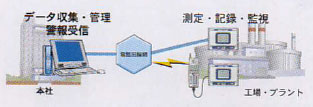

各種センサー、計装装置から出力される電圧・電流・パルス信号を記録するロガーと、モデムを組み合わせた新しいタイプのデータロガーです。遠隔地で記録したデータの収集を、電話回線を利用して容易に行えます。
 |
■使用事例
 |
・上下水道管理こおける流量、水位、残留塩素濃度、流入雨水、ポンプ作動状態等の記録監視
・プラントでの計測機器、制御装置のデータ記録、監視
・酸性雨、ph、環境測定分野での分析装置のデータ収集
・雨量、積雪量、日射、風向、風速など気象データの収集 |
|
■特徴
アナログ信号(電圧・電流) とON/OFF信号を測定・記録・増設可能
アナログ信号に(電圧0〜5V・電流0〜20mA)、ON/OFF信号を測定・記録します。
チャンネル数はアナログ信号が4チャンネル、ON/OFF信号4チャンネルの合計8 チャンネルあります。
アナログ信号測定の電圧/電流の切替えはスイッチによりチャンネル毎に設定できます。更に、モデムロガーをもう1台増設して合計16チャンネルの同期記録を行えます。 |
目的に合わせた記録方式が選択可能
アナログ信号測定ほサンブル値、平均値、ピーク値(最高・最低)の3種類、ON/OFF信号測定はバルス数、ON/OFF時間、イベント時刻の3種類の記録方式があり
各チャンネル毎に選択できます。 |
遠隔監視 多彩な通報機能
アナログ信号の通報は、上限値と下限値の設定に加え状態持続時間を設定できます。ON/OFF信号の通報は、任意周期内のバルス数または極性変化のどちらかが選択できます。あらかじめ設定しておいたパソコン・ポケットベル・携帯電話
に通報を発信したり、外部出力(1秒間) ができます。 |
データ自動収集機能
マニュアルでのデータ収集の他、毎日定時にまたは、一定時間間隔での自動収集ができます。収集されたデータは、自動的にファイル化されパソコンのハードディスクに保存されます。 |

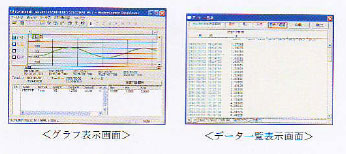

付属ソフトウェア
付属ソフトウェアにより、モデムを通じてモデムロガーの設定や記録されたデータの収集 通親の受信。および、収集データのファイル化やグラフ表示を行います。データはテキスト形式(CSV形式等)でファイル化できますので、お手持ちのソフトウェアで、
データを活用できます。
 |

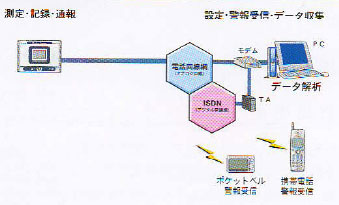

回線接続図
 |
|
■仕様
| 品番 |
ML-7 |
| 測定要素 |
アナログ電圧 |
ON/OFF信号 |
| チャンネル数 |
4チャンネル(GND共通) |
| 測定範囲 |
0〜40mA・0〜5Ｖ |
MAX10V |
| 測定精度 |
0〜40mA：±1%±5dgt
0〜5Ｖ：±0.5%±5dgt |
LO：1V以下
Hi：3V以上 |
| 分解能 |
電流：0.025mA 電圧:1.25m |
1秒 |
| 記録間隔 |
1秒〜 60分間の合計15通りから選択 |
| 記録容量 |
アナログ信号測定:7200データ×4ch
ON/OFF信号測定:7200データ×4ch |
記録モード
|
エンドレスモード |
| 表示 |
記録状態・電池寿命警告・通信状態
表示チャンネル・測定値・警報状態 |
| 電源 |
専用ACアダプタ・コイン型リチウム電池1個 |
| 電池寿命 |
約1年 |
| 通信方式 |
アナログ公衆回線・ シリアル通信(RS-232C) |
| 本体寸法 |
H85mm×W120mm×D22mm |
| 本体質量 |
約93g(モデムカード・コイン型電池を含む) |
| 本体動作環境 |
本体のみ使用時
温度:-10〜60℃ 湿度:0〜95%RH以下(結露しないこと) |
| 防水性能 |
- |
| 付属センサ |
- |
| 付属品 |
取扱説明書・ソフトウェアー式・通信ケーブル3本
ACアダプタ・コイン型リチウム電池×1
|
| その他 |
- |
| 対応ソフト動作OS |
Windows98SE／Me／2000／XP |
|
