■特長
・無線で3軸加速度を計測し振動変位を演算

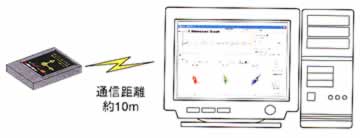

・障害物のない状態で10mまで通信可能
■解析ソフト
・一目でOK／NGを判別！
・加速度データ表示(全体、拡大)
・判定規格値を任意設定
・感度補正機能
・様々な測定レンジに対応(目的に合わせて加速度センサを交換可能)
■ダブ切り替えで詳細データ確認
・振動変位(振幅)をグラフ＆数値表示(全体、拡大)
・カーソルによる数値確認 (最大値、最小値、平均値、実行値)
・軸別表示 (速度グラフ、加速度グラフ)
■無線モーションレコーダとデータリング
・無線モーションレコーダで波形をモニタしながら計測する
・リサージュ波形
・再生機能
・定周期
・ダイレクト書き出し
・加速度データを計測したいけれど・・・振動の変位(振幅)が知りたい。
■仕様
| 品番 |
MG5RF-BCM |
| タイプ |
外部センサタイプ(※1) |
| 検出範囲 |
外部センサ仕様による |
| 波形分解能 |
256[LSB](8[bit]) |
| サンプル周期 |
1,2,5,10,50,100,200[mSec] |
| 内蔵メモリ記録時間 |
7[min](5msサンプル時※2)〜246[min](200msサンプル時) |
| 通信速度 |
115.2[kbps] |
| 電源 |
単4乾電池2[本](アルカリ乾電池推奨)
又は、ACアダプタ(100-240V) |
| バッテリ駆動時間 |
300[min](連続動作) |
| サイズ |
(W)58×(D)105×(H)18.5(mm) (突起物除く) |
| 質量 |
90g (センサ除く) |
※別途センサ(3軸加速度センサリードタイプ)を購入頂く必要が有ります。
※内蔵メモリモードの場合、5[mSec]が最速の測定周期となります。
■外部センサシリーズ
| 3軸加速度センサ |
小型3軸加速度センサ |
 |
 |
| 品番 |
品名 |
検出範囲 |
品番 |
| MG5-04AD-RDBM |
3軸加速度センサ |
±20[m/s＾2] |
廃番 |
| MG5-10AD-RDBM |
±50[m/s＾2] |
廃番 |
| MG5-20AD-RDBM |
±100[m/s＾2] |
廃番 |
| MG5-50AD-RDBM |
±250[m/s＾2] |
廃番 |
| MG5-04AD-RMBM |
小型3軸加速度センサ |
±20[m/s＾2] |
廃番 |
| MG5-10AD-RMBM |
±50[m/s＾2] |
廃番 |
| MG5-20AD-RMBM |
±100[m/s＾2] |
廃番 |
| MG5-50AD-RMBM |
±250[m/s＾2] |
廃番 |
1[G]≒9.8[m/sec2] |
