●堅牢で高分解能のホイル回転センサーです。
●自動車のホイルに簡単に取付けられます。
●タイヤの回転速度、回転角度、車速など、走行試験に最適です。
●欧州の自動車メーカに使用されています。 |
ホイル回転センサー
品番 MB30E-500E
廃番 |
■基本構成
MB30E-500E |
①本体：MB30E-500E
②取付けプレート：MB30E-P
③チャック：MB30E-Cシリーズ |
 |
 |
 |
②取付けプレート（背面）ホイル側
チャック取付け後 |
③チャック |
②取付けプレート（表面）ホイル回転センサー側
センタリングパーツ |
■本体の特徴
●自動車ホイルに簡単につけられ、回転速度、回転角度等の走行試験データを取るために設計されました。
●独自の堅牢な金属ケースに収納され、天候、外部環境の影響を受けにくい構造設計。
●十数年の実績。このホイル回転センサーは欧州の自動車メーカーに採用され、試験走行に関わる様々な計測に
使用されています。
■取付プレートの特徴
●完成車への構造なしに簡単にホイルナットに取り付けができます。
●取付プレートにあるスロット穴（3,4,5,又は6個）によって異なるPCDに対応。
●独自のセンタリングパーツによって容易に取付け時の中心位置設定ができます。
■取付け方法
準備：取付けプレートのスロット穴を選んで、各チャックを取り付けます。
 |
 |
| ①取付けプレートの全体を押し付けるようにして、ホイル面にできる限り垂直に押し付け、チャック部がホイルナットに入るようにします。 |
②手で軽くネジを仮締めします。次に取付けプレートについているセンタリングパーツを時計回りに回して中心を合わせます。 |
 |
 |
| ③チャックの取付けネジをしっかりと締め付けます。 |
④4個のネジで、取付けプレート上にホイル回転センサー本体を取り付けます。 |
|

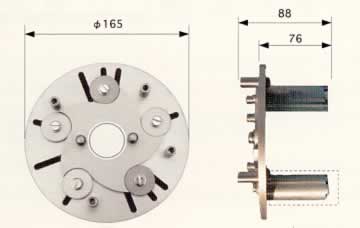

■外形寸法図 単位（mm)
|
■主な仕様
| 品番 |
MB30E-500E |
| 収納ケース |
保護膜処理アルミ、ダブルボールベアリング付 |
| 保護等級 |
IP67 |
| 使用最高速度 |
300km/h |
| 供給電源電圧 |
DC+5～15V |
| 消費電流 |
120mA以下 |
| パルス数 |
500p/r |
| 使用温度範囲 |
－25～+65℃ |
| 出力相 |
A,B,Z相 |
| A,B相 |
500p/r |
| デューティ比 |
50% ±5% |
| 出力形態 |
矩形波(5V) |
| 接続ケーブル |
ケーブル5m（先端処理：棒端子） |
| ケーブル色及び接続 |
茶色：DC+5～15V
白色：A相信号出力
黄色：B相信号出力
緑色：Z相信号出力
灰色：グランド（アース） |
| 寸法 |
直径69mm、高さ62mm |
| ガイド用チューブ長 |
約680mm |
| 重量 |
約1.2kg（取付けプレート、チャック含まず） |
|
■測定ケーブル取付け方法
 |
取付けプレートとホイル回転センサーをホイルに取り付けた後、写真（左）のように回転センサーに付属している吸盤式取付け部品によって、容易にフェンダーに装着できます。 |
■オプション
| 品番 |
品名 |
価格 |
| MB30E-P |
取付プレート |
廃番 |
| MB30E-S3 |
センタリングパーツ3(6)穴用 |
廃番 |
| MB30E-S4 |
センタリングパーツ4穴用 |
廃番 |
| MB30E-S5 |
センタリングパーツ5穴用 |
廃番 |
| MB30E-C17 |
17mm用チャック |
廃番 |
| MB30E-C19 |
19mm用チャック |
廃番 |
| MB30E-C21 |
21mm用チャック |
廃番 |
■チャックの使用についてのご注意
本製品を使用するためには、チャックをホイルナットに固定するためのクリアランスが必要になります。
①横方向のクリアランスは、使用するチャックの外径によって決まります。（下記の表①を参考）
②縦方向は、チャックがホイルナットを10mm以上掴むようにして下さい。（下記の図①を参考）
■表①チャック寸法図
| 品番 |
チャックサイズ |
チャック外径 |
| MB30E-C17 |
17mm用チャック |
φ26mm |
| MB30E-C19 |
19mm用チャック |
φ29mm |
| MB30E-C21 |
21mm用チャック |
φ34mm |

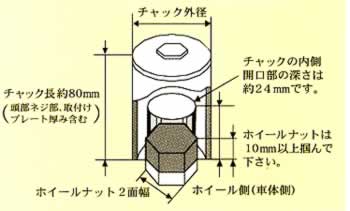

■図①チャック・ホイルナット組合せ例
 |
■回転速度計測器
■広範囲測定レンジ 0.04Hz～200kHz
入力周波数0.04Hz～200kHzの広範囲速度計測。速度出力(F/Vモード)のフルスケールと偏差出力(⊿Fモ ード)の中
心周波数は1Hz単位、rpm表示の場合1rpm単位で設定可能。
■偏差出力機能(⊿Fモード)
測定レンジの広いF/V変換機能のほか、偏差出力機能も装備。任意設定の中心周波数に対し、0.5%・1%・ 2%・5%・10%・
20%・50%・100%フルスケールの測定レンジで±10V(±5V)出力可能。
■Hz、rpm表示
Hzとrpmで任意に選べます。rpm表示では、1回転あたりのパルス数を入力すると自動でrpm換算します。
■各種入力信号対応
ロジック信号、ゼロクロス信号、NPNオープンコレクタ、ラインドライバに対応。
■ロータリエンコーダ、回転センサ、電磁ピックアップ、モータコントローラなどの様々なパルス信号を直接入力できま
す。
■キーロック
キーロックをかけることで、誤操作などによる設定の変更を防止できるので、耐久試験などの際に安心してお使いい
ただくことができます。
■高分解能・高速応答5μs(max)
入力分解能6.25ns(160MHz相当)、出力部には16bitD/Aコンバータ採用。MB30AZ-723Aの演算速度は3μs以内。
パルス入力から、アイソレーション、速度演算、D/A変換、アナログ出力までの全ての時間を合計しても5μs以内の高
速応答です。 |
■主な仕様
■入力部
| 品番 |
MB30AZ-723A |
| 入力点数 |
1点 |
| 入力周波数範囲 |
0.04Hz - 200kHz |
| 測定分解能 |
6.25ns (160MHz) |
| 価格 |
廃番 |
■入力回路特性
| (1)汎用入力 |
入力信号 |
ロジック、ゼロクロス(AC) |
| トリガレベル |
0.0
- 9.9V (精度±0.1V以下) |
| 入力感度
|
0.2Vp-p以上 |
| 入力耐電圧 |
±80V |
| 入力抵抗
|
プルダウン時 10kΩ
/ +5Vへプルアップ時 6kΩ |
| 入力結合
|
DC /
AC |
| AC結合周波数特性 |
35Hz
(-3dB, 6dB/oct) |
| ローパスフィルタ |
無し /
15kHz (-3dB,6dB/oct)
/ 1.5kHz (-3dB,6dB/oct) |
| 入力コネクタ |
BNCコネクタ / スクリューレス端子台 (内部短絡) |
| (2)ラインドライバ入力 |
入力信号 |
ラインドライバ信号
|
| 入力感度
|
1V以上
(差動電圧) |
| 入力耐電圧 |
±25V (PULSE
GNDに対して)
±25V (差動電圧) |
| 推奨ラインドライバ
|
AM26LS31相当
|
| 入力抵抗 |
340Ω
|
| 入力コネクタ
|
スクリューレス端子台
|
| 入力パルス幅 |
1.5μs以上 (LレベルHレベル共に) |
| トリガ方向 |
立上り
/ 立下り (選択) |
| 入力インジケータ |
TRIG'D
LED |
パルス入力時点滅
(高速パルスで連続点灯) |
| センサ電源 |
+5V
+12V |
150mA最大
120mA最大 |
■表示部
| 表示器 |
16×2文字ドットキャラクタLCD (LEDバックライト照光) |
| 周波数表示桁 |
6桁 |
| ゼロ表示 |
リーディングゼロサプレス |
| 表示更新時間 |
0.3s |
| 周波数表示精度 |
±100ppm / ℃±1デジット @23℃ |
| 表示単位 |
Hz /
rpm |
■演算部
| 測定モード |
F/V (速度出力) / ⊿F( 偏差出力) |
| 演算時間 |
3μs以下 |
| パルス移動平均 |
1 - 32 |
| パルス分周 |
1 - 64 (ソフトウェア分周) |
| オートゼロ |
5段階 (ダイナミック予測TM)
|
| 設定値記憶 |
不揮発性メモリ
(EEPROM) |
■アナログ出力部
| 出力点数 |
1点
|
| (1)F/Vモード |
周波数設定範囲 |
1Hz
- 200kHz |
| 出力電圧レンジ |
0 -
10V / 0 - 5V / 1 - 5V |
(2)⊿F (偏差出力)
モード |
周波数設定範囲 |
1Hz
- 100kHz |
| 出力電圧レンジ |
±10V
/ ±5V |
| ⊿F測定レンジ |
±0.5% / ±1% / ±2% / ±5% / ±10% / ±20% /
±50% /
±100% |
| 出力分解能 |
16bit (約±10.8V) |
キャリブレーション
出力 |
100% / 0% / -100% (-100%は⊿Fモードのみ) |
| 出力応答時間 |
5μs以下 （出力90%応答) |
| 温度変動 |
±200ppm / ℃以下 |
| 出力精度 |
±0.1%フルスケール以下 @23℃ (F/Vモード、出力電圧レンジ0-10V) |
| リニアリティ |
±0.1%以下 |
| 負荷抵抗 |
4.7kΩ以上 |
| 出力ゼロ調整範囲 |
±200mV |
| 出力コネクタ |
BNCコネクタ/スクリューレス端子台
(内部短絡) |
■一般事項
| 電源入力 |
MB30AZ-723A AC85V - 250V (50Hz/60Hz)
MB30AZ-723A-DF DC9V - 30V |
| 消費電力 |
MB30AZ-723A 30VA以下
MB30AZ-723A-DF 12VA以下 |
| アイソレーション |
センサ電源・信号入力 / アナログ出力 / 電源入力 / 筐体 |
| 外形寸法 |
218（W）×218（D）×:57（H）mm (突起物含む) |
| 質量 |
約1.8kg |
| 使用温湿度範囲 |
0℃ - +40℃ / .85%RH以下 (ただし、結露無き事) |
| 保存温湿度範囲 |
-10℃ - +60℃ / 85%RH以下 (ただし、結露無き事) |
| 使用周囲雰囲気 |
腐食性ガス無き事 |
|
■回転角度測定器
■特長
■広範囲測定レンジ 0.03Hz～120kHz
入力周波数0.03Hz～120kHzの広範囲速度計測。速度出力(F/Vモード)のフルスケールと偏差出力(⊿Fモード)の中
心周波数は1Hz単位で設定可能。
■高速応答7.4μs(max)
CPU演算速度は3.5μs以下、パルス入力から電圧出力までの全部の時間を含めても応答時間は7.4μs以下です。
■入出力高分解能
入力分解能8.3ns(120MHz相当)、出力部には16bit D/A コンバータ採用。
■偏差出力機能(⊿Fモード)
測定レンジの広いF/V変換機能のほか、偏差出力機能も装備。任意設定の中心周波数に対し、0.5%・1%・ 2%・5%・10%・
20% フルスケールの測定レンジで±10V(±5V)出力可能。
■各種入力信号対応
各種センサや入力電気信号に対応する入力バラエティが豊富です。ロジック信号、ゼロクロス信号、NPNオープンコ
レクタ、ラインドライバに対応。ロータリエンコーダ、回転センサ、電磁ピックアップ、モータドライバなどの様々なパル
ス信号を直接入力することができます。
■パルス分周機能
1～64 (任意設定)のパルス分周機能があります。一定間隔で歯が抜いてある制御用歯車の回転速度計測などに
有効です。
■パルス移動平均機能
1～32 (任意設定)のパルス移動平均機能があります。任意のパルス数の平均周波数を出力します。
■使いやすさを考えた設計
16文字×2段のLCDでフルスケール、入力周波数、出力電圧レンジを表示。設定がラクなテンキーの採用。
F/VモードとFモードはワンタッチ切替で前設定値は記憶などのほか、積重ね使用もできる筐体など、お客様のご意
見をそのまま製品化しました。
■アイソレーション
研究・実験用としての性能を有しながら設備用としても好適なアイソレーション機能を有しています。
入力-出力-電源間が電気的に絶縁されています。 |
■主な仕様
■入力部
| 品番 |
MB30NT-723 |
| 入力点数 |
1点 |
| 入力周波数範囲 |
0.03Hz-120kHz |
| 測定分解能 |
8.3ns(120MHz) |
| 価格 |
廃番 |
■入力回路特性
| (1)汎用入力 |
入力信号 |
ロジック、ゼロクロス(AC) |
| トリガレベル |
0.0-9.9V (精度±0.1V以下) |
| 入力感度
|
0.2Vp-p以上 |
| 入力耐電圧 |
±80V |
| 入力抵抗
|
プルダウン時10kΩ
+5Vへプルアップ時6kΩ |
| 入力結合
|
DC/AC |
| AC結合周波数特性 |
35Hz
(-3dB,6dB/Oct) |
| ローパスフィルタ |
無し/15kHz(-3dB,6dB/Oct)
/1.5kHz(-3dB,6dB/Oct) |
| 入力コネクタ |
BNCコネクタ/スクリューレス端子台(内部短絡) |
| (2)ラインドライバ入力 |
入力信号 |
ラインドライバ信号
|
| 入力感度
|
1V以上(差動電圧) |
| 入力耐電圧 |
±25V(PULSE
GNDに対して)
±25V(差動電圧) |
| 推奨ラインドライバ
|
AM26LS31相当
|
| 入力抵抗 |
340Ω
|
| 入力コネクタ
|
スクリューレス端子台
|
| 入力パルス幅 |
2μs以上(LレベルHレベル共に) |
| トリガ方向 |
立上り/立下り |
| 入力インジケータ |
TRIG'D
LED |
パルス入力時点滅(高速パルスで連続点灯) |
| センサ電源 |
+5V
+12V |
150mA最大
120mA最大 |
■表示部
| 表示器 |
16×2文字ドットキャラクタLCD(LEDバックライト照光) |
| 周波数表示桁数 |
6桁 |
| ゼロ表示 |
リーディングゼロサプレス |
| 表示更新時間(平均時間) |
0.3s |
| 周波数表示精度 |
±100ppm/℃±1デジット @23℃
|
■演算部
| 測定モード |
F/V（速度出力） / ⊿F（偏差出力） |
| 演算時間 |
3μs以下 |
| 入力パルス分周 |
1-64 (ソフトウェア分周) |
| 出力移動平均 |
:1-32 (入力パルス数平均) |
| オートゼロ |
5段階 （ダイナミック予測TM） |
| 設定値記憶 |
不揮発性メモリ(EEPROM) |
■アナログ出力部
| 出力点数 |
1点
|
| (1)F/Vモード |
周波数設定範囲 |
1Hz-120kHz |
| 出力電圧レンジ |
0-10V/0-5V/1-5V |
| (2)⊿F(偏差出力)モード |
周波数設定範囲 |
1Hz-100kHz |
| 出力電圧レンジ |
±10V/±5V |
| ⊿F測定レンジ |
±0.5%/±1%/±2%/±5%/±10%/±20% |
| 出力分解能 |
16bit (約±10.8V) |
| キャリブレーション出力 |
+100%/0%/-100% (-100%は⊿Fモードのみ) |
| 出力応答時間 |
5μs以下(入力0→フルスケールに対して出力0→90%の応答) |
| 温度変動 |
±200ppm/℃以下 |
| 出力精度 |
±0.1%フルスケール以下 @23℃ (F/Vモード) |
| リニアリティ |
±0.1%以下 |
| 負荷抵抗 |
4.7kΩ以上 |
| 出力ゼロ調整範囲 |
±200mV |
| 出力コネクタ |
BNCコネクタ/スクリューレス端子台(内部短絡) |
■一般事項
| 電源入力 |
AC85V-250V (50Hz/60Hz) |
| 消費電力 |
30VA以下 |
| アイソレーション |
センサ電源・信号入力/アナログ出力/電源入力/筐体 |
| 外形寸法 |
H:57 W:218 D:218(突起物含む) |
| 質量 |
1.8kg以内 |
| 使用周囲温度 |
0℃- +40℃/85%RH(ただし、結露無き事) |
| 保存温湿度範囲 |
-10℃- +60℃/85%RH(ただし、結露無き事) |
| 使用周囲雰囲気 |
腐食性ガス無き事 |
|
