熱線式風速センサー/品番 M864E-3202-05Sシリーズ 【詳細表示】
商品番号 M864E-3202-05Sシリーズ 価 格
熱線式風速センサーM864E-3202S <M864E-3202Sシリーズ>
センサと変換器が一体化した小型・軽量な気体用風速計です。
シンプルな構造でダクトの風量測定などに適します。


<M864E-3205Sシリーズ>
ハウジング部をSUS304で加工した高圧(MAX1Mp)対応可能で、フランジ取り付けや大口径パイプ・ダクトに取り付けが出来る気体用風速計です。
熱線式風速センサー
品番 M864E-3202-05Sシリーズ

廃番

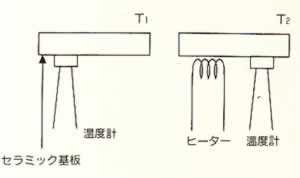

■原理
センサ部分は2ヶのセラミック基板で構成されています。
一方は温度測定部、他方は温度測定部とヒーターより成り立ってます。
流れがない時、T2-T1=△Tとなるよう本体内部回路は設計されています。
液体が流れ始めると、△Tは小さくなる方向に進行しますが、△Tを一定に保つためヒーターに電流が送り込まれます。
これは出力として取り出すことが可能です。



■ 特長
M864E-3202S M864E-3205S
熱線式風速センサーM864E-3202S 熱線式風速センサーM864E-3202S
●広範囲な測定レンジ 0〜20m/s(標準)
●駆動部がなくメンテナンスフリー
●外部出力 4〜20mADC
●突起部がなく圧損ゼロ
●低価格で操作が簡単
●シンプルな挿入式風速計
● マウンティングフランジ付
●耐圧1MPa
●外部出力 4〜20mA
●袋ナットPFネジ付


■仕様
品番 M864E-3202-05S M864E-3202-10S M864E-3202-20S M864E-3202-30S
電 源 24VDC 10%
消費電力 約0.8W〜1.3W(MAX)
外部出力 4〜20mA
負荷抵抗 500Ω(MAX)
測定温度 -20℃〜+70℃
周囲温度 -20℃〜+70℃
材質 センサ部 セラミック
ハウジング部 ウルトラデュール(樹脂)
ハウジング部 SUS304(M864E-3205S)
保護 IP64
直線性 5%以下
再現性 2%以下
温度ドリフト 0.3%/K
流速レンジ 0〜5m/s 0〜10m/s 0〜20m/s 0〜30m/s
ケーブル長 ケーブル2m(標準)
価格 廃番 廃番 廃番 廃番


品番 M864E-3205-05S M864E-3205-10S M864E-3205-20S M864E-3205-30S
電 源 24VDC 10%
消費電力 約0.8W〜1.3W(MAX)
外部出力 4〜20mA
負荷抵抗 500Ω(MAX)
測定温度 -20℃〜+70℃
周囲温度 -20℃〜+70℃
材質 センサ部 セラミック
ハウジング部 ウルトラデュール(樹脂)
ハウジング部 SUS304(M864E-3205S)
保護 IP64
直線性 5%以下
再現性 2%以下
温度ドリフト 0.3%/K
流速レンジ 0〜5m/s 0〜10m/s 0〜20m/s 0〜30m/s
ケーブル長 ケーブル2m(標準)
価格 廃番 廃番 廃番 廃番


■外形寸法

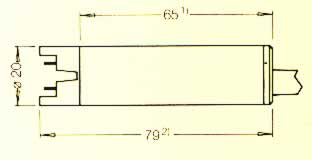

M864E-3202S

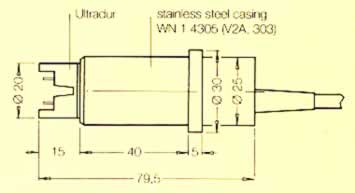

M864E-3205S



■特別仕様
センサ部とアンプ部分離型
高温風速センサー
品番 M864E-3205S100
MAX90℃対応型
小径風速センサー
接続:内径×外径
M864E-3302S6:6×8φ
M864E-3302S10:10×12φ
M864E-3302S15:15×18φ
風速:20m/MAX

品番 品名 価格
M864E-3205S100 高温風速センサー 廃番
M864E-3302S6 小径風速センサー 廃番
M864E-3302S10 小径風速センサー 廃番
M864E-3302S15 小径風速センサー 廃番

運賃、および消費税は、記載価格には、含まれていません。
