アンプ分離型放射温度センサー/品番 M725-814-143Mシリーズ		【詳細表示】
商品番号	M725-814-143Mシリーズ	価　格
	●アンプ分離型放射温度センサーはワイドな測定温度範囲-40〜900℃を測定可能。 ●クラス最小、耐薬品性にも優れたステンレスヘッドで現場でのご使用も安心です。 ●オイルミストなどが原因とされるクラックの心配もありません。 ●超小型センサヘッドM12は冷却なしで120℃の周囲温度で使用可能です。	アンプ分離型放射温度センサー3m 品番　M725-814-143Mシリーズ 廃番 後継機種はこちら→M1241-IR14T15-C1シリーズ

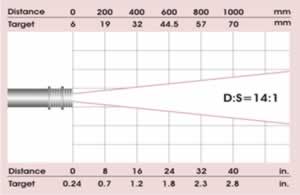

■特長 ●高精度±1℃ ●冷却不要で周囲温度120℃で使用可能 ●クラス最小　超小型センサヘッドM12 ●ワイドな測定温度範囲　-40〜900℃ ●φ0.8mm/10mmの小スポット測定（クローズフォーカスレンズ使用時） ●外部入力による周囲温度補償が可能 ■測定視野範囲図 ■センサヘッド外形寸法図 ■アンプ取付金具外形寸法図 ■アンプは専用金具付で簡単取付 ■チルティングパネルなので配線も簡単 ■配線 記号表示: 各端子説明 +8 ... 36VDC 電源電圧 GND グランド（電源用） GND グランド(入出力用） AMB アナログ出力（ヘッド温度/電圧） OUT-TC アナログ出力（熱電対用） OUT-mV/mA アナログ出力（電流・電圧用） F1-F3 ファンクション入力 PINK - GRAY - BROWN センサヘッド茶色 WHITE センサヘッド白色 GREEN センサヘッド緑色 YELLOW センサヘッド黄色 ＊外形が3〜5mmのシールドケーブルを別途ご用意ください。 ■仕様 測定温度範囲 -40〜900℃ 測定視野範囲 φ32mm/400mm（測定視野範囲図参照） 測定精度 ±1%もしくは±1℃のどちらか大きい方(周囲温度23℃±5℃,測定温度-20℃以下を除く） 再現性 ±0.5℃もしくは±0.5℃のどちらか大きい方 応答時間 150ms(95%応答) アナログ出力 チャンネル１：4-20mA／0〜20mA／0-5V／0-10V／熱電対J･K出力(測定対象物温度） チャンネル２：0-5V／0-10V（センサヘッド温度） 分解能 0.1℃ 信号処理 ピークホールド/バレーホールド/アベレージング 測定波長 8〜14μｍ 放射率補正 0.100〜1.100 透過率補正 0.100〜1.100 使用周囲温度 センサヘッド：-20〜120℃ アンプユニット0〜65℃ 使用周囲湿度 10〜95%RH（結露なきこと） 保護構造 IP65(NEMA-4) 材質 センサヘッド：ステンレス　アンプユニット：亜鉛ダイキャスト 電源電圧 8-36VDC 出力インピーダンス 電流（ループ抵抗500Ω以下）電圧（負荷インピーダンス100KΩ以上）熱電対（20Ω） 外形寸法 センサヘッド：28×φ14mm(M12×１）　アンプユニット：120 mm x 80 mm x 40 mm 質量 センサヘッド：約40g　アンプユニット：約450g *1検出体の大きさが、視野径の1.2倍以上になるような距離でご使用ください。 ・センサヘッド取付ナット、アンプ取付金具は付属です。 ・出力ケーブルは直径3-5mmのシールドケーブル等を別途ご用意ください。 ・製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。 ■2点レーザポインタ付エアパージ ■価格表 品番 仕　　　様 価格 M725-814-143M 耐熱120℃/センサヘッドケーブル3m ￥81,000.- M725-814-148M 耐熱120℃/センサヘッドケーブル8m ￥88,500.- M725-814-1415M 耐熱120℃/センサヘッドケーブル15m ￥100,000.- M725E290147 固定式ブラケット \5,700- M725E290148 コンパクトエアパージ \7,600- M725E360124 クローズフォーカスレンズ \14,200- M725LASER-POINT 2点レーザポインタ付エアパージ \85,500-

運賃、および消費税は、記載価格には、含まれていません。
