| M631IM-I |
M631IM-IP |
 |
 |
■本体仕様
| 項目 |
M631IM-I |
M631IM-IP |
| 測定範囲 |
DC0〜25mA |
| 出力精度 |
F.S.±1％ |
| 分解能 |
10uA |
| 最大許容電流 |
15A |
| 応答速度 |
1秒 |
| サンプリングレート |
10回/秒 |
| ノイズ移乗 |
励磁信号による影響として200uSec/20mVp-pのノイズが1kHzの周期でプラスマイナスに移乗する
（被測定システムへの影響がある場合は使用を避けて下さい） |
| 確度保障温湿度範囲 |
25±3℃ 80％RH以下 結露なき範囲
|
| 使用温湿度範囲 |
10〜40℃ 80％RH以下 結露なき範囲 |
| 保存温湿度範囲 |
-20〜70℃ 70％RH以下 結露なき範囲 |
| 文字高 |
13.2mm |
| 電源 |
単三アルカリ電池2本 |
| 使用時間 |
連続使用約150時間 |
| 重量 |
約200g（センサ込み） |
| 本体寸法 |
135mm x W70mm x D24mm |
| オートパワーオフ |
10分後 |
■クランプ式簡易直流電流センサ仕様
| 品番 |
M631C-250uS |
M631C-25mSC |
M631C-25mS |
M631C-250mS |
| 形状 |
 |
| 検出感度 |
100uA/V |
1mA/V |
10mA/V |
100A/V |
| 定格電流 |
250uA |
2.5mA |
25mA |
250mA |
| 出力インピーダンス |
560Ω直列に1uFコンデンサがGDN間に有り |
| 出力電圧 |
リニア出力DC1〜4V |
| 出力直線性 |
±0.5%FS |
| オフセット電圧 |
1±0.5V |
| 温度特性 |
±2.5mV/℃ |
| 最大許容電流 |
2mA |
50mA |
500mA |
5A |
| 応答速度 |
DC〜5Hz |
DC〜60Hz |
DC〜60Hz |
DC〜60Hz |
| 使用温度範囲 |
10〜＋60℃ |
| 誘起電圧 |
±0.25Vp-0/10kHz |
| 保存温度 |
−30〜＋70℃ |
| 電源 |
DC 5V ±5% |
| 消費電力 |
100mW
以下 |
| 用途 |
直流微小電流通電検知用 |
| 形状 |
簡易クランプ分割方式 |
| 外形寸法 |
16D*17.5W*44H(センサ)以下／17D*19.5W*45H(シールドケース) |
| 貫通穴 |
Ф4 |
■クランプ式パルスセンサ仕様
| 品番 |
M631PC-1mS |
M631PC-35mS |
備考 |
| 形状 |
 |
| 検出感度 |
0.7mA以上 |
3.5mA以上 |
1Khz |
| 出力電圧 |
被測定電流信号ON/OFF
DC 0.5V以下4V以上 (RL=10kΩ) |
取り付け方向により出力が逆転します |
| 最大許容電流 |
10A |
これ以上の電流が流れる場合はご確認下さい |
| 応答速度 |
Max 10kHz at 1mA
1kHz 500uA |
MAX 10kHz at 10mA
1kHz at 3.5mA |
デューディ 50% 方形波
2変化目から反応 |
500Hz〜10kHz
at 1mA |
500Hz〜10kHz
at 3.5mA |
三角波 |
| 使用温度範囲 |
10〜＋60℃ |
|
| 保存温度 |
−30〜＋70℃ |
|
| 電源 |
DC 5V |
|
| 消費電力 |
20mW |
測定電流の増加のより増加 |
| 用途 |
微小パルス電流通電検知用 |
|
| 形状 |
クランプ式分割型 |
|
| 外形寸法 |
20D*18W*48H以下 |
|
| 貫通穴 |
Ф4 |
|
■クランプ式交流電流センサ仕様
| 品番 |
M631TC-002 |
| 形状 |
 |
| 測定電流 |
0.05〜10Arms(50/60Hz) RL≧10Ω |
| 出力特性 |
特性図参照 |
| 最大許容電流 |
50A |
| 使用温度 |
10〜＋60℃ |
| 保存温度 |
-30℃〜＋70℃ |
| 用途 |
微小パルス電流通電検知用 |
| 形状 |
クランプ式分割型 |
| 外形寸法 |
20D*15W*27H以下 |
| 貫通穴 |
Ф4 |

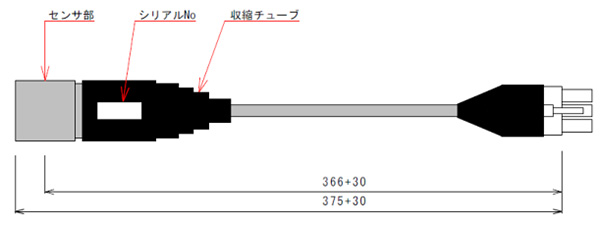

■クランプ式パルスセンサ仕様
●センサ側
コネクタ型式：5025-03R1 メーカ：モレックス
端子型式：5005T メーカ：モレックス
●相手側
コネクタ型式：5025-03P（相手側） メーカ：モレックス
参考：5025-03P (1)の場合、コネクタに耳がつきます。
端子型式： 5006T（相手側） メーカ：モレックス
→上記端子は AWG#18〜#24 用になります。AWG#18〜#24 以外をご使用
の場合は端子を変更する必要があります。
ケーブル：VCTF 0.3SQ 4 芯
●接続表
| ピン番号 |
信号名 |
備考 |
| 1 |
＋5V |
配線色：赤 |
| 2 |
GND |
配線色：黒 |
| 3 |
出力 |
配線色：白 |
| 予備 |
特殊仕様時使用予定 |
配線色：緑 |
●材質
コア・・・・フェライト
ケース・・・・Nylon#66 V-0
シールドケース・・・・パーマロイ（PC 材）

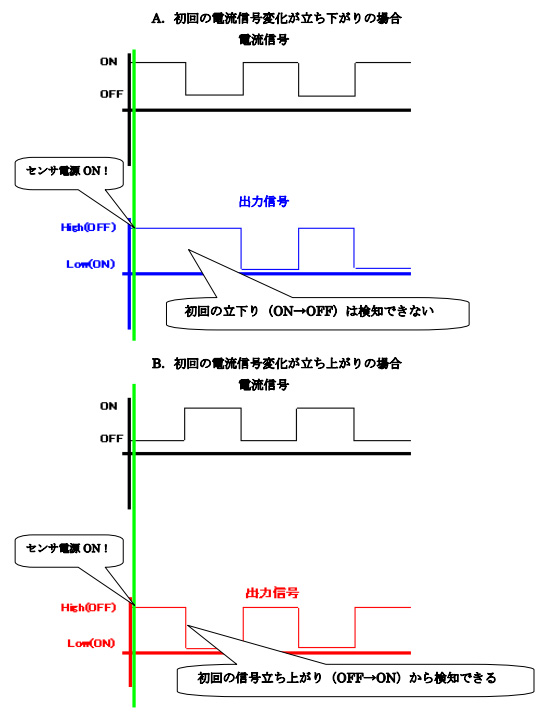

●出力仕様
本製品は電源 ON 時には出力は high の状態です。
故に信号検知にあたり下記（A、B） のような 2 つのパターンがあります。
| 品番 |
M631PC-1mADT |
| 電源電圧 |
DC5Ｖ±5％ |
| 検出電流 |
検知レベル１mA |
| 出力電圧 |
ON 時：0.5V 以下 OFF 時：4.0V 以上 |
| 応答周波数 |
MAX10kHz／1ｍA、1ｋHｚ／500μA |
| 最大許容電流 |
10A |
| 消費電力 |
50mW以下 |
| 耐電圧 |
AC1.5Kv/1min（被測定線の耐電圧による） |
| 絶縁抵抗 |
100MΩ(DC500V)（被測定線の耐電圧による） |
| 使用温度範囲 |
−10〜＋60℃ |
| 保存温度範囲 |
−20〜＋70℃ |
| 外形寸法 |
ヘッド部：23D×17W×13H 以下 |
| 本体部：28D×25W×32H 以下 |
| シールドケース外形：30D×27H×46H 以下 |
| 被測定電線径 |
4Φまで取り付け可能 |
| 重量 |
22.8g（シールドケース込み） |
| 耐振動 |
10〜150Hz 片振幅0.1m,15/s2 X,Y,Z 各方面8min |
| 耐衝撃 |
150m/s2 23軸6方向各3回 |
| 電流方向 |
センサに貼ってあるシールの「▲」方向に合わせる |
| 形状 |
クランプ式分割型 |
|
