| 電力モニター1回路用セット／品番 M587W-M400シリーズ |
【詳細表示】 |
| 商品番号 |
M587W-M400 |
価 格 |
 |
もう無駄な電力は許さない！
本器はあなたに代わって電力使用量を監視するチェックマンです。
本器は電力使用量を自動チェック＆記憶！
検視の手間と経費を大幅カット！省エネ経営をサポートします。
本器は電力使用量を毎月末に自動検針します。あとは必要な都度、データを読み出せばOK！
1ヶ月毎の検針のほかに1時間毎、1日毎の検針も可能です。定期的な検針は本器にお任せください。 |
電力モニター1回路用セット
品番 M587W-M400シリーズ
価格は下記をごらん下さい。 |
■メリット
●電力使用量が一目でわかる
●実際、省エネ、省マネーにつながった。
●使いやすいく便利
●データ化が簡単。
●小型マグネットで設置しやすい。
●価格が安い
■特徴
●電力使用量を自動記憶
毎月の電力使用量を自動で測定＆記憶。従来型にもなかった、「電力使用量の自動記憶機能」を搭載し、ますます便利になりました。もう、定期検針は本器にお任せください。
・1ヶ月毎に15ヶ月分のデータを自動記憶。
・1日毎に365日分のデータを自動記憶
・時間毎に192時間分（8日分）※1のデータを自動記憶
（3つのモードが同時に測定可能です。）
※1 USBメモリ対応及び通信機能付の電力モニターは360時間電力モニター2回路用は480時間分になります。
●省エネ法、ISO14001に基づく電力量の記録・報告使用作成がラクラク
1ヵ月毎に電力使用量を記憶し、液晶画面に現在月と過去2ヶ月のデータ3ヶ月分を一括表示。しかも15ヶ月分の電力量データを記憶！報告資料の作成時に便利です。
●デマンド監視・制御（電力モニター2回路用のみ）
小型キュービクルの低圧側にて電灯回路、動力回路を計測しデマンド監視を行います。デマンド警報は2段階の警報（100%、105%）にて出力します。
●設置がラクラク
縦14cm×横10cmの超コンパクトサイズ。空きスペースが少ない既設設備にも設置OK！マグネットを使えば、配電盤の扉にも簡単に取り付けられます。また、分割できる電流検出器（分割式CT）の採用により、大掛かりな配線工事は不要です。
●ネットワークによる集中監視
パソコンと本器を接続し、（通信アダプターにより接続）、パソコン側にてデータを表示します。小規模な集中監視システム（最大16回路）を安価に構築できます。※別売の監視ソフトセット）が必要です。 |
■電力モニター1回路用
 |
既設の盤などに簡単に設置できるマグネット取付け
（セット品に標準装備） |
 |
①USBコネクター
②USB状態表示LED |
 |
①既設の盤などに簡単に設置できるマグネット取付け
②電気の使いすぎをランプと警報出力でお知らせ
③3ヶ月分を一括表示
④液晶バックライトボタン
⑤表示内容の切り替え（下記参照）
電力量をパルス出力
管理システムへの対応が可能
※検定品ではありませんので、取引用計器としては使用できません。
|
⑤表示内容
●月別積算電力量 ●月別電力使用量 ●月別1日の平均電力使用量 ●月別の稼働日1日あたりの平均電力使用量 ●月別電力量の前年同月比率 ●月別電力量の目標値比率 ●日別電力使用量 ●時間別電力使用量 ●時間帯別電力使用量記録 ●瞬時電力（最大値記憶） ●デマンド電力 ●月毎最大デマンド電力（13ヶ月） |
■電力モニター2回路用
 |
更に進化したデータ管理機能。
コスト削減、経営合理化のデマンドシステム。
本器は電力モニター1回路用に、以下の機能が主に追加になります。
2回路測定
2回路の測定が可能です。
各回路の測定の他に2回路の合計の算出もできます。
ネットワークによる集中監視機能
パソコンと電力モニター2回路用を接続し（通信アダプタに接続（別売））、パソコン側にてデータを表示します。
小規模（MAX8台、16回路）な集中監視システムを安価に構築できます。
デマンド監視・制御
小型キュービクルの低圧側にて電灯回路、動力回路を計測しデマンド監視を行います。デマンド警報は2段階の警報（100%、105%）にて出力します。
※検定品ではありませんので、取引用計器としては使用できません。 |
 |
 |
|
■こんな便利な使い方もあります。
●電気の使いすぎをランプで警報
設定した電力量を超えると赤ランプが点滅でお知らせします。使いすぎが一目でわかり省エネに効果バツグン。警報出力により、離れた場所へも警告できます。
●電力管理システムへの電力センサーとして
工場全体の電力量の管理システムや、チェーン店舗ごとの電力量の遠隔管理システムなどの構築がパルス出力を利用すれば簡単に実現します。
●電力メーターとして
測定器の感覚で設備使用時の電力や、待機電力を測定できます。また、最大電力も内部に記憶します。
●時間帯別電力表示機能
時間帯別の電力使用量測定もOK。このデータをもとにもっともお得な契約（選択約款）を選ぶことができます。
■接続例（電力モニター2回路用の場合は、2系統の接続になります。）

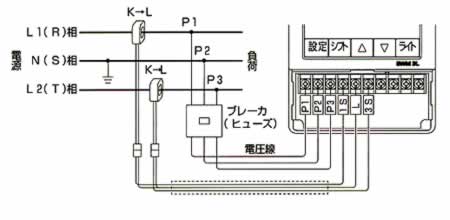

●単相3線式、三相3線式電路（分割型）
※単相2線の場合はP3と3S端子の接続がなくなります。

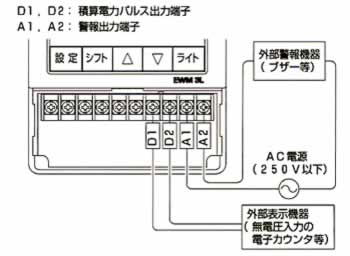

●出力用端子の接続例

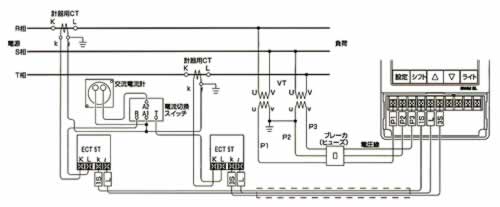

●高圧電路

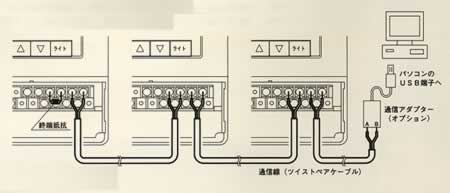

●通信入出力端子の接続例
※パソコンとデータ通信には、オプションの監視ソフトセットが必要です。
※最大8台まで接続可能です。
※通信線の総延長は1Kmまでです。 |
■電力モニター1回路用セット内容
M587W-M400 （セット例） |
| 電力モニター1回路用セット |
| 品番 |
内容 |
価格 |
| M587W-M400 |
電力モニター1回路＋400A分割型CT×2 |
\78,000- |
| M587W-M200 |
電力モニター1回路＋200A分割型CT×2 |
\70,000- |
| M587W-M100 |
電力モニター1回路＋100A分割型CT×2 |
\70,000- |
| M587W-M50 |
電力モニター1回路＋50A分割型CT×2 |
\65,500- |
| M587W-M5 |
電力モニター1回路＋5A端子型CT×2 |
\61,500- |
|
| 電力モニター1回路用セット（USBメモリ対応） |
| M587W-MU400 |
電力モニター1回路＋400A分割型CT×2 |
\95,500- |
| M587W-MU200 |
電力モニター1回路＋200A分割型CT×2 |
\87,500- |
| M587W-MU100 |
電力モニター1回路＋100A分割型CT×2 |
\87,500- |
| M587W-MU50 |
電力モニター1回路＋50A分割型CT×2 |
\83,000- |
| M587W-MU5 |
電力モニター1回路＋5A端子型CT×2 |
\79,000- |
|
| 電力モニター1回路用セット（通信機能付） |
| M587W-MK400 |
電力モニター1回路＋400A分割型CT×2 |
\85,000- |
| M587W-MK200 |
電力モニター1回路＋200A分割型CT×2 |
\77,000- |
| M587W-MK100 |
電力モニター1回路＋100A分割型CT×2 |
\77,000- |
| M587W-MK50 |
電力モニター1回路＋50A分割型CT×2 |
\73,000- |
| M587W-MK5 |
電力モニター1回路＋5A端子型CT×2 |
\69,000- |
|
■電力モニター2回路用セット内容
M587W-M4020 （セット例） |
| 電力モニター2回路用ダブルセット |
| 品番 |
内容 |
価格 |
| M587W-M4040 |
電力モニター2回路＋400A分割型CT×4 |
\136,500- |
| M587W-M2020 |
電力モニター2回路＋200A分割型CT×4 |
\122,000- |
| M587W-M1010 |
電力モニター2回路＋100A分割型CT×4 |
\120,500- |
| M587W-M0505 |
電力モニター2回路＋50A分割型CT×4 |
\112,500- |
| M587W-MT5T5 |
電力モニター2回路＋5A端子型CT×4 |
\106000- |
| M587W-M4020 |
電力モニター2回路＋400A分割型CT×2＋200A分割型CT×2 |
\129,500- |
| M587W-M4010 |
電力モニター2回路＋400A分割型CT×2＋100A分割型CT×2 |
\128,500- |
| M587W-M4005 |
電力モニター2回路＋400A分割型CT×2＋50A分割型CT×2 |
\125,500- |
| M587W-M40T5 |
電力モニター2回路＋400A分割型CT×2＋5A端子型CT×2 |
\121,500- |
| M587W-M2010 |
電力モニター2回路＋200A分割型CT×2＋100A分割型CT×2 |
\122,000- |
| M587W-M2005 |
電力モニター2回路＋200A分割型CT×2＋50A分割型CT×2 |
\127,000- |
| M587W-M20T5 |
電力モニター2回路＋200A分割型CT×2＋5A端子型CT×2 |
\122,500- |
| M587W-M1005 |
電力モニター2回路＋100A分割型CT×2＋50A分割型CT×2 |
\126,000- |
| M587W-M10T5 |
電力モニター2回路＋100A分割型CT×2＋5A端子型CT×2 |
\113,000- |
| M587W-M05T5 |
電力モニター2回路＋50A分割型CT×2＋5A端子型CT×2 |
\110,000- |
|
 |
写真左より
400A分割型CT/200A分割型CT/100A分割型CT/50A分割型CT/5A分割型CT |
|
■仕様
| 品番 |
電力モニター1回路用セット
M587W-Mシリーズ
M587W-MUシリーズ
M587W-MKシリーズ
電力モニター2回路用セット
|
| 計測部 |
相線式 |
1φ2W,1φ3W,3φ3W共用（電力モニター2回路のみ2系統又は3φ4W1系統） |
| 入力圧力 |
AC100-200V |
| 入力電流 |
0.2A（専用CTにより入力） |
| 周波数 |
50/60Hz |
| 許容誤差 |
電力量 |
2.5%以内（専用CTを接続し、定格一次電流通電時）
※電流通が極端に少ない場合、許容誤差の範囲を超える場合があります。 |
| 瞬時電力 |
デマンド
電力 |
| 時計 |
通電時の月差±30秒以内（通電時：電源同期式、停電時：クォーツ式） |
| デマンド時限 |
30分 |
| 制御電源 |
電圧入力端子P1、P2より供給（電力モニター2回路は回路1側） |
| 停電補償 |
電力モニター1回路・・・10年間（データ、設定値、時計）
電力モニター2回路・・・5年間（データ、設定値、時計） |
| 計測機能 |
電力量
（1画面で3データ） |
時間別電力使用量 |
電力モニター1回路用セット
M587W-Mシリーズ・・・・192時間分
M587W-MUシリーズ・・・・360時間分
M587W-MKシリーズ・・・・360時間分
電力モニター2回路用セット
M587W-Mシリーズ・・・・840時間分 |
30分別電力使用量
（電力モニター2回路のみ） |
電力モニター2回路・・・1680データ分 |
| 日別電力使用量 |
35日分 |
| 月別積算電力量 |
15ヶ月 |
| 月別電力使用量 |
| 月別1日平均電力使用量 |
| 月別稼働日平均電力使用量 |
電力比率
（1画面で3データ） |
月別電力量前年同月比率 |
| 月別電力量目標値比率 |
| 任意の時間帯（2帯）とその時間帯に該当する電力使用量 |
月別時間帯電力使用量記録
(電力モニター2回路) |
| 時間帯別電力使用量記録 |
電力モニター1回路用セット
M587W-Mシリーズ・・・・8日分
M587W-MUシリーズ・・・・15日分
M587W-MKシリーズ・・・・15日分
電力モニター2回路用セット
M587W-Mシリーズ・・・・35日分 |
| 瞬時電力 |
更新周期1秒 |
瞬時電力
ピーク値記憶 |
瞬時電力の最大値と記憶月日時分および記憶年（西暦）を表示 |
| 現在時刻 |
瞬時電力画面に月日時分（秒）を表示 |
| デマンド |
現在デマンド電力、推測デマンド電力、目標デマンド電力、残り時間（分秒） |
デマンド
過去記録 |
月毎最大デマンド電力、順位（1～13位）、発生月時分（当月含む過去13ヶ月分） |
| 極性異常 |
負電力発生時に表示（表示例 C1-Good,C3-Err） |
| 液晶バックライト |
緑色LED、手動入切、無操作状態5分間継続で自動消灯 |
| 超過警報 |
電力量
超過警報 |
その日の電力量が月別電力量目標値÷月の日数（月別稼動日数を入力の場合はその日の日数）を超えた場合に発報 |
デマンド
超過警報 |
1分間毎に最終デマンド電力を予測し、予測値が目標デマンド電力以上となった場合に発報 |
| 警報仕様 |
赤色LED（点滅）、無電圧a接点
（電力モニター1回路用M587W-Mシリーズ・電力モニター2回路用M587W-Mシリーズ・・・AC240V1A抵抗負）
（M587W-MUシリーズ・M587W-MKシリーズ・・・AC/DC100V 0.2A抵抗負荷）
|
| パルス発信器 |
パルス定数 |
0.1/1/10/100kWh/pulse |
| パルス幅 |
125または250msec選択 |
| 接点 |
無電圧接点1a （電力モニター1回路用M587W-Mシリーズ・電力モニター2回路用M587W-Mシリーズ・・・AC240V1A抵抗負）
（M587W-MUシリーズ・M587W-MKシリーズ・・・AC/DC100V 0.2A抵抗負荷）
※電力モニター2回路用は回路2のパルス出力設定により2段目のデマンド警報
に切替可能。
※電力モニター1回路用は警報/パルス共通出力端子：設定で切り替えて使用
（同時使用負荷） |
| リセット |
キー操作によりデータリセット、初期化 |
| 通信インターフェイス |
RS-485（通信速度：38.4kbps、通信線長：1km以下） |
| USBメモリインターフェイス |
USB1.1準拠、ファイルシステム：FAT16準拠（FAT32非対応）
USB状態表示3色LED（緑、橙、赤）
推奨品・・・IOデータ製
注）一部対応できないメーカ品があります。 |
| 適合電線 |
電圧線、警報/パルス出力：0.75～2.0mm2（定格電圧300V以上）
CT：専用ケーブル 通信線：ツイストペアケーブル |
| 端子 |
M3.5アップ端子（適正締め付けトルク0.8Nm～1.Nm） |
| 使用環境 |
使用温度範囲 |
-10℃～50℃ |
| 使用湿度範囲 |
85%以下 |
| 消費電力（最大負荷時）/重量 |
電力モニター1回路用
M587W-Mシリーズ・・・・5.2VA/350g
M587W-MUシリーズ・・・・6.0VA/323g
M587W-MKシリーズ・・・・2.3VA/330g
電力モニター2回路用
M587W-Mシリーズ・・・・4.5VA/740g
|
| 取付方法 |
表面取付 |
ねじ取付（標準取付方法） |
マグネット
取付 |
マグネットセットによる鉄製パネル面への取付 |
| 埋込取付 |
埋込アダプタ（オプション）によるパネルへの埋込取付 |
|
■専用CT仕様
| 定格一次電流 |
50A |
100A |
200A |
400A |
5A |
| CT比 |
3000 |
2000 |
25 |
| 構造 |
分割型 |
端子型 |
| 貫通孔径/端子寸法 |
φ9mm |
φ15mm |
φ24mm |
φ36mm |
M3.5アップ端子
（適性締め付けトルク：0.8Nm～1.2N） |
| 装着可能電線 |
CV8mm2 |
CV38mm2 |
CV150mm2 |
CV400mm2 |
IV2mm2 |
| 質量 |
45g |
70g |
200g |
300g |
60g |
| 取付方法 |
ワンタッチクランプ方式 |
ワンタッチクランプ方式
（付属結束バンドにて固定） |
付属取付ねじによる表面取付 |
| 出力保護 |
クランプ素子内臓 |
|
■本体外形図

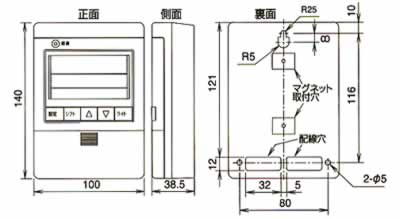

電力モニター1回路用

※底面の傾斜部分は、ニッパ等を使って簡単に取り除くことができます。

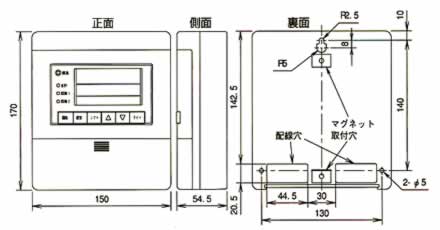

電力モニター2回路用
 |
