超音波厚さ計（特殊用途品鋳物用）／M161I-55F		【詳細表示】
商品番号	M161I-55F	価　格
	●鋼、アルミ、チタンなどの金属から、ガラス、樹脂などの非金属まで１台で測定可能。 ●回路設計から見直し、アルミニウムやアクリル等の樹脂も、より安定した測定が可能になりました。 ●片面から非破壊で厚さを測定。 ●被測定物が鋳物のものに、特殊な用途に特化した厚さ計。	品番　M161I-55F 廃番

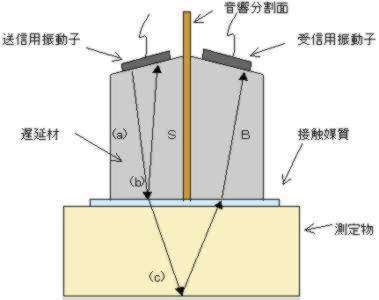

■特長 ●簡単操作 ゼロ点調整・音速調整をするだけで、すぐに使用できます。 ●電源はアルカリ単3電池1個 AC電池の有無にかかわらず、フィールドで長時間使用できます。 ●小型・軽量 本体約150g、探触子約50g（アタッチメント含まず）。 ●オートパワーオフ機能 3分以上操作を行わない場合は、自動的に電源が切れ、電源の切り忘れによる電池の消耗を防ぎます。 ●音速メモリ 一度音速を調整すれば、電源を切っても設定した音速値を保持し、 試験材の材質が変わるまで音速調整は必要ありません。 ●自動動作チェック 液晶画面に、超音波が正しく受信されているかチェックができるよう カップリングマークが表示され測定が正常か判断できます。 ■用途 ●鋳物およびその製品に 鉄、アルミなどの鋳物の厚さ検査など ■探触子の原理 探触子の構造を下図に示す。送信用振動子は超音波を送り出すと同時に、測定面で反射してきた表面エコー（Ｓエコー）を受信し、受信用振動子は測定物の底面で反射した底面エコー（Ｂエコー）を受信する。 ■超音波厚さ計の原理 測定物の中を、超音波が往復する時間によって厚さを測定する方法をパルス反射法という。 以下、全体ブロック図に従って説明する。 探触子から送信された超音波（ａ）の一部は、接触媒質を通り測定物の内部に入射する。 このとき、大半の超音波は底面で反射し（ｂ）、表面エコーＳを発生する。 一方、測定物の内部に入射した超音波は底面で反射し（ｃ）、底面エコーＢを発生する。 これらの反射波Ｓ、Ｂの時間間隔は、測定物によって固有の音速（Ｃｌ）で測定物の中を伝わるから、下式の関係が成立する。 Ｔｌ（ｓ）＝２Ｔ０（ｍ）／Ｃｌ（ｍ/ｓ） Ｔ０：測定物の厚さ このＴｌ間を、一定周波数のクロックパルスの数をカウンタで計数し、その値に音速補正係数をかけて、その時間値を厚さ値に換算しＬＣＤ（液晶表示器）に表示する。そのため、測定物の材質が変わると音速調整が必要になる。 ■仕様 品番 M161I-55F （特殊用途品鋳物用） 測定範囲 （基準鋼片） 2.0～100.0 最小パイプサイズ （mm） 外径 約30以上 肉厚 約2.0以上 被測定物 鋼、アルミニウム、銅、黄銅、チタン等の金属。 ガラス、樹脂等の非金属。 再現性 ±0.1mm 探触子型式 2Z15NDT-F2 探触子ケーブル 専用一体型ケーブル、LEMOコネクタ付 探触子径（接触面径） φ18mm（φ15.0mm） 使用周波数 2MHz 測定方式 超音波パルス反射方式 ローバッテリ・チェック LCD内にシンボルマーク表示 表示最小単位 0.1mm 表示のバラツキ ±0.1mm 測定精度 ±0.1mmまたは±1.0％rdg 表示方法 液晶ディジタル表示、バックライト付 音速調整範囲 1,000～12,000m/s 電源 単3アルカリ乾電池1本 校正用テストピース 5mm厚（鋼換算）テストピースを本体に付属 外形寸法 69（幅）×144（長さ）×30（高さ）mm 質量 本体約150g，探触子50g 使用温度範囲 0～50℃ 付属品 本体、探触子、携帯用ケース、カプラント（50ml入）、乾電池1本 5mm厚校正用基準片（本体に付属）、取扱説明書、試験成績書 *樹脂測定の場合は、事前にお客様によるサンプル測定の確認が必要です。 *鋳物測定の場合は事前にお客様によるサンプル測定の確認が必要です。 *rdg ： reading digits の略で表示値の意。 ■メモリ音速値一覧表 材質 音速（m/s） セラミックス 10000 SUS410 7390 鋼 5930 SUS304 5790 石英ガラス 5570 銅（Cu） 4700 亜鉛（Zn） 4170 ポリエチレン 1900 ■オプション ●カプラント　(50ml) 品番　M161I-C01 廃番

運賃、および消費税は、記載価格には、含まれていません。
