○標準アタッチメント
●最大荷重200N〜500N(20sf〜50kgf)までの機種に付属しています。
※FS・DPSには大鉤・又鉤は付属しておりません。
|
|

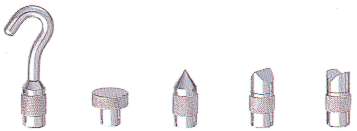

小鉤 |
平型 |
円錐 |
A型 |
V型 |
接続ロット |
大鉤 |
又鉤 |
A-1/S‐1 |
A-2/S-2 |
A-3/S-3 |
A-4/S-4 |
A-5/S-5 |
A-6/S-6 |
A-7/S-7 |
A-8/S-8 |
詳細はこちらをクリックしてください。 |
●最大荷重1000N〜5000N(100sf〜500kgf)までの機種に付属しています。
※DPX・には専用ハンドル・専用取り付けボルトは付属しておりません。
○オプションアタッチメント 廃番
後継機種はこちらをクリックしてください。(圧縮用アタッチメント)
後継機種はこちらをクリックしてください。(引張用アタッチメント)
|

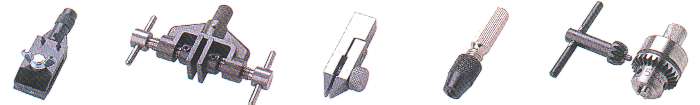

フィルムチャック |
フラットチャック |
スモールチャック |
ピンチャック |
ジャコボスチャック |
●フィルムチャック ※フィルム状の薄いサンプルの引張り・はく離測定に |
品番 |
使用最大荷重 |
口幅 |
開き幅 |
重量 |
取付ネジ |
価格 |
FC-20 |
500N |
20mm |
最大2mm |
約73g |
M6 |
廃番 |
FC-40 |
40mm |
約125g |
廃番 |
●フラットチャック ※あらゆるサンプルの引張り測定に |
GC-10 |
500N |
20mm |
0〜10mm |
- |
- |
廃番 |
GC-20 |
0〜20mm |
- |
廃番 |
●スモールチャック ※小型のサンプルの引張り測定に |
SC-3 |
100N |
3mm |
最大1mm |
約20g |
M6 |
廃番 |
SC-8 |
150N |
8mm |
約21g |
廃番 |
●ピンチャック ※細い円筒状のサンプルの測定に |
PC-05 |
- |
- |
開き幅:0〜Φ0.5mm |
- |
- |
廃番 |
PC-1 |
- |
- |
Φ0.5〜Φ1.0mm |
- |
- |
廃番 |
PC-2 |
- |
- |
Φ1.0〜Φ2.0mm |
- |
- |
廃番 |
●ジャコボスチャック ※円筒状のサンプルの測定に |
GC-5 |
500N |
- |
φ0.5〜φ6.5mm |
約235g |
M6 |
廃番 |
GC-15M6 |
1000N |
- |
φ2.0〜φ13mm |
約500g |
廃番 |
GC-15M10 |
- |
φ2.0〜φ13mm |
約500g |
M10 |
廃番 |
|

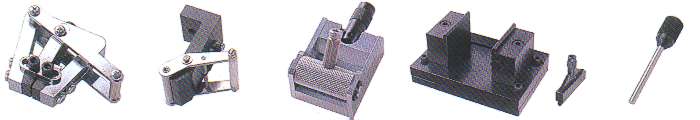

クサビチャック |
ローラーチャック |
カムチャック |
折り曲げ治具 |
ピンゲージ |
●クサビチャック ※電線などの引っ張り測定に、引っ張ることによりしまります。 |
品番 |
使用最大荷重 |
口幅 |
開き幅 |
重量 |
取付ネジ |
価格 |
KC-100 |
500N |
- |
最大10mm |
約330g |
M6 |
廃番 |
●ローラーチャック ※フィルム状のサンプルの引張り測定に、引っ張ることにより締まります。 |
品番 |
使用最大荷重 |
サンプル幅 |
サンプル厚 |
重量 |
取付ネジ |
価格 |
GC-60 |
500N |
最大30mm |
最大2mm |
約158g |
M6 |
廃番 |
GC-100 |
最大50mm |
約300g |
廃番 |
●カムチャック ※薄板状のサンプルの引張り測定に、引っ張ることにより締まります。 |
GR-30 |
500N |
最大30mm |
最大2mm |
約180g |
M6 |
廃番 |
●折り曲げ治具 ※あらゆるサンプルの折り曲げ・圧縮測定に
品番 |
使用最大荷重 |
押し治具奥行 |
ステージ開き |
先端 |
重量 |
取付ネジ |
価格 |
GA-10N |
500N |
60mm |
5〜60mm |
押し治具R2.5mm
ステージR2.5mm |
押し治具約100g
ステージ約4100g |
M6 |
廃番 |
●ピンゲージ ※圧入測定、食品・材料等の表面硬さの測定に
品番 |
使用最大荷重 |
外径 |
長さ |
重量 |
取付ネジ |
価格 |
PG-2 |
100N |
φ2mm |
20mm |
約2g |
M6 |
廃番 |
PG-3 |
φ3mm |
約3g |
廃番 |
PG-4 |
200N |
φ4mm |
約4g |
廃番 |
PG-5 |
φ5mm |
約5g |
廃番 |
|

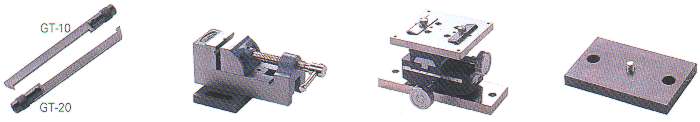

チップはく離治具 |
バイス治具 |
X-Yテーブル |
チャック取り付け板 |
●チップはく離治具 ※基板状のチップの引っ張り・圧縮によるはく離測定に。
品番 |
用途 |
使用最大荷重 |
重量 |
取付ネジ |
価格 |
GT-10 |
引張用 |
500N |
約34g |
M6 |
廃番 |
GT-20 |
押付用 |
廃番 |
●バイス治具 ※あらゆる引張り・圧縮測定に、スタンドに使用します。 |
品番 |
使用最大荷重 |
口幅 |
開き幅 |
重量 |
価格 |
GT-30 |
1000N |
38mm |
最大39mm |
約1100g |
廃番 |
●X-Yテーブル ※小型サンプルの位置合わせに
品番 |
移動量 |
許容荷重 |
価格 |
GT-20-3 |
X、Y 各±30mm |
500N(50kgf) |
廃番 |
●チャック取り付け板
※計測スタンドのテーブル側にチャックをとりつけるためのものです。
●巻き付けチャック
※電線などの引っ張り測定に。チャック切れを防止します。
|
品番 |
GC-30 |
使用最大荷重 |
500N |
巻き付けネジ |
M10 |
サンプル線径 |
最大φ1mm |
重量 |
約136g |
取付ネジ |
M6 |
価格 |
廃番 |
●平型圧縮治具 ※あらゆるサンプルの圧縮測定に
|
品番 |
A-40 |
A-60 |
S-40 |
S-60 |
使用最大荷重 |
200N |
500N |
外径 |
φ40mm |
φ60mm |
φ40mm |
φ60mm |
重量 |
約38g |
約84g |
約110g |
約238g |
材質 |
アルミ製 |
鉄製 |
取付ネジ |
M6 |
価格 |
廃番 |
廃番 |
廃番 |
廃番 |
|
