| ホイスト押釦スイッチ／品番 MC59BN-2WASシリーズ |
【詳細表示】 |
| 商品番号 |
MC59BN-2WASシリーズ |
価 格 |
 |
●ポリカーボネート樹脂製の押釦スイッチです。釦数2点から12点仕様までの豊富な機種と機能を取り揃えております。
●スリムな構造ながらも標準化の徹底により、各種接点部ユニットや文字板表示をご希望通りに配置することができます。
●また6点以上には、制御停止釦やパイロットランプ、ブザースイッチを装着できる部分を設けました。より安全で、的確な操作が可能です。 |
ホイスト押釦スイッチ
品番 MC59BN-2WASシリーズ
価格は下記をご覧ください。 |

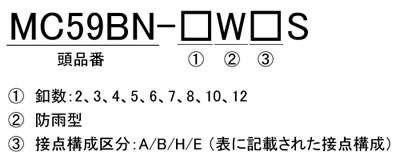

■タイプ
■非常停止ボタン
緊急時に素早い操作が可能なきのこ型ヘッドを採用した非常停止釦です。
釦を押すと保持し、矢印方向に回すと解除できます。（プッシュロック・ターンリセット型）
※非常停止ユニットは、他のユニットに比べてケースのリブから上に出ています。そのため、過激な取扱いをすると、故障の原因になります。また、衝撃を少なくするため、最上部（ケーブルアーマー側）への取付を推奨します。
■特性
| 定格 |
AC250V3A（電磁開閉器操作用） |
|
| 接点開閉寿命 |
機械的（無負荷）100万回以上
電気的（定格負荷）10万回以上 |
| 接点接触抵抗 |
50mΩ以下 |
| 絶縁抵抗 |
100MΩ以上 |
| 耐電圧 |
AC1500V1分間 |
| 取付 |
取付環境温度-5℃～40℃
（結露および氷結がないこと） |
※取付環境温度は規格に標準使用条件として記載されている温度範囲です。この範囲以外で使用される場合、寿命の低下および部品の交換が必要になる場合があります。詳細はメールかFAXにてお問い合わせください。
■仕様
| 品番 |
釦数 |
押釦標準文字板 |
適用ケーブル径
（mm） |
重量
（kg） |
| MC59BN-2WAS |
2 |
上、下 |
8.0～17.0 |
0.279 |
| MC59BN-3WAS |
3 |
ブ、上、下 |
0.334 |
| MC59BN-3WES |
非常停止、上、下 |
0.365 |
| MC59BN-4WAS |
4 |
上、下、東、西 |
0.397 |
| MC59BN-4WBS |
切、入、上、下 |
0.399 |
| MC59BN-4WHS |
0.39 |
| MC59BN-5WAS |
5 |
ブ、上、下、東、西 |
13.0～22.0 ※ |
0.456 |
| MC59BN-5WES |
非常停止、上、下、東、西 |
0.487 |
| MC59BN-6WAS |
6 |
上、下、東、西、南、北 |
0.533 |
| MC59BN-6WBS |
切、入、上、下、東、西 |
0.534 |
| MC59BN-6WHS |
0.525 |
| MC59BN-7WAS |
7 |
ブ、上、下、東、西、南、北 |
15.0～25.5 ※ |
0.624 |
| MC59BN-7WES |
非常停止、上、下、東、西、南、北 |
0.655 |
| MC59BN-8WAS |
8 |
切、入、上、下、東、西、南、北 |
0.684 |
| MC59BN-8WBS |
0.685 |
| MC59BN-8WHS |
0.676 |
| MC59BN-8WES |
非常停止、上、下、東、西、南、北 |
0.694 |
| MC59BN-10WAS |
10 |
切、入、上、下、東、西、南、北、ラ、ブ |
0.801 |
| MC59BN-10WBS |
0.803 |
| MC59BN-10WHS |
0.793 |
| MC59BN-10WES |
非常停止、上、下、東、西、南、北、ラ、ブ |
0.811 |
| MC59BN-12WAS |
12 |
切、入、主上、主下、補上、補下、
東、西、南、北、ラ、ブ |
17.0～27.5 ※ |
0.949 |
| MC59BN-12WBS |
0.95 |
| MC59BN-12WHS |
0.94 |
| MC59BN-12WES |
非常停止、主上、主下、補上、補下、
東、西、南、北、ラ、ブ |
0.958 |
※ご使用のケーブル径を、注文時にお知らせください。
■接点構成および寸法図
| 品番 |
接点部ユニット構成 |
図面番号 |
主要寸法 |
| A |
B |
| MC59BN-2WAS |
SBU-A×1 |
図-1 |
134.5 |
90.5 |
| MC59BN-3WAS |
SBIU-A1×1、SBU-A×1 |
167.5 |
| MC59BN-3WES |
SBIU-E×1、SBU-A×1 |
| MC59BN-4WAS |
SBU-A×2 |
198.5 |
| MC59BN-4WBS |
SBU-B×1、SBIU-A×1 |
| MC59BN-4WHS |
SBU-H2×1、SBU-A×1 |
| MC59BN-5WAS |
SBIU-A1×1、SBU-A×2 |
229.5 |
100.5 |
| MC59BN-5WES |
SBIU-E×1、SBU-A×2 |
| MC59BN-6WAS |
SBU-A×3 |
図-2 |
285.5 |
| MC59BN-6WBS |
SBU-B×1、SBU-A×2 |
| MC59BN-6WHS |
SBU-H2×1、SBU-A×2 |
| MC59BN-7WAS |
SBIU-A1×1、SBU-A×3 |
図-3 |
315.5 |
110.5 |
| MC59BN-7WES |
SBIU-E×1、SBU-A×3 |
| MC59BN-8WAS |
SBU-A×4 |
345.5 |
| MC59BN-8WBS |
SBU-B×1、SBU-A×3 |
| MC59BN-8WHS |
SBU-H2×1、SBU-A×3 |
| MC59BN-8WES |
SBIU-E×1、SBU-A×3 |
| MC59BN-10WAS |
SBU-A×5 |
405.5 |
| MC59BN-10WBS |
SBU-B×1、SBU-A×4 |
| MC59BN-10WHS |
SBU-H2×1、SBU-A×4 |
| MC59BN-10WES |
SBIU-E×1、SBIU-A×4 |
| MC59BN-12WAS |
SBU-A×6 |
図-4 |
470.5 |
120.5 |
| MC59BN-12WBS |
SBU-B×1、SBU-A×5 |
| MC59BN-12WHS |
SBU-H2×1、SBU-A×5 |
| MC59BN-12WES |
SBIU-E×1、SBU-A×5 |
■オプション
●制御停止ボタン
補助釦取付部に組み付ける小型・軽量の制御停止釦です。
各ボタンの共通制御線を遮断することで、非常停止釦に近い機能を持たせることができます。また、配線本数の追加も不要です。
釦を押すと保持し、引くと解除できます。（プッシュプル型）
※補助釦取付部のないボタン数5点以下の押し釦スイッチには組み付けできません。
※ブザースイッチ・パイロットランプと取付穴の大きさが異なります。ご注意ください。
| 品 番 |
品 名 |
| MC59BN-PILOTLAMP |
パイロットランプ |
| MC59BU-BZSS |
ブザースイッチ |
| MC59BU-H1S |
制御停止ボタン |
|
運賃、および消費税は、記載価格には、含まれていません。
