高速タイプ普通形低揚程電動横行ホイスト 品番 S2-12-LM2シリーズ 【詳細表示】
商品番号 S2-12-LM2シリーズ 価 格
高速タイプ普通形低揚程電動横行ホイスト S型ホイストに新機能を搭載し
更に安全で使いやすくなりました
●普通形電動横行タイプ
横行レールに平行にモーターで横行します。
(最も一般的に使用されます。)
●高頻度のホイスト
使用頻度が40%を超えるような激しい用途
高速タイプ普通形
低揚程電動横行ホイスト
品番 S2-12-LM2シリーズ
価格は下記を参照下さい
■安全機能
●過荷重防止機能
・過荷重を検出すると巻上停止します。
・定格荷重の100%~125%の範囲で荷重判定値を設定できます。
※出荷時は停止しないよう設定しています。
※オプション:警告ブザーの取り付けもできます。
●電子式上下限リミットスイッチ
・エンコーダによりフックの移動距離を記憶し、設定された位置で停止します。
上限:レバー式(非常用)リミットスイッチの下方に設定し常用で使用できます。
下限:逆巻、ワイヤロープ脱落など巻下げ過ぎによるトラブル防止に役立ちます。
●落下検知機能
・巻上の運転操作時に荷が下がった場合、素早く検知して停止します。
●始動回数・運転時間の表示
・購入時からの使用状況が把握できます。
更に、リセット可能な運転時間・始動回数カウンタを設けました。
消耗品の交換時期等が予測でき、予防保全に役立ちます。
●異常履歴表示
・ホイストが停止した際に、モニタ部を確認することで故障原因の特定に役立ちます。

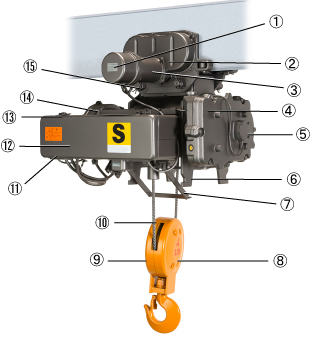

①横行ブレーキ ディスクタイプの電圧形直流ブレーキ
ブレーキトルク調整可能
②横行減速部分 グリース潤滑・単純2段減速・
密閉歯車箱
③横行モータ かご形・B種絶縁
④巻上げ減速部分 オイル潤滑
1/2t~3t、単純2段減速
4.8t、5tは、単純3段減速
⑤エンコーダ モータの回転数と
回転方向を常時監視
⑥枠・巻胴 枠は監牢強固な銅板製
⑦巻上リミットスイッチ 2段切巻上リミットスイッチ
(常用でのご使用はさけてください)
⑧フックブロック 全面カバー・外れ止め付フック
⑨押ボタン用ケーブル 耐震形ケーブル
(吊下ワイヤ内臓)
⑩ワイヤロープ 平行ヨリロープ使用
ロープ末端は圧接止め
(φ14以下)
⑪セーフティモニタ(OLM基板) 過荷重防止機能や電子式上下限
リミットスイッチ等、安全機能を搭載。
7セグ表示で各種設定や履歴の
確認が容易です。
(その他機能は安全機能欄を参照)
⑫制御盤 カバーがワンタッチで開けられる
キャッチクリップ方式
⑬電磁石 5t以下:直流電磁石
⑭電磁ブレーキ 5t以下:自動調整装置付
      ディスクブレーキ
⑮締付ボルト 溝付ナット+割ピンで固定
⑯押ボタンスイッチ プラスチックケース


■標準仕様
電源 3相200V  50/60Hz  220V  60Hz
操作方式 押しボタン操作  巻上、横行、走行1段押込み
電動横行形 1/2t~3t:6点(上・下・東・西・南・北)
4.8t以上:8点(入・切・上・下・東・西・南・北)
定格 30分  JIS C 9620
給電方式 ケーブル給電、トロリ給電
(但し、トロリ、ケーブル共付属していません。)
周囲温度 -10℃~+40℃(凍結なきこと)
周囲湿度 90%RH以下(結露なきこと)
保護構造 簡易屋外形(制御箱とモータ部はIP44相当)
屋外での使用の際は、防雨カバーの取付や退避場所を準備下さい。
準拠規格 JIS C 9620 電気ホイスト、クレーン構造規格
塗装色 本体:メタリックグレー(マンセルN4.0相当)
フックブロック:マンセル 7.5YR7/14
押ボタン:マンセル 7.5YR7/13相当


■仕様一覧表
形名 容量
(t)
揚程(m) ワイヤーロープ 巻上
普通形
構成 速度
m/s(m/min)
モータ
容量(kW) 定格電流
(A)
極数
低揚程 高揚程 2本吊 4本吊 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S2形 1/2 6 12 φ6.3 - 6×W
(19)
B種
JISG3525
0.183
(11)
0.217
(13)
1.0 1.2 6.9 6.5 4
1 φ8
※1
- 2.0 2.4 12.6 12.4
2 φ10 - 6×Fi
(29)
B種
JISG3525
0.14
(8.4)
0.167
(10)
2.9 3.5 17.5 18.5
2.8 φ12.5 - 4.1 4.9 25.5 27.5
3 φ12.5 - 4.4 5.3 27 28.5
4.8 8 - φ11.2 0.112
(6.7)
0.133
(8)
6.0 7.2 31 35.5
5 6.2 7.5 31 35.5

形名 容量
(t)
横行 普通形・ローヘッド
速度m/s
(m/min)
モータ
容量(kW)
定格電流(A) 極数
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S2形 1/2 0.35
(21)
0.417
(25)
0.22 0.26 1.6 1.5 4
1
2 0.5 0.6 3.2 3.1
2.8
3
4.8
※2
0.85 1.0 4.8 4.7
5
※1 1t2本吊のロープ構成は6×Fi(29)となります。

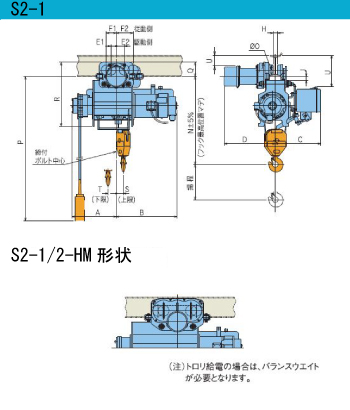

■見取り図

高速タイプ普通形低揚程電動横行ホイスト
高速タイプ普通形低揚程電動横行ホイスト

●高速タイプ普通形低揚程電動横行ホイスト
品番 S2-1/2-LM2 S2-1/2-HM2
容量(t) 1/2
揚程(m) 6 12
概略寸法
(mm)
A 316 486
B 433 473
C 324
E1 38 100
E2 58 100
F1 70 140
F2 120 140
K -
N 625 635
O 73 80
P 6000 12000
R 455 505
S 50 93
T 58 123
最小屈曲半径(m) 1.2(4.0) 1.8(7.0)
概略質量(kg) 115 135
フックブロック質量
(kg)
4.5
I形鋼関連寸法
(mm)
D H J Q U V D H J Q U V
適用I形銅
(mm)
200×100×7 376 54 26 101 125 271 372 48 33 140 155 283
250×125×7.5 385 74 31 142 203 331
300×150×8
300×150×11.5 -
450×175×13 -
600×190×13 - -
価格 ¥256,500 ¥285,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。


●高速タイプ普通形低揚程電動横行ホイスト
品番 S2-1-LM2 S2-1-HM2 S2-2-LM2 S2-2-HM2
容量(t) 1 2
揚程(m) 6 12 6 12
概略寸法
(mm)
A 321 508 352 509
B 518 551 563 593
C 345 383
E1 100 105
E2 100 105
F1 140 135
F2 140 135
K 167 210
N 735 875
O 80 114
P 6000 12000 6000 12000
R 545 632
S 71 105 58 101
T 42 119 49 113
最小屈曲半径(m) 1.8(7.0) 1.8(5.0)
概略質量(kg) 165 180 280 305
フックブロック質量
(kg)
7.5 15
I形鋼関連寸法
(mm)
D H J Q U D H J Q U
適用I形銅
(mm)
200×100×7 372 48 33 140 155 453 40 41 167 140
250×125×7.5 385 74 31 142 203 465 64 39 169 188
300×150×8 478 90 38 170 237
300×150×11.5 478 90 29 179 228
450×175×13
600×190×13 -
価格 ¥302,000 ¥329,500 ¥412,500 ¥446,500
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。




●高速タイプ普通形低揚程電動横行ホイスト
品番 S2-2.8-LM3 S2-2.8-HM3 S2-3-LM3 S2-3-HM3
容量(t) 2.8 3
揚程(m) 6 12 6 12
概略寸法
(mm)
A 373 542 373 542
B 610 641 610 641
C 408 408
E1 105 105
E2 105 105
F1 135 135
F2 135 135
K 216 216
N 1045 1045
O 114 114
P 6000 12000 6000 12000
R 720 720
S 60 97 60 97
T 47 115 47 115
最小屈曲半径(m) 2.0 2.0
概略質量(kg) 375 410 375 410
フックブロック質量
(kg)
27 27
I形鋼関連寸法
(mm)
D H J Q U D H J Q U
適用I形銅
(mm)
200×100×7 - -
250×125×7.5 465 64 34 169 188 465 64 34 169 188
300×150×8 - -
300×150×11.5 478 90 24 179 228 478 90 24 179 228
450×175×13
600×190×13
価格 ¥520,000 ¥570,000 ¥520,000 ¥570,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。






●高速タイプ普通形低揚程電動横行ホイスト
品番 S2-4.8-LM3 S2-4.8-HM3 S2-5-LM3 S2-5-HM3
容量(t) 4.8 5
揚程(m) 8 12 8 12
概略寸法
(mm)
A 685 810 685 810
B 830 955 830 955
C 410 410
E1 220 220
E2 220 220
F1 - -
F2 - -
K 265 265
N 996 996
O 125 125
P 8000 12000 8000 12000
R 766 766
S - -
T - -
最小屈曲半径(m) 5.0 5.0
概略質量(kg) 560 630 560 630
フックブロック質量
(kg)
42 42
I形鋼関連寸法
(mm)
D H J Q U D H J Q U
適用I形銅
(mm)
200×100×7 - -
250×125×7.5 - -
300×150×8 - -
300×150×11.5 512 72 31 189 219 512 72 31 189 219
450×175×13 524 96 27 193 365 524 96 27 193 365
600×190×13
価格 ¥745,000 ¥810,000 ¥745,000 ¥810,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。


運賃、および消費税は、記載価格には、含まれていません。
