高速タイプローヘッド形低揚程電動横行ホイスト 品番 S2-1-LD2シリーズ 【詳細表示】
商品番号 S2-12-LD2シリーズ 価 格
高速タイプローヘッド形低揚程電動横行ホイスト ●ローヘッド形電動横行:最高に巻き上げたとき、レール下面とフック中心間の距離が非常に小さくなります。(天井の低いところに最適)
●高頻度のホイスト、使用頻度が40%を超える様な厳しい用途。
●スクラップヤードのリフティングマグネット用。
●運転室操作の製造ライン
高速タイプローヘッド形低揚程電動横行ホイスト
品番 S2-12-LD2シリーズ
価格は下記を参照下さい
■安全機能
●過荷重防止機能
・過荷重を検出すると巻上停止します。
・定格荷重の100%~125%の範囲で荷重判定値を設定できます。
※出荷時は停止しないよう設定しています。
※オプション:警告ブザーの取り付けもできます。
●電子式上下限リミットスイッチ
・エンコーダによりフックの移動距離を記憶し、設定された位置で停止します。
上限:レバー式(非常用)リミットスイッチの下方に設定し常用で使用できます。
下限:逆巻、ワイヤロープ脱落など巻下げ過ぎによるトラブル防止に役立ちます。
●落下検知機能
・巻上の運転操作時に荷が下がった場合、素早く検知して停止します。
●始動回数・運転時間の表示
・購入時からの使用状況が把握できます。
更に、リセット可能な運転時間・始動回数カウンタを設けました。消耗品の交換時期等が予測でき、予防保全に役立ちます。
・異常履歴表示
ホイストが停止した際に、モニタ部を確認することで故障原因の特定に役立ちます。

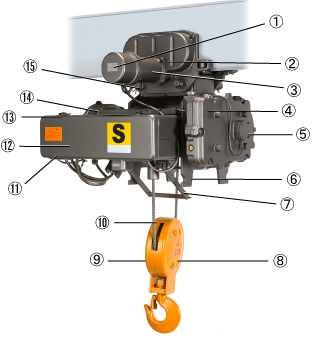

①横行ブレーキ ディスクタイプの電圧形直流ブレーキ
ブレーキトルク調整可能
②横行減速部分 グリース潤滑・単純2段減速・
密閉歯車箱
③横行モータ かご形・B種絶縁
④巻上げ減速部分 オイル潤滑
1/2t~3t、単純2段減速
4.8tは、単純3段減速
⑤エンコーダ モータの回転数と
回転方向を常時監視
⑥枠・巻胴 枠は監牢強固な銅板製
⑦巻上リミットスイッチ 2段切巻上リミットスイッチ
(常用でのご使用はさけてください)
⑧フックブロック 全面カバー・外れ止め付フック
⑨押しボタン用ケーブル 耐震形ケーブル
(吊下ワイヤ内臓)
⑩ワイヤロープ 平行ヨリロープ使用
ロープ末端は圧接止め
(φ14以下)
⑪セーフティモニタ(OLM基板) 過荷重防止機能や電子式上下限
リミットスイッチ等、安全機能を搭載。
7セグ表示で各種設定や履歴の
確認が容易です。
(その他機能は安全機能欄を参照)
⑫制御盤 カバーがワンタッチで開けられる
キャッチクリップ方式
⑬電磁石 4.8t以下:直流電磁石
⑭電磁ブレーキ 4.8t以下:自動調整装置付
      ディスクブレーキ
⑮締付ボルト 溝付ナット+割ピンで固定
⑯押ボタンスイッチ プラスチックケース


■標準仕様
電源 3相200V  50/60Hz  220V  60Hz
操作方式 押しボタン操作  巻上、横行、走行1段押込み
電動横行形 1/2t~3t:6点(上・下・東・西・南・北)
4.8t以上:8点(入・切・上・下・東・西・南・北)
定格 30分  JIS C 9620
給電方式 ケーブル給電、トロリ給電
(但し、トロリ、ケーブル共付属していません。)
周囲温度 -10℃~+40℃(凍結なきこと)
周囲湿度 90%RH以下(結露なきこと)
保護構造 簡易屋外形(制御箱とモータ部はIP44相当)
屋外での使用の際は、防雨カバーの取付や退避場所を準備下さい。
準拠規格 JIS C 9620 電気ホイスト、クレーン構造規格
塗装色 本体:メタリックグレー(マンセルN4.0相当)
フックブロック:マンセル 7.5YR7/14
押ボタン:マンセル 7.5YR7/13相当


■仕様一覧表
形名 容量
(t)
揚程(m) ワイヤーロープ 巻上
ローヘッド
構成 速度
m/s(m/min)
モータ
容量(kW) 定格電流
(A)
極数
低揚程 高揚程 4本吊 50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S2形 1/2 6 12 φ4 6×W
(19)
B種
JISG3525
0.183
(11)
0.217
(13)
1.0 1.2 6.9 6.5 4
1 φ6.3 2.0 2.4 12.6 12.4
2 φ8 6×Fi
(29)
B種
JISG3525
0.14
(8.4)
0.167
(10)
2.9 3.5 17.5 18.5
2.8 φ9 4.1 4.9 25.5 27.5
3 φ9 4.4 5.3 27 28.5
4.8 8 φ11.2 0.112
(6.7)
0.133
(8)
6.0 7.2 31 35.5
5 6.2 7.5 31 35.5

形名 容量
(t)
横行 普通形・ローヘッド
速度m/s
(m/min)
モータ
容量(kW)
定格電流(A) 極数
50Hz 60Hz 50Hz 60Hz 50Hz 60Hz
S2形 1/2 0.35
(21)
0.417
(25)
0.22 0.26 1.6 1.5 4
1
2 0.5 0.6 3.2 3.1
2.8
3
4.8 0.85 1.0 4.8 4.7
5
※1 1t2本吊のロープ構成は6×Fi(29)となります。

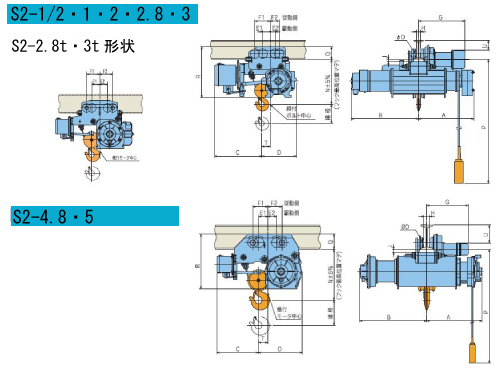

■見取り図

高速タイプ普通形低揚程電動横行ホイスト

●高速タイプローヘッド形低揚程電動横行ホイスト
品番 S2-1/2-LD2
容量(t) 1/2
揚程(m) 6
概略寸法
(mm)
A 433
B 528
C 371
D 272
E1 58
E2 38
F1 120
F2 70
N 345
O 73
P 6000
R 400
T 66
最小屈曲半径(m) 1.2(4.0)
概略質量(kg) 130
フックブロック質量
(kg)
5.5
I形鋼関連寸法
(mm)
G H J Q U
適用I形銅
(mm)
200×100×7 376 54 20 101 125
250×125×7.5
300×150×8
300×150×11.5 -
450×175×13 -
600×190×13 -
価格 ¥319,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。

●高速タイプローヘッド形低揚程電動横行ホイスト
品番 S2-1-LD2 S2-1-HD2 S2-2-LD2 S2-2-HD2
容量(t) 1 2
揚程(m) 6 12 6 12
概略寸法
(mm)
A 444 612 457 635
B 616 784 668 847
C 423 473
D 356 467
E1 100 105
E2 100 105
F1 140 135
F2 140 135
N 410 505
O 80 114
P 6000 12000 6000 12000
R 495 588
T 58 95
最小屈曲半径(m) 1.8(7.0) 1.8(5.0)
概略質量(kg) 195 205 295 330
フックブロック質量
(kg)
8 15
I形鋼関連寸法
(mm)
G H J Q U G H J Q U
適用I形銅
(mm)
200×100×7 372 48 21 140 155 453 40 26 167 140
250×125×7.5 385 74 19 142 203 465 64 24 169 188
300×150×8 478 90 23 170 237
300×150×11.5 478 90 14 179 228
450×175×13 -
600×190×13 -
価格 ¥371,000 ¥405,000 ¥487,500 ¥575,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。




●高速タイプローヘッド形低揚程電動横行ホイスト
品番 S2-2.8-LD3 S2-2.8-HD3 S2-3-LD3 S2-3-HD3
容量(t) 2.8 3
揚程(m) 6 12 6 12
概略寸法
(mm)
A 472 622 472 622
B 711 861 711 861
C 490 490
D 558 558
E1 105 105
E2 105 105
F1 175 175
F2 175 175
N 535 535
O 114 114
P 6000 12000 6000 12000
R 643 643
T 108 108
最小屈曲半径(m) 2.0 2.0
概略質量(kg) 390 425 390 425
フックブロック質量
(kg)
25 25
I形鋼関連寸法
(mm)
G H J Q U G H J Q U
適用I形銅
(mm)
200×100×7 - -
250×125×7.5 465 64 26 169 188 465 64 26 169 188
300×150×8 - -
300×150×11.5 478 90 16 179 228 478 90 16 179 228
450×175×13
600×190×13
価格 ¥625,000 ¥720,000 ¥625,000 ¥720,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。




●高速タイプローヘッド形低揚程電動横行ホイスト
品番 S2-4.8-LD3 S2-4.8-HD3 S2-5-LD3 S2-5-HD3
容量(t) 4.8 5
揚程(m) 8 12 8 12
概略寸法
(mm)
A 685 810 685 810
B 830 955 830 955
C 513 513
D 542 542
E1 110 110
E2 110 110
F1 185 185
F2 175 175
N 650 650
O 125 125
P 8000 12000 8000 12000
R 676 676
T 115 115
最小屈曲半径(m) 6.3 6.3
概略質量(kg) 570 640 570 640
フックブロック質量
(kg)
42 42
I形鋼関連寸法
(mm)
G H J Q U G H J Q U
適用I形銅
(mm)
200×100×7 - -
250×125×7.5 - -
300×150×8 - -
300×150×11.5 512 72 31 189 219 512 72 31 189 219
450×175×13 524 96 27 193 365 524 96 27 193 365
600×190×13
価格 ¥875,000 ¥1,095,000 ¥875,000 ¥1,095,000
(注)1.最小屈曲半径欄の(  )は右記I形鋼の場合を示します。
  ●S2-1/2、S2-1…150×75×5.5  ●S2-2…200×100×7 ※黄色は標準仕様を示します。
※ピンクは別売りのアタッチメントが必要です。


運賃、および消費税は、記載価格には、含まれていません。
