小型赤外線サーモグラフィ/品番 MD17PA-E4CH 【詳細表示】
商品番号 MD17PA-E4CH 価 格
小型赤外線サーモグラフィMD17PA-E4CH ●広角レンズ標準搭載で広範囲の把握が可能
●見やすい3形液晶
●落としても壊れない耐衝撃性構造
●解析ソフトを標準付属
小型赤外線サーモグラフィ
品番 MD17PA-E4CH
廃番
後継機種はこちら→MD17PA-E4AC
■特長
●小形・軽量
質量575gで手軽に持ち運びが可能

●温度範囲:-20~250℃
電気設備のメンテナンスなど使用可能

●フォーカスフリー
簡単操作で誰でも同じ測定が可能

●広角仕様:45°×34°
広角仕様で全体が把握可能

●耐衝撃構造
2mの高さから落としても壊れない耐衝撃性構造を採用


■小形カメラに見やすい液晶モニタ搭載で温度診断が簡単・便利
●ラインナップ比較画像
MD17PA-E4CH MD17PA-E5CH
MD17PA-E6CH MD17PA-E8CH

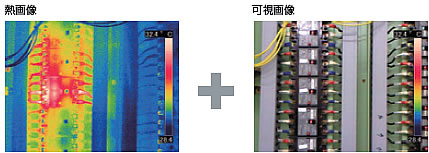

■MSX機能を標準搭載
●熱画像と可視画像の貼り合わせが可能です。
さらにMSX機能(スーパーファインコントラスト)搭載でより詳細に温度状態が確認できます。

■カメラ機能
●用途に合わせ、さまざまな温度表示機能をご用意しています。
画面中心のスポット温度を表示 エリア内の最高温度または最低温度を追従表示。(MD17PA-E4CH以外) 不良温度のみ表示することにより、
よりわかりやすく表示が可能
(MD17PA-E4CH、MD17PA-E5CH)


■解析ソフト (標準添付)
解析スポット、ライン、エリア(ボックス・サークル)などの解析ツールを用いての温度解析や、カラースケールの変更、
放射率、周囲温度などの測定条件の変更ができます。
インストール環境:Windows Vista SP1、7(32bit、64bit)、8(32bit、64bit)
●カメラからのインポート機能
●表示温度範囲の変更
●スポット、エリア、ライン、アイソサーモ、差分表示等解析が可能
●パラメータの変更
●融合画像の編集
●簡易レポート(PDF形式)の作成が可能


■オプションソフト
●標準解析ソフトの機能プラスとなり動画の収録やテンプレートを使用したレポート作成が可能です。

品  番 品  名 価  格
MD17PZ-FTPLS 動画収録機能付解析ソフト 廃番


●PCからリモートコントロールし、データを直接PCに転送・保存することが可能な解析ソフトウェアです。
カメラの温度レンジ設置、フォーカス調整(オートフォーカス機能付きカメラ)などカメラの操作も可能です。
熱画像を連続保存することで、温度変化の過渡現象を解析することができます。
熱画像は、30Hz~の保存に対応しグラフ作成機能としてプロットの時系列、ラインプロファイルがあります。
出力はCSVファイルやAVIファイルに対応しています。

品  番 品  名 価  格
MD17PZ-RES 動画解析ソフト(研究開発用途対応) 廃番



■仕様
品番 MD17PA-E4CH MD17PA-E5CH MD17PA-E6CH MD17PA-E8CH
画素数 80×60 120×90 160×120 320×240
検出素子 非冷却マイクロボロメータ
測定温度範囲 -20~250℃
温度分解能 0.15℃ 0.10℃ 0.06℃
測定視野角 45°×34°(測定距離 50cm以上)
フォーカス フリー
モニタ 3形液晶モニタ
空間分解能 10.3mrad 6.9mrad 5.2mrad 2.6mrad
可視画像 320×240
重ね合わせ機能 MSX表示 MSX表示
ピクチャインピクチャ表示
精度定格 測定値の±2%または±2℃のどちらか大きい値
フレームタイム 9Hz
データ保存 内蔵500枚
インターフェイス USB (MicroUSB)
測定機能 中心スポット温度表示 中心スポット温度表示
エリア
(最高または最低温度追従表示)
中心スポット温度表示
エリア
(最高または最低温度追従表示)
アイソサーモ機能(色アラーム)
温度スケール 自動/固定 自動/固定/マニュアル
電源 AC電源およびバッテリ
バッテリー リチウムイオンバッテリ 4時間
使用温度範囲 -15~50℃
保存温度範囲 -40~70℃
防塵防滴構造 IP54
耐衝撃性 25.G
耐振動性 2G
外形寸法 (W)95mm×(H)244mm×(D)140mm
質量 575g
価格 廃番 廃番 廃番 廃番



■測定距離と測定面の関係
測定距離(a) 0.5m 1m 2m 3m 5m 10m
水平視野(b) 0.41m 0.82m 1.65m 2.47m 4.12m 8.24m
垂直視野(c) 0.31m 0.62m 1.24m 1.85m 3.09m 6.18m
1画素あたりの視野(d)
(mm□)
MD17PA-E4CH 5.1 10.3 20.6 30.9 51.5 103.0
MD17PA-E5CH 3.4 6.9 13.8 20.7 34.5 69.0
MD17PA-E6CH 2.6 5.2 10.4 15.6 26.0 52.0
MD17PA-E8CH 1.3 2.6 5.2 7.8 13.0 26.0


■標準構成
カメラ本体(45°広角レンズ)、バッテリ、AC電源ユニット、USBケーブル、ソフトウェア(DVD-ROM)
取扱説明書(DVD-ROM)、キャリングケース、MD17PA-E8CHのみ予備バッテリ・充電器(スタンド+電源アダプタ)付

■オプション
専用ポーチ、ツールベルト、充電器(スタンド+電源アダプタ)
