小型電動チェンブロック 品番 M509RC-20010 【詳細表示】
商品番号 M509RC-20010 価 格

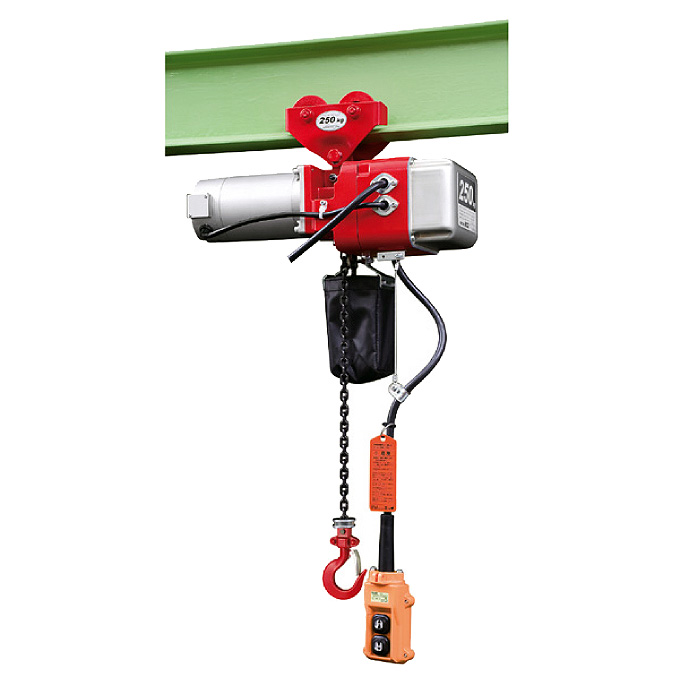

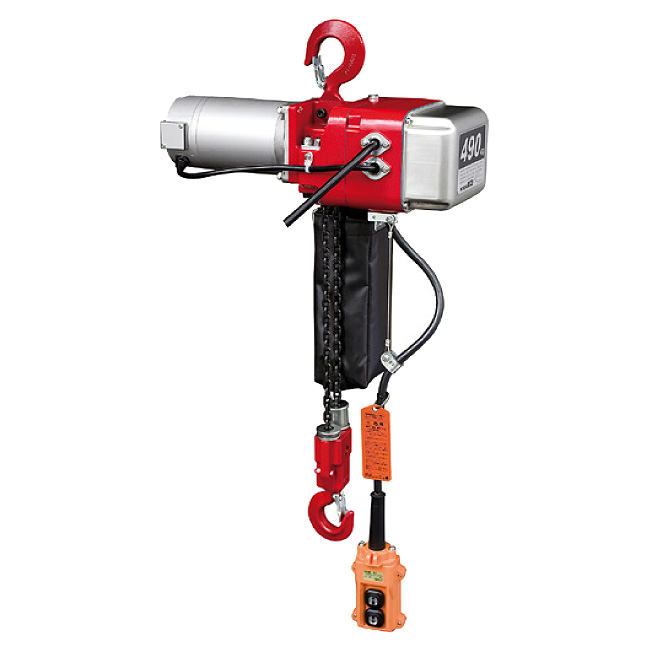

小型電動チェンブロックM509RC-20010 さらなる進化を遂げ、工場・建築現場から、ご家庭・ホビーまで、幅広くご使用いただけます。 小型電動チェンブロックシリーズ
品番 M509RC-20010
価格は下記を参照下さい
■特徴
●家庭用電源[AC100V]のコンセントに差し込むだけで簡単にご使用できます。
バッテリー専用タイプ[DC24V(※1)は、車などのバッテリー電源でご使用いただけます。
●つり代を有効に使えるフック間最小距離と、定格荷重のアップ[250kgモデル]によりさらに使いやすくなりました。
●新たに490kgモデルをラインアップしました。
●ギヤおよびメカニカルブレーキはオイルバス方式のため、耐摩擦性に優れ高寿命です。
●フリクションクラッチ式過巻防止装置(※2)を標準装備しています。
●ロードチェーンは特殊合金鋼を使用していますので強じんです。
また、用途に応じ、オプションとして防錆処理チェーンもご用意しています。
●2速形は、2段押し込みの押ボタンスイッチにより速度の切り替えが容易に行えます。
またオプションとして、押ボタンスイッチのボリューム調整で速度変更が行えるタイプもご用意しています。
●手押横行式トロリへの取付は、結合タイプとつり下げタイプ(※3)の2種類をご用意しています。
また、ハンドクレーン(※4)との組み合わせにより、作業空間を広く自在にご使用いただけます。

※1 フル充電した軽トラック用バッテリー"30A19R(5時間率容量21Ah)×2個"を使用すると、約2時間の操作が可能です。車載にてご使用される場合は、アイドリング状態でお使いください。
※2 フリクションクラッチ式過巻防止装置は非常用です。高頻度に作動させる使い方はしないでください。また、上限および下限で過巻防止装置を作動させた状態での放置は絶対にしないでください。
※3 つり下げるタイプの場合、結合タイプよりフック間最小距離Gが長くなります。
※4 トロリは専用品となります。走行はシングルガーダ・クレーンシステムのとき可能です。


■仕様 ☆印…高速タイプ
●懸垂形
型式 種類 電源 定格
荷重
(kg)
標準
揚程
(m)
巻上速度(m/s)※5 DCモータ
出力(w)
短時間
定格
(min.)
標準速 低速
M509RC-20010 1速形 単相
AC100V
50/60Hz
100 3/6 0.167
[10m/min]
- 200 25
M590RC-20025 250 0.167
[10m/min]
400 25

M590RC-20025H
0.2
[12m/min]
600 25
M590RC-20049 490 0.0783
[4.7m/min]
400 25

M590RC-20049H
0.0933
[5.6m/min]
600 25
M590RCT-20010 2速形 100 0.167
[10m/min]
0.0167
[1m/min]
200 25
M590RCT-20025 250 0.167
[10m/min]
400 25

M590RCT-20025H
0.2
[12m/min]
0.05
[3m/min]
600 25
M590RCT-20049 490 0.0783
[4.7m/min]
0.0167
[1m/min]
400 25

M590RCT-20049H
0.0933
[5.6m/min]
0.025
[1.5m/min]
600 25
M590RC-20025DC 1速形 DC24V 250 0.0833
[5m/min]
- 200 30

品番 負荷
時間率※6
(%ED)
巻上の等級 ロードチェーン 電源
ケーブル長さ
(m)
質量
(≒kg)
価格
線径
(mm)
掛数
(本)
M509RC-20010 40 M3 4 1 5 13/14 ¥Mail
M590RC-20025 30 M4 18/19 ¥Mail

M590RC-20025H
30 M4 16.5/17.5 ¥Mail
M590RC-20049 30 M4 2 20.5/23 ¥Mail

M590RC-20049H
30 M4 19/21.5 ¥Mail
M590RCT-20010 40 M3 1 13/14 ¥Mail
M590RCT-20025 30 M4 18/19 ¥Mail

M590RCT-20025H
30 M4 16.5/17.5 ¥Mail
M590RCT-20049 30 M4 2 20.5/23 ¥Mail

M590RCT-20049H
30 M4 19/21.5 ¥Mail
M590RC-20025DC 40 M4 1 18/19 ¥Mail
※5 巻上速度は定格荷重における平均的な値です。負荷の状態・巻上/巻下・電源電圧/周波数により値は変化しますので参考としてください。
※6 負荷時間率とは、定格荷重の63%の荷重における作業時間に対する運転時間の割合。



●手押横行式
型式 種類 電源 定格
荷重
(kg)
標準
揚程
(m)
巻上速度(m/s)※5 DCモータ
出力(w)
短時間
定格
(min.)
標準速 低速
M509RCP-20010 1速形 単相
AC100V
50/60Hz
100 3/6 0.167
[10m/min]
- 200 25
M590RCP-20025 250 0.167
[10m/min]
400 25

M590RCP-20025H
0.2
[12m/min]
600 25
M590RCP-20049 490 0.0783
[4.7m/min]
400 25

M590RCP-20049H
0.0933
[5.6m/min]
600 25
M590RCTP-20010 2速形 100 0.167
[10m/min]
0.0167
[1m/min]
200 25
M590RCTP-20025 250 0.167
[10m/min]
400 25

M590RCTP-20025H
0.2
[12m/min]
0.05
[3m/min]
600 25
M590RCTP-20049 490 0.0783
[4.7m/min]
0.0167
[1m/min]
400 25

M590RCTP-20049H
0.0933
[5.6m/min]
0.025
[1.5m/min]
600 25
M590RCP-20025DC 1速形 DC24V 250 0.0833
[5m/min]
- 200 30

品番 負荷
時間率※6
(%ED)
巻上の等級 ロードチェーン 電源
ケーブル長さ
(m)
質量
(≒kg)
価格
線径
(mm)
掛数
(本)
M509RCP-20010 40 M3 4 1 5 15/16 ¥Mail
M590RCP-20025 30 M4 20/21 ¥Mail

M590RCP-20025H
30 M4 18.5/19.5 ¥Mail
M590RCP-20049 30 M4 2 26.5/29 ¥Mail

M590RCP-20049H
30 M4 25/27.5 ¥Mail
M590RCTP-20010 40 M3 1 15/16 ¥Mail
M590RCTP-20025 30 M4 20/21 ¥Mail

M590RCTP-20025H
30 M4 18.5/19.5 ¥Mail
M590RCTP-20049 30 M4 2 26.5/29 ¥Mail

M590RCTP-20049H
30 M4 25/27.5 ¥Mail
M590RCP-20025DC 40 M4 1 20/21 ¥Mail
※5 巻上速度は定格荷重における平均的な値です。負荷の状態・巻上/巻下・電源電圧/周波数により値は変化しますので参考としてください。
※6 負荷時間率とは、定格荷重の63%の荷重における作業時間に対する運転時間の割合。



■寸法表 (表の数値は改良のため変更することがあります。)
型式 種類 定格荷重
(kg)
揚程(m) 外形寸法(mm) ※参考値
A B ※C D E ※F G
M509RC-20010 懸垂形 100 3 179 187 24 82 80 24 305
 M590RCT-20010 6
M590RC-20025 250 3 236
(228)
199 24 88 91 24 310
 M590RCT-20025 6
 M590RC-20025H 3
 M590RCT-20025H 6
M590RC-20049 490 3 25 109 71 20 390
 M590RCT-20049 6
 M590RC-20049H 3
M590RCT-20049H  6
M590RC-20025DC 250 3 24 88 91 24 310
6
M590RCP-20010 手押横行式 100 3 179 187 - 82 80 24 275
M590RCTP-20010 6
M590RCP-20025 250 3 236
(228)
199 88 91 24 280
M590RCTP-20025 6
M590RCP-20025H 3
M590RCTP-20025H 6
M590RCP-20049 490 3 109 71 20 370
 M590RCTP-20049 6
 M590RCP-20049H 3
M590RCTP-20049H  6
M590RCP-20025DC 250 3 88 91 24 280
6


型式 種類 外形寸法(mm) ※参考値
H I K L ※M ※P ※Q ※S(m)
M509RC-20010 懸垂形 - - - - - 385 120 2.5
M590RCT-20010 485 5.5
M590RC-20025 390 120 2.5
M590RCT-20025
M590RC-20025H
M590RCT-20025H 490 5.5
M590RC-20049 500 140 2.5
M590RCT-20049
M590RC-20049H
M590RCT-20049H 500 180 5.5
M590RC-20025DC 390 120 2.5
490 5.5
M590RCP-20010 手押横行式 28+b/2 92 160 12-t2 b-34 355 120 2.5
M590RCTP-20010 455 5.5
M590RCP-20025 360 120 2.5
M590RCTP-20025
M590RCP-20025H
M590RCTP-20025H 460 5.5
M590RCP-20049 93 105 195 23-t2 b-43 480 140 2.5
M590RCTP-20049
M590RCP-20049H
M590RCTP-20049H 480 180 5.5
M590RCP-20025DC 28+b/2 92 160 12-t2 b-34 360 120 2.5
460 5.5

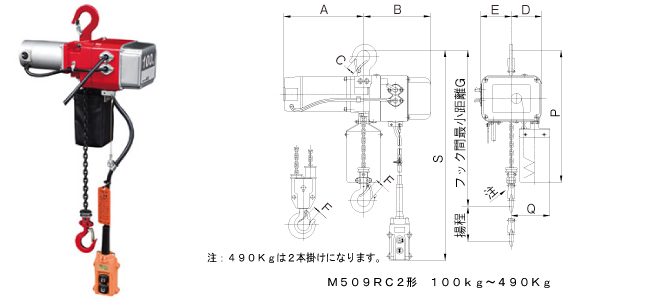

●M509RC2形
小型電動チェンブロックM509RC-20010

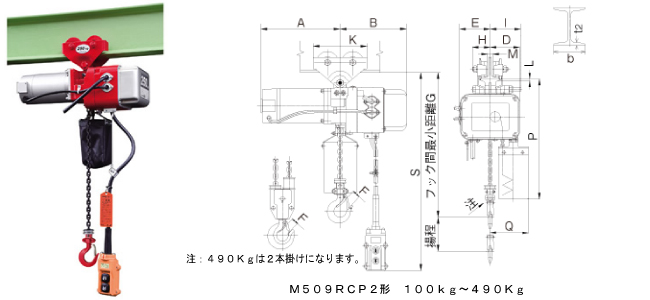

●M509RCP2形
小型電動チェンブロックM509RC-20010

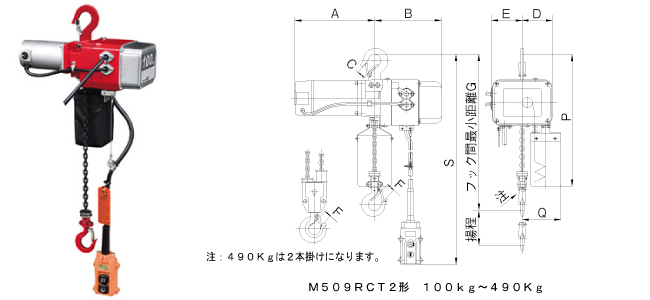

●M509RCT2形
小型電動チェンブロックM509RC-20010

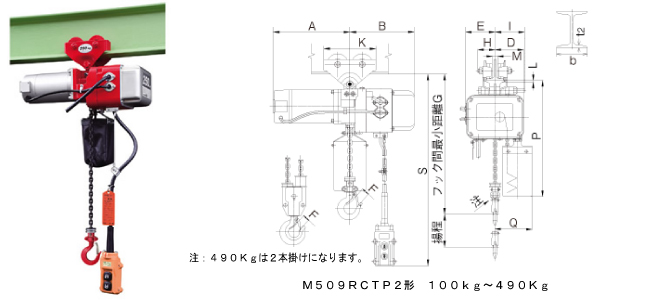

●M509RCTP2形
小型電動チェンブロックM509RC-20010

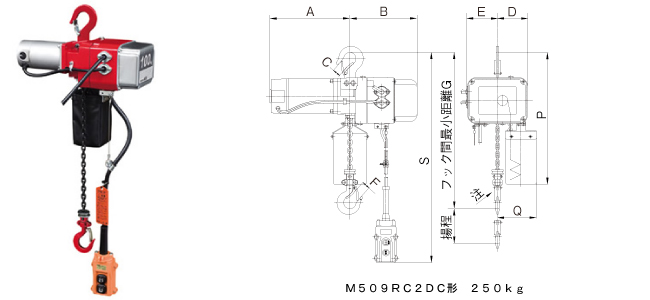

●M509RC2DC形
小型電動チェンブロックM509RC-20010

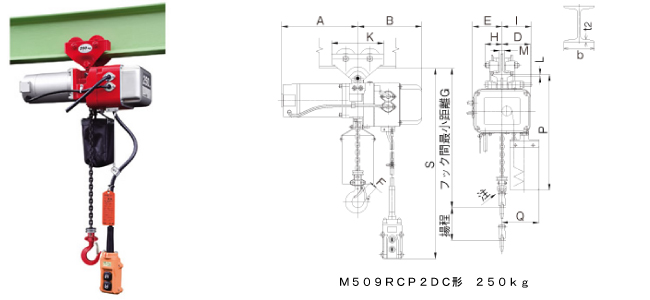

●M509RCP2DC形
小型電動チェンブロックM509RC-20010



■専用トロリ
●横行レールの選択 特殊ホイール形状により、I形鋼・H形鋼の両方に対応
●横行レール幅の調整 調整カラーの入れ替えで3段階可能(諸元表をご覧ください)
小型電動チェンブロックM509RC-20010


■諸元表
型式 タイプ 定格荷重
(kg)
横行レール
I形鋼
(mm)
最小
回転半径
(mm)
試験荷重
(kg)
質量
(≒kg)
価格
M590RPT-50010 結合タイプ 100 100×50×5
125×75×5.5
180×100×6
600 125 2.2 ¥Mail
M590RPT-50025 250 375 ¥Mail
M590RPT-50049 490 125×75×5.5
180×100×6
250×125×7.5
800 613 6 ¥Mail
M590PT-50010 つり下げタイプ 100 100×50×5
125×75×5.5
180×100×6
600 125 2.2 ¥Mail
M590PT-50025 250 375 ¥Mail

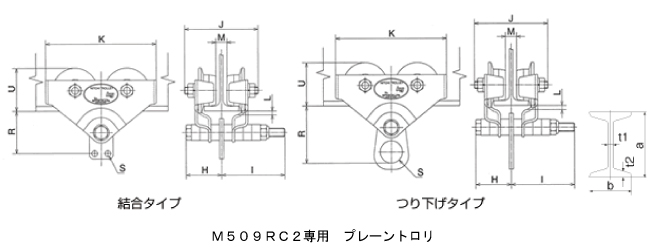

■寸法
型式 H I J K L M R S U
M590RPT-50010 52 92 b+56 160 12-t2 b-34 70-t2 2×8.5 55+t2
M590RPT-50025
M590RPT-50049 93 105 b+51 195 23-t2 b-43 88-t2 73+t2
M590PT-50010 52 92 b+56 160 12-t2 b-34 91-t2 32 55+t2
M590PT-50025
小型電動チェンブロックM509RC-20010

運賃、および消費税は、記載価格には、含まれていません。
