φ5.5mm超小型カメラ/品番 M244P-0804P-52-1M 【詳細表示】
商品番号 M244P-0804P-52-1M 価 格
φ5.5mm超小型カメラ/M244P-0804P-52-1M φ5.5mm超小型カメラ
品番 M244P-0804P-52-1M
価格は下記をご覧ください。
●直径φ5.5mmの超小型CMOSカメラ。LED照明付き(4個)のタイプもあります。
●CCD並みの画質を有するCCIQ撮像素子(646×496画素1/8"CMOS)を搭載
●コントローラ内蔵 カメラから直接ビデオ信号を取り出せます。(ケーブル長は最大30m)
●別売のデジタルレコーダに接続することで録画も電源供給も可能です。
●IP67防水仕様

φ5.5mm超小型カメラ/M244P-0804P-52-1M

■特長
●φ5.5mm×27mmの超小型ヘッドを持つCMOSカメラです。(1/8”CMOSセンサー採用)
●外部コントローラが無く、カメラから直接アナログビデオ信号を取り出せますので、ケーブルを長く延長可能。(最大30mまで)
●出力はビデオ端子(RCA)出力または角形4ピンコネクタ(ビデオ、電源、GND)。一般的なビデオ端子(RCAコネクタ)入力のあるTVモニターで見ることが可能です。
●別売の液晶付きビデオレコーダと角形4ピン変換プラグにより接続可能。(電源供給も可能です。)
●角形4ピンの他にもコネクタの無いバラ線出力タイプもございます。(電源電圧3.3V)
角形4ピン変換プラグ

品番 M244P-0804P M244P-0804FLMCS M244P-0804TC M244P-0804TW
出力部 角4ピン出力コネクタ
(被覆線)
先端部RCA
電源ジャック
先端部バラ線
(被覆線)
バラ線出力
(5cm)
信号 NTSCビデオ出力、DC3.3V入力(130mA~)、GND
※電源ジャック付タイプはケーブル内部で12V→3.3V変換を行っています。


※LED付きタイプ(L)のPOWER(電源3.3V)はLED電源と共通。
M244-0804P、M244-0804FLMCS、タイプはアダプタ(AC100-240V)付き。
ACアダプタは+12V出力でカメラケーブル内で+3.3Vに変換されています。
M244-0804P、は角4ピン→RCA、DCジャック変換ケーブルも同梱されており、一般的なTVモニタでもご覧になれます。


■共通仕様
ヘッドサイズ φ5.5×27mm
撮像素子 1/8"カラーCMOSセンサー
ビデオ NTSC(EIA)
有効画素数 656×496
解像度 400TV本
S/N比 41.6dB
ダイナミックレンジ 56.48dB
水平同期信号 15.734kHz(NTSC)、15.625kHz(PAL)
垂直同期信号 60Hz(NTSC)、50Hz(PAL)
被写体最低照度 1Lux (F1.2)
映像出力信号
(コンポジット)
1Vp-p,75ohms Composite
レンズ 1.88mm/F2.8(52°)
1.85mm/F2.8(62°)
1.498mm/F7(75°)
保管温度範囲 -30~60℃
動作温度範囲 -10~45℃
電源 DC 6~12V
※バラ線タイプは3.3V
消費電流 130mA(LED付き)


■仕様
品番 レンズ LED コネクタ仕様 ケーブル長
M244P-0804P-52-1M f1.88mm/F2.8
(画角52°)
無し 角4ピンコネクタ 1m
M244P-0804P-52-10M 10m
M244P-0804P-52-30M 30m
M244P-0804P-52L-1M 4 1m
M244P-0804P-52L-10M 10m
M244P-0804P-52L-30M 30m
M244P-0804FLMCS-52-1M 無し RCA、DCジャック 1m
M244P-0804FLMCS-52-10M 10m
M244P-0804FLMCS-52-30M 30m
M244P-0804FLMCS-52L-1M 4 1m
M244P-0804FLMCS-52L-10M 10m
M244P-0804FLMCS-52L-30M 30m
M244P-0804TC-52-1M 無し 先バラ丸ケーブル 1m
M244P-0804TC-52L-1M 4 1m
M244P-0804TW-52 無し 3単線(コネクタ無し) -
M244P-0804TW-52L 4 -









品番 レンズ LED コネクタ仕様 ケーブル長
M244P-0804P-62-1M f1.85mm/F2.8
(画角62°)
無し 角4ピンコネクタ 1m
M244P-0804P-62-10M 10m
M244P-0804P-62-30M 30m
M244P-0804P-62L-1M 4 1m
M244P-0804P-62L-10M 10m
M244P-0804P-62L-30M 30m
M244P-0804FLMCS-62-1M 無し RCA、DCジャック 1m
M244P-0804FLMCS-62-10M 10m
M244P-0804FLMCS-62-30M 30m
M244P-0804FLMCS-62L-1M 4 1m
M244P-0804FLMCS-62L-10M 10m
M244P-0804FLMCS-62L-30M 30m
M244P-0804TC-62-1M 無し 先バラ丸ケーブル 1m
M244P-0804TC-62L-1M 4 1m
M244P-0804TW-62 無し 3単線(コネクタ無し) -
M244P-0804TW-62L 4 -










品番 レンズ LED コネクタ仕様 ケーブル長
M244P-0804P-75-1M f1.498mm/F7
(画角75°)
無し 角4ピンコネクタ 1m
M244P-0804P-75-10M 10m
M244P-0804P-75-30M 30m
M244P-0804P-75L-1M 4 1m
M244P-0804P-75L-10M 10m
M244P-0804P-75L-30M 30m
M244P-0804FLMCS-75-1M 無し RCA、DCジャック 1m
M244P-0804FLMCS-75-10M 10m
M244P-0804FLMCS-75-30M 30m
M244P-0804FLMCS-75L-1M 4 1m
M244P-0804FLMCS-75L-10M 10m
M244P-0804FLMCS-75L-30M 30m
M244P-0804TC-75-1M 無し 先バラ丸ケーブル 1m
M244P-0804TC-75L-1M 4 1m
M244P-0804TW-75 無し 3単線(コネクタ無し) -
M244P-0804TW-75L 4 -










■オプション
<ポータブルビデオレコーダー>
M244P-E300E M244P-E600SD
●2.5インチ液晶
●アナログビデオ映像をSDカード(最大32GB)
に録画
●720×480画素H.264圧縮動画で保存
●USB2.0でPCにデータ転送
●DC5Vを外部のTVカメラ等に供給可能
●タッチパネル3.5インチ液晶
●アナログビデオ映像を1.8インチ160GBハードディスクに録画
(SDカード記録タイプもあります。)
●720×480画素MPEG-4圧縮動画で保存
●USB2.0でPCにデータ転送
●DC5Vを外部のTVカメラ等に供給可能

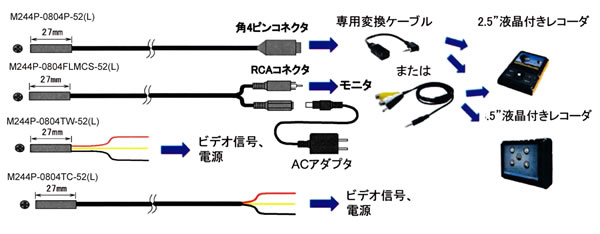

■接続図


■仕様
品番 M244P-E300E
液晶 2.5” TFT
記録メディア SDカード(最大32G)
解像度 VGA(640×480)
圧縮方式 H.264方式 D1 720×480動画、JPG静止画
記録再生 30フレーム/秒音声・映像リアルタイム同期録画、再生
機能 日付、時間スタンプ機能
省電力機能
電池容量低下警告機能
LCD表示ON/OFF機能
スケジュール記録
赤外線リモコン
PCインターフェース USB2.0
入力端子 2.5mmイヤフォンジャック(ビデオ入力、カメラ用+5V出力)
出力端子 3.5mmイヤフォンジャック(ビデオ出力)
電源 5V DCアダプタ
充電池 NP-60(1030mAh)
ビデオ出力信号 コンポジットビデオ(NTSC/PAL自動検知)
寸法 63.5(L)×95.5(H)×21(W)mm


品番 M244P-E600SD
録画機能 映像圧縮規格 MPEG-4 ISO/IEC 14496-2、MPEG-4 (AVI)
音声圧縮 ADPCM
ビットレート 3M bps
リアルタイム録画
(AVI Line in)
RTCスタンプ機能
(ストリーミング埋め込み)
モーション検知機能
エンドレスループ録画機能
スケジュール記録
サポート(4プログラム)
音声入力切替 オーディオ入力、内蔵マイク、屋内専用マイク
動画フォーマット AVI
静止画フォーマット JPEG(VGA画質)
I/O
インタフェース
AV ライン入力 2.5mmイヤフォンジャック
AVライン出力 2.5mmイヤフォンジャック
USBジャック 10ピン USB、充電
SDカードスロット SDHC
赤外線リモコン
1.8"ハードディスクドライブ -
表示画面他 タッチパネル 3.5” TFT LCD
バッテリー リチウムイオンバッテリー NP120(2000mAh)
電源 100~240V 50/60Hz ACアダプター、DC5V 2A出力電源
バッテリーステータス (a) Full(100% 2時間)
(b) Middle(50% 1時間)
(c) Low battery(10% 10分)30秒間LED点滅
(d) 電源OFF(5%)赤色LED点灯1分後
ストレージ SDカード※1
※1:SD1.0、SD2.0(SDHC)ともに最大32GBまでサポート

運賃、および消費税は、記載価格には、含まれていません。
