■特長
WiFi無線を採用した高速通信と、強力なデータ処理機能で、振動測定に困難を伴っていたシーンでも、精密な測定が可能に。
ご要望の多かったスマートフォン向けアプリも登場し、さらに使いやすくなりました。
※タブレット端末は製品に含まれません
■こんなシーンで活躍します
WiFiと、強力なデータ処理機能で、これまで測定に困難を伴っていたシーンでも、精密な測定を可能にします。
・設備機械の保守点検
・振動調査
・微小変位測定
・激しく振動する場所（ロボットアーム など）
・高所（クーリングタワー など）
・狭い場所（機械の隙間など）
・隔たりのある場所（クリーンルーム など）

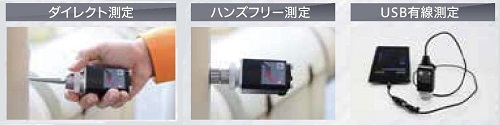

■選べる3タイプの測定方法
①ダイレクト測定
専用プローブ（標準）を押し当てることで、測りたい振動をそのまま測定することができます。またケーブルの機器への巻き込みの心配がないので安全に測定できます。
②ハンズフリー測定
マグネット式なので両手を離して測定することができます。（小型マグネットは別売オプションです。）
③USB有線測定
無線が繋がりにくい環境でも安定した測定が可能です。
■Android OSでの計測
Android端末で簡単測定（専用アプリを2種類ご用意）
＜機能比較早見表＞
| 端末ソフト機能 |
機能説明 |
タブレット用アプリ |
スマホ用アプリ |
| OA値計測 |
加速度・速度・変位を
同時に計測・表示します。 |
◎ |
◎ |
| 判定値機能 |
測定結果に対してその場で
Good/Badの判定が可能です。 |
◎ |
◎ |
| FFT/波形解析 |
周波数分析や波形形状から
振動現象を解析します。 |
◎ |
× |
| モニタリング機能 |
心電図のように
振動波形を連続表示します。 |
◎ |
× |
| CSV形式保存 |
端末内にエクセルファイル形式で
データ保存します。 |
× |
◎ |
| トレンドグラフ |
測定値の増減を
時系列に表示します。 |
× |
◎ |
| オプションソフトの通信 |
データ管理ソフト（M23CV-DB2012I）、
設備診断ソフト（M23CV-DS2013TRI）への接続 |
◎ |
◎ |
■WiFi無線を採用した高速通信
隔たりのある場所でもWiFi無線で遠隔測定が可能

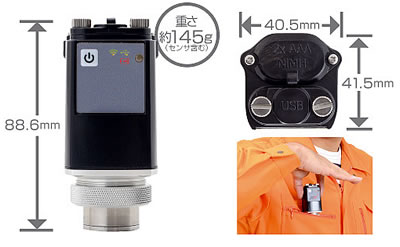

■軽量でコンパクトサイズ
重さ約145g（センサ含む）、胸ポケットにすっぽり収まるコンパクトデザイン

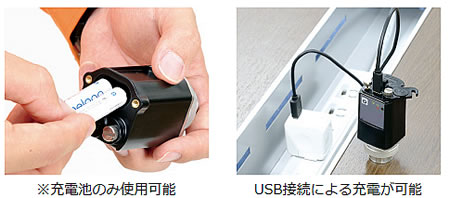

■単4電池 2本で連続6時間動作が可能
■その他の特長
●4Mbitの大容量メモリにより長時間のデータ保存が可能
●生活防水対応（IP65）
●ストラップ装着が可能
●コネクタタイプでオプションセンサにも対応
■専用アプリの機能
※専用アプリはGoogle Playからダウンロード可能です。
| ●同時測定（タブレット用/スマホ用アプリ） |
振動を表現するファンクションは複数あり、一般の振動計ではファンクションを切り替えながら何度も同じ箇所を測定する必要がありました。
同時測定機能を使えば、一度測定開始キーを押すだけで自動的に変位・速度・加速度、そしてベアリングのコンディション診断用のエンベロープ加速度を同時に測定できますので、作業の軽減と測定漏れを防げます。 |
| ●判定値搭載（タブレット用/スマホ用アプリ） |
初めての測定では判定値が無いため判断難しかったブロア、モータ等の回転機械のコンディションチェックを、測定したデータコンディションで即座に判断できます。
M23CV-VM2012Iシリーズは、ISO-10816[ JIS-B-0906]規格の振動シビアリティとベアリング用のオリジナル判定値機能を搭載し、測定後その場で、誰でも同じ良否判断ができます。 |
| ●FFT分析機能（タブレット用アプリ） |
振動測定をしたらレベルが大きかった場合、FFT分析することが可能です。
小さなボディで12800lineの高分解能を有し、ベアリング振動を周波数成分で比較できます。 |
| ●データ保存（タブレット用アプリ） |
| 採取したデータは全て保存が可能です。データ管理ソフトウェアを使用すれば、PCへ転送し効率の良いデータ管理が可能です。 |
| ●USB有線接続機能（タブレット用/スマホ用アプリ） |
| 無線が使えない場面でも、USBでタブレットと接続し、有線で計測を行うことが可能です。 |
| ●波形測定機能（タブレット用アプリ） |
うなり現象やベアリングの傷は波形に特徴があり、グラフを見ることで簡単に確認することができます。
最大30分（条件による）の長い波形を記録することも可能です。 |
| ●連続モニタリング機能（タブレット用アプリ） |
| 波形データ及びFFTをほぼリアルタイムにモニタリングできます。 |
| ●ルート設定機能（タブレット用アプリ） |
巡回する測定箇所と順番を指定しておくと、その順番どおりに測定点を表示します。
機械名、測定場所、管理番号などで、データを管理できます。
※オプション（データ管理ソフトウェア）の購入が必要です |
| ●トレンドグラフ機能（スマホ用アプリ） |
| これまでデータ管理ソフトを使わないと実現できなかったトレンドグラフが、スマホ用アプリだけで表示ができます。さらにそのデータをCSVで保存し、メールに添付することも可能になります。 |

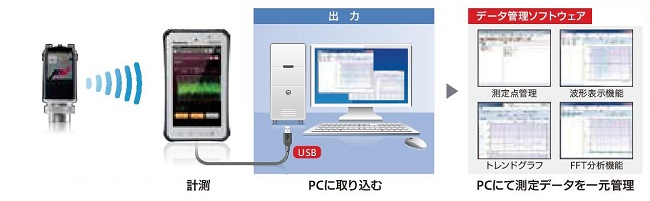

■データ管理ソフトウェア（M23CV-DB2012I)
データ管理ソフトウェアは、測定したデータを、パソコンで活用するためのソフトウェアです。
データベースにSQLiteを採用。データのやりとりはUSB経由で行うことができ、PCに取り込んだ測定データを一元管理し、トレンドグラフ、波形グラフを表示するアプリケーションです。
● Tablet PCからパソコンにデータ転送・同期が可能
● 測定点管理・トレンドグラフ・波形グラフ表示・FFT分析機能
● 測定データのグラフはExcelファイルフォーマットで出力、印刷可能
● FFTデータ、波形データは、CSVフォーマットで出力可能
● 言語対応：日本語・英語・韓国語・中国語（簡体字／繁体字）

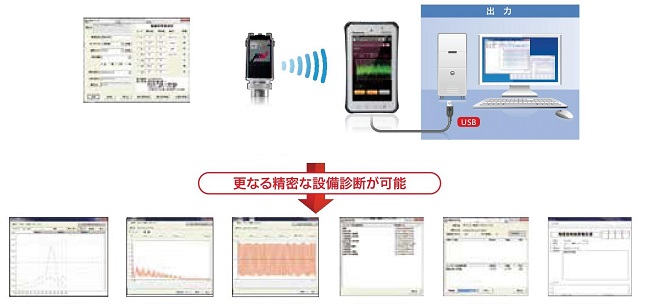

■設備診断ソフトウェア（M23CV-DS2013TRI)
事前に設備マスタ登録にて、管理設備の物理的パラメーター情報を設定することで、測定したデータを元にPCで、異常周波数を表示したり、判定機能をもった原因別診断を行ったりできます。
| トレンドグラフ |
閾値との比較管理ができます |
| FFTグラフ |
卓越周波数の確認が可能です |
| 振動波形表示 |
振幅の変化を確認します |
| 異常周波数 |
精密診断推論用周波数を表示します |
| 原因別診断 |
原因別に異常がないか判定します |
| 報告書出力 |
レポートを自動作成します |
● M23S-2005TrVの機能を継承
● マスタ登録で軸受情報・判定基準などを設定可能
● 簡易診断機能で傾向管理が、精密診断機能でアンバランス・ミスアライメントなどの項目別診断が可能
● 報告書の作成が可能
● 言語対応：日本語・英語
■仕様
| 品名 |
小型Wi-Fi振動計 |
小型Wi-Fi振動計（コネクタタイプ） |
| 品番 |
M23CV-VM2012I |
M23CV-VM2012CI |
 |
 |
| インターフェース |
無線LAN：IEEE802.11b、WiFi準拠、128bit WEP対応、WPA/WPA2対応 |
| 無線通信モード |
インフラストラクチャーモード |
| 搭載メモリ容量 |
4Mbit×16bank |
| 使用電源 |
単4型（AAA）充電式電池2本 |
| 消費電流 |
測定中の状態（WiFi使用時）：約150mA |
| 使用温度範囲 |
+5℃ ～ +50℃（付属電池のみで保証） |
| 使用湿度範囲 |
30～90%（結露しないこと） |
| サンプリング周波数 |
最大76.8kHz |
| AD分解能 |
16bit |
| 動作タブレットOS |
Android4.1以降（下記表をご参考ください。） |
| 質量 |
約145g |
約130g（センサ含まず） |
| 寸法 |
奥行41.5mm×横幅40.5mm×高さ88.6mm |
奥行41.5mm×横幅40.5mm×高さ88mm |
| センサ |
圧電式加速度センサ |
電圧出力センサ、ICP基準センサ |
| 加速度周波数範囲 |
10～10kHz |
- |
| 速度周波数範囲 |
10～1kHz |
- |
| 変位周波数範囲 |
10～150Hz |
- |
| 計測最大加速度 |
500m/s2 |
- |
| 電圧出力ポート |
- |
-5V、+5V |
| ＩＣＰポート |
- |
+24V（2mA） |
| 電圧入力ポート |
- |
±2.5V |
| センサ入力IF |
- |
HR10A（丸型6ピン） |
| 標準構成品 |
本体、USB充電アダプタ、microUSBケーブル、単4ニッケル水素電池 |
| ピックアップ用プローブ |
- |
| 価格 |
￥197,000 |
￥197,000 |
■推奨端末機
| 推奨タブレット（7インチ以上） |
推奨スマホ |
| Google Nexus7 |
Google Nexus5X 6.0.1（推奨） |
| Google Nexus9 |
ASUS Zenfone3 ASUS_Z012DA 6.0.1（動作確認済） |
| ASUS Fonepad7 ME372 |
京セラ TORQUE G01 KYY24 4.4.2（動作確認済） |
| |
SONY XPERIA A2 SO-04F 4.4.2（動作確認済） |
| |
Google Nexus5 6.0.1（動作確認済） |
■オプション
| 品番 |
品名 |
対応品番 |
価格 |
| M23CV-DB2012I |
データ管理ソフトウェア |
M23CV-VM2012I
M23CV-VM2012CI |
￥96,500 |
| M23CV-DS2013TRI |
設備診断ソフトウェア |
￥245,000 |
| M23CV-B2012I |
キャリングケース |
￥19,500 |
| M23CV-MH202RI |
小型マグネット |
M23CV-VM2012I |
￥27,200 |
| M23CV-MH203RI |
小型マグネット（曲面取付用） |
￥27,200 |
| M23CV-PI2001I |
ピックアップ用長プローブ |
￥8,700 |
| M23CV-CE2012I-3M |
長尺ケーブル3m |
M23CV-VM2012CI |
￥12,800 |
| M23CV-CE2012I-10M |
長尺ケーブル10m |
￥14,800 |
| M23CV-VP2012AI |
圧電式加速度ピックアップ |
￥59,500 |
| M23CV-VP2012PS1I |
低域振動測定用ピックアップ |
￥126,000 |
| M23CV-CA2012I |
チャージアンプ |
￥42,500 |
| M23CV-HL2012I |
専用ホルダ |
￥3,700 |
| M23CV-CC2012II |
ICPセンサー接続用入力ケーブル |
￥12,000 |
| M23CV-CC2012VI |
電圧入力用センサケーブル |
￥9,800 |
|
