■特徴

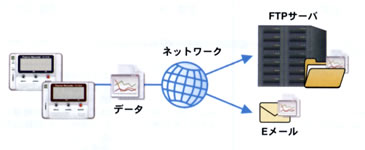

●測定値を自動送信
現在値・記録データを、EメールやFTPサーバへ自動送信するシステムが構築できます。
●自動収集機能搭載
記録データは、付属ソフトウェアにより自動収集させることができます。
サーバ環境を用意できない場合でもデータ収集に手間はかかりません。

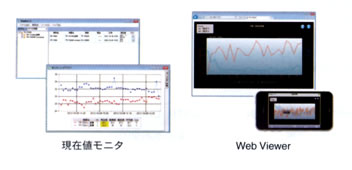

●充実したモニタリング機能
付属ソフトウェアのほか、ご使用のブラウザでも現在値のモニタリングが可能で、
設定した間隔で自動的に現在値を表示します。
●警報監視機能で異常を通知
あらかじめ設定した上下限値・判定時間を超えた場合、
Eメールや外部接点出力によりお知らせします。
●インターネットでデータを共有
「おんどとり Web Storage」を使えば、インターネット経由でどこからでもデータを閲覧でき、
複数の利用者でのデータ共有も可能です。
■使用事例
●インターネットで遠隔倉庫の温湿度管理
●遠く離れたビルやマンションの温湿度管理
●サーバールームの温湿度をモニタリング
●スマートフォンで外出中温湿度監視

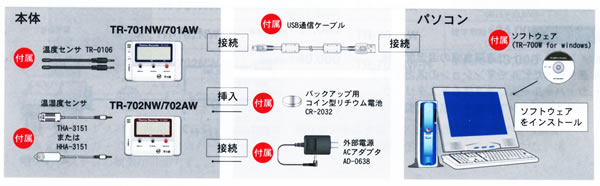

■製品構成
■仕様
| 品番 |
TR-701NW |
TR-701AW |
| 画像 |
 |
センサ(外付け)
(※1) |

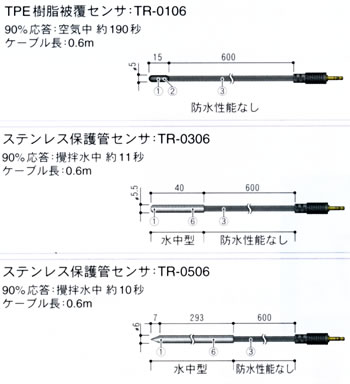

TR-0106 |
| サーミスタ |
| 測定チャンネル |
温度2ch |
| 測定範囲 |
-40～110℃(付属センサ)

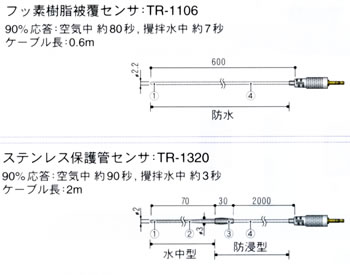

-60～155℃(オプションセンサ：フッ素樹脂被覆タイプ) |
| 精度 |
平均±0.3℃[-20～80℃]
平均±0.5℃[-40～-20℃/80～110℃] |
| 測定分解能 |
0.1℃ |
| 応答性 |
熱時定数：約75秒
90％応答：約190秒 |
| データ記録容量 |
8,000個×2ch |
| 記録間隔 |
1,2,5,10,15,20,30秒 1,2,5,10,15,20,30,60分(15通りから選択) |
| 記録モード |
エンドレス(記録容量がいっぱいになると先頭のデータに上書きして記録) |
| 液晶表示 |
測定値(交互表示)、電源警告マーク、その他 |
| 通信インターフェース |
・TR-701NW：有線LAN
RJ45 コネクタ 100 Base-TX /
10Base-T AutoMDI / MDI-X
|
・TR-701AW：無線LAN
無線LAN アンテナ内蔵
IEEE 802.11b / g
WEP / WPA-TKIP / WPA2-AES |
| USB通信(設定用) |
| 外部警報出力端子 |
＜出力端子：フォトモスリレー出力＞
オフ時の電圧：AC / DC 50V 以下
オン電流：0.1A 以下
オン抵抗：35Ω |
| 通信プロトコル |
HTTP，SMTP(POP before SMTP，SMTP-AUTH〈LOGIN〉)，
FTP，SNTP，DHCP，DNS |
| 電源 |
主電源：ACアダプタ(AD-0638)
バックアップ用：コイン型リチウム電池(CR-2032)※1 |
| データバックアップ時間※2 |
コイン型リチウム電池(CR-2032)のみの場合：約3ヶ月 |
| 本体寸法 |
H55mm×W78mm×D37mm |
| 質量 |
約82g(電池含む、センサ含まず) |
約80g(電池含む、センサ含まず) |
| 本体動作環境 |
温度：-10～60℃ 湿度：90％RH以下(結露しないこと) |
| 付属品 |
温度センサ(TR-0106)×2
USB通信ケーブル(US-15C)、LANケーブル(LN-20W：TR-701NWのみ)
ACアダプタ(AD-0638)、コイン型リチウム電池（CR-2032）
ソフトウェア(CD-ROM)、取扱説明書(保証書付)一式 |
| ソフトウェア対応OS(※3) |
Microsoft Windows 8 32/64bit 日本語(※4)
Microsoft Windows 7 32/64bit 日本語
Microsoft Windows Vista 32bit(SP1以降) 日本語
Microsoft Windows XP 32bit(SP3以降) 日本語 |
| 価格 |
廃番 |
廃番 |
※1：停電時データバックアップ用です。電池での常時使用はできません。
電池のみで使用しているときはネットワーク通信を行うことができません。
※2：電池寿命は周辺温度、電池性能などにより異なります。
本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
※3：インストール時Administrator(パソコンの管理者)の権限が必要です。
※4：Windows 8をご利用の場合、弊社ソフトウェアは[デスクトップ]画面での動作のみサポート対象となります。
| 品番 |
TR-702NW |
TR-702AW |
| 画像 |
 |
センサ(外付け)
(※1) |
THA-3001 |
| サーミスタ |
高分子膜抵抗式 |
| 測定チャンネル |
温度1ch |
湿度1ch |
| 測定範囲 |
0～55℃ |
10～95％RH |
| 精度 |
±0.5℃ |
±5％RH
(25℃，50％RHにおいて) |
| 測定分解能 |
0.1℃ |
1％RH |
| 応答性 |
90％応答：約7分 |
| データ記録容量 |
8,000個×2ch |
| 記録間隔 |
1,2,5,10,15,20,30秒 1,2,5,10,15,20,30,60分(15通りから選択) |
| 記録モード |
エンドレス(記録容量がいっぱいになると先頭のデータに上書きして記録) |
| 液晶表示 |
測定値(交互表示)、電源警告マーク、その他 |
| 通信インターフェース |
・TR-702NW：有線LAN
RJ45 コネクタ 100 Base-TX /
10Base-T AutoMDI / MDI-X
|
・TR-702AW：無線LAN
無線LAN アンテナ内蔵
IEEE 802.11b / g
WEP / WPA-TKIP / WPA2-AES |
| USB通信(設定用) |
| 外部警報出力端子 |
＜出力端子：フォトモスリレー出力＞
オフ時の電圧：AC / DC 50V 以下
オン電流：0.1A 以下
オン抵抗：35Ω |
| 通信プロトコル |
HTTP，SMTP(POP before SMTP，SMTP-AUTH〈LOGIN〉)，
FTP，SNTP，DHCP，DNS |
| 電源 |
主電源：ACアダプタ(AD-0638)
バックアップ用：コイン型リチウム電池(CR-2032)※1 |
| データバックアップ時間※2 |
コイン型リチウム電池(CR-2032)のみの場合：約3ヶ月 |
| 本体寸法 |
H55mm×W78mm×D37mm |
| 質量 |
約82g(電池含む、センサ含まず) |
約80g(電池含む、センサ含まず) |
| 本体動作環境 |
温度：-10～60℃ 湿度：90％RH以下(結露しないこと) |
| 付属品 |

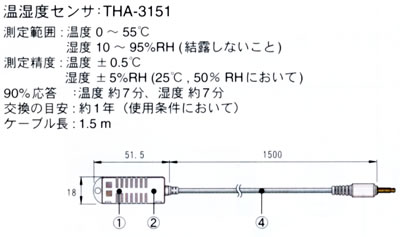

温度センサ(THA-3151)
USB通信ケーブル(US-15C)、LANケーブル(LN-20W：TR-702NWのみ)
ACアダプタ(AD-0638)、コイン型リチウム電池（CR-2032）
ソフトウェア(CD-ROM)、取扱説明書(保証書付)一式 |
| ソフトウェア対応OS(※3) |
Microsoft Windows 8 32/64bit 日本語(※4)
Microsoft Windows 7 32/64bit 日本語
Microsoft Windows Vista 32bit(SP1以降) 日本語
Microsoft Windows XP 32bit(SP3以降) 日本語 |
| 価格 |
廃番 |
廃番 |
※1：停電時データバックアップ用です。電池での常時使用はできません。
電池のみで使用しているときはネットワーク通信を行うことができません。
※2：電池寿命は周辺温度、電池性能などにより異なります。
本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
※3：インストール時Administrator(パソコンの管理者)の権限が必要です。
※4：Windows 8をご利用の場合、弊社ソフトウェアは[デスクトップ]画面での動作のみサポート対象となります。
| 品番 |
TR-702NW-H |
TR-702AW-H |
| 画像 |
 |
センサ(外付け)
(※1) |

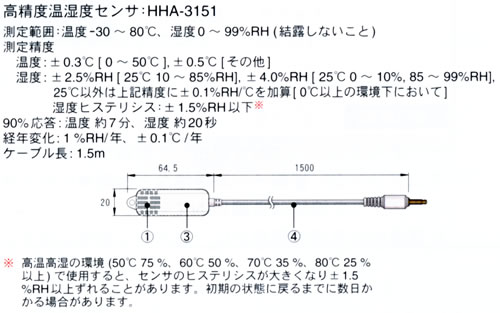

HHA-3151 |
| 白金測温抵抗体 |
静電容量式 |
| 測定チャンネル |
温度1ch |
湿度1ch |
| 測定範囲 |
-30～80℃ |
0～99％RH |
| 精度 |
±0.3℃(0～50℃)
±0.5℃(その他) |
±2.5RH(25℃10～85％)
±4.0％RH(25℃0～10％RH，
85～99％RH)
25℃以外は上記精度に
±0.1％RH/℃を加算(0℃以上の
環境下において)
湿度ヒステリシス：
±1.5％RH以下(※1) |
| 測定分解能 |
0.1℃ |
0.1％RH |
| 応答性 |
90％応答：約7分 |
90％応答：約20秒 |
| データ記録容量 |
8,000個×2ch |
| 記録間隔 |
1,2,5,10,15,20,30秒 1,2,5,10,15,20,30,60分(15通りから選択) |
| 記録モード |
エンドレス(記録容量がいっぱいになると先頭のデータに上書きして記録) |
| 液晶表示 |
測定値(交互表示)、電源警告マーク、その他 |
| 通信インターフェース |
・TR-702NW-H：有線LAN
RJ45 コネクタ 100 Base-TX /
10Base-T AutoMDI / MDI-X
|
・TR-702AW-H：無線LAN
無線LAN アンテナ内蔵
IEEE 802.11b / g
WEP / WPA-TKIP / WPA2-AES |
| USB通信(設定用) |
| 外部警報出力端子 |
＜出力端子：フォトモスリレー出力＞
オフ時の電圧：AC / DC 50V 以下
オン電流：0.1A 以下
オン抵抗：35Ω |
| 通信プロトコル |
HTTP，SMTP(POP before SMTP，SMTP-AUTH〈LOGIN〉)，
FTP，SNTP，DHCP，DNS |
| 電源 |
主電源：ACアダプタ(AD-0638)
バックアップ用：コイン型リチウム電池(CR-2032)※2 |
| データバックアップ時間※3 |
コイン型リチウム電池(CR-2032)のみの場合：約3ヶ月 |
| 本体寸法 |
H55mm×W78mm×D37mm |
| 質量 |
約82g(電池含む、センサ含まず) |
約80g(電池含む、センサ含まず) |
| 本体動作環境 |
温度：-10～60℃ 湿度：90％RH以下(結露しないこと) |
| 付属品 |
温度センサ(HHA-3151)
USB通信ケーブル(US-15C)、ACアダプタ(AD-0638)、
コイン型リチウム電池（CR-2032）
ソフトウェア(CD-ROM)、取扱説明書(保証書付)一式 |
| ソフトウェア対応OS(※4) |
Microsoft Windows 8 32/64bit 日本語(※5)
Microsoft Windows 7 32/64bit 日本語
Microsoft Windows Vista 32bit(SP1以降) 日本語
Microsoft Windows XP 32bit(SP3以降) 日本語 |
| 価格 |
廃番 |
廃番 |
※1：高温高湿の環境(50℃75％、60℃50％、70℃35％、80℃25％以上)で使用すると、
センサのヒステリシスが大きくなり±1.5％RH以上ずれることがあります。
初期の状態に戻るまでに数日かかる場合があります。
※2：停電時データバックアップ用です。電池での常時使用はできません。
電池のみで使用しているときはネットワーク通信を行うことができません。
※3：電池寿命は周辺温度、電池性能などにより異なります。
本説明は新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。
※4：インストール時Administrator(パソコンの管理者)の権限が必要です。
※5：Windows 8をご利用の場合、弊社ソフトウェアは[デスクトップ]画面での動作のみサポート対象となります。
|
