MD34TE-431T-1シリーズは、O2・COセンサを搭載した排ガス分析計です。
ラジエータ温度の測定、バーナーの排ガスおよび圧力の測定、周囲の大気CO測定など、燃焼管理に必要な測定機能を備えた、メンテナンスエンジニアに最適な測定器です。
※MD34TE-431T-1、MD34TE-431T-2は他に排ガスプローブとACアダプタが必要です。

■特長
MD34TE-431T-1シリーズは、O2用とCO用の2つのセンサを搭載しており*、片方の排ガスセンサには温度センサが内蔵されています。これにより、温度、O2、およびCOを直接測定すると同時に、別の測定を実行できます。(*MD34TE-431T-2はO2のみ搭載モデル。)
測定が完了すると、排ガスに関連する値(CO2濃度、燃焼効率、排ガス損失)を演算します。
また、用途に合わせて選べるセンサプローブも豊富に揃えています。たとえば、屈曲可能のフレキシブルな排ガスプローブや、ドラフト圧とガス圧の測定と燃焼排ガス測定を並行して行える微差圧プローブなどがあります。
●センサ交換をユーザーで行うことが可能
●起動して30秒後に測定できる
●500メモリ内蔵でPCソフト、プリンタに出力可能
●1つのコネクタで排ガス・温度・圧力を本体と接続
●ACアダプタ経由とUSB経由での充電が可能
●カラーディスプレイでグラフィカル表示
見やすいカラーディスプレイで、表示項目数、項目の並びを選択でき、最適なディスプレイ表示ができます。
また、MD34TE-431Tは、測定トレンドグラフ表示もでき起動時の安定確認が簡単。

●1台でドラフト圧・差圧も測定!
排ガス測定だけでなく、排ガスプローブを使ってドラフト圧・排ガス温度を同時に測ることがきます。
1台で最適な燃焼管理を行えます。

●センサー消耗モニタリング
O2/COセンサの消耗ぐあいを信号で表示。
予めセンサの交換時期を確認でき、センサの予備の手配でダウンタイムを最小限に抑えます。

●センサ交換が簡単にでき校正なく使用可能
各センサごとの調整データを内蔵したモジュールタイプのセンサで誰でも簡単に交換ができ、
そのまま測定ができます。

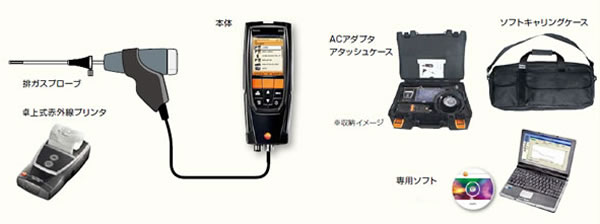

■基本構成

■使用例
●大型設備や高温排ガスにも対応

●大気COプローブを使い、燃焼設備周辺にCOガスの漏れがないかを検知

●ガス漏れ検知プローブを使い、パイプライン周辺のガス漏れ確認

■タイプ
MD34TE-431T-1/2 |
MD34TE-431T-SET1 |
MD34TE-431T-SET2 |
 |
 |
 |
■仕様
O2 |
測定範囲 |
0~21Vol.% |
精度 |
±0.2Vol.% |
分解能 |
0.1Vol.% |
応答速度(t90) |
<20秒 |
CO |
測定範囲 |
0~4000ppm |
精度 |
±20ppm(~400ppm)
±5%rdg(~2,000ppm)
±10%(~4,000ppm) |
分解能 |
1ppm |
応答速度(t90) |
<60秒 |
CO H2補償
(オプション) |
測定範囲 |
0~8,000ppm |
精度 |
±10ppm or ±10%rdg(~200ppm)
±20ppm or ±5%rdg(~2,000ppm)
±10%rdg(~8,000ppm) |
分解能 |
1ppm |
応答速度(t90) |
<40秒 |
COlow H2補償
(オプション) |
測定範囲 |
0~500ppm |
精度 |
±2ppm(~39.9ppm)
±5%rdg(~500ppm) |
分解能 |
0.1ppm |
応答速度(t90) |
<40秒 |
大気CO※1
(オプション) |
測定範囲 |
0~500ppm |
精度 |
±5ppm(0~100ppm)
±5%rdg(>100ppm) |
分解能 |
|
応答速度(t90) |
約35秒1ppm |
排ガス温度 |
測定範囲 |
-40~+1,200℃ |
精度 |
±0.5℃(0~100℃)
±0.5%rdg(その他の範囲) |
分解能 |
0.1℃(-40~+999.9℃)
1℃(~1,200℃) |
応答速度(t90) |
プローブによる |
ドラフト圧 |
測定範囲 |
-9.99~40hPa |
精度 |
1.5%rdg(代表値) |
分解能 |
0.01hPa |
応答速度(t90) |
- |
差圧※2
(オプション) |
測定範囲 |
0~300hPa |
精度 |
±1.5%rdg(代表値) |
分解能 |
0.1hPa |
応答速度(t90) |
- |
演算 |
CO2、換算CO、0%換算CO、燃焼効率、空気比、排ガス損失 |
温度差測定 |
排ガス温度、周囲温度※3 |
ガス漏れ検知/
大気CO2/
微差圧測定 |
オプションプローブ※3 |
メモリ |
500メモリ |
動作温度 |
-5~45℃ |
バッテリ |
Li-Ion充電池 6時間 |
サイズ・重量 |
240×85×65mm 573g |
※1:大気COプローブ(オプション)必須
※2:差圧測定用セット(オプション)必須
※3:オプション参照
品番 |
搭載センサ |
付属品 |
MD34TE-431T-1 |
O2、COセンサ |
本体(O2・COセンサ搭載)
取扱説明書、出荷検査書 |
MD34TE-431T-2 |
O2センサ |
本体(O2専用)
取扱説明書、出荷検査書 |
MD34TE-431T-SET1 |
O2、COセンサ |
本体(O2・COセンサ搭載)
コンパクト排ガスプローブ(MD34GP-06009741T)
ACアダプタ(USBケーブル付)
ソフトキャリングケース |
MD34TE-431T-SET2 |
O2、COセンサ |
本体(O2・COセンサ搭載)
コンパクト排ガスプローブ(MD34GP-06009741T)
ACアダプタ(USBケーブル付)
アタッシュケース(小) |
■周辺アクセサリ
●プローブ関連
排ガスプローブ用ダストフィルタ(10個)
MD34P-05541202T |
コンパクト排ガスプローブ用ダストフィルタ
MD34P-05543385T |
 |
 |
燃焼用空気温度プローブ
MD34P-06009797T・MD34P-06009787T・MD34P-06009791T |
 |
品番 |
品名 |
備考 |
MD34P-05541202T |
排ガスプローブ用延長ホース(2.8m) |
|
MD34P-05543385T |
排ガスプローブ用ダストフィルタ(10個) |
|
MD34P-05540040T |
コンパクト排ガスプローブ用ダストフィルタ(10個) |
MD34P-06009740T/06009741T
専用 |
MD34P-06009797T |
燃焼用空気温度プローブ(挿入長60mm) |
挿入長60mm、0~+100℃ |
MD34P-06009787T |
燃焼用空気温度プローブ(挿入長190mm) |
挿入長190mm、0~+100℃ |
MD34P-06009791T |
燃焼用空気温度プローブ(挿入長300mm) |
挿入長300mm、0~+100℃ |
MD34P-06003692T |
ミニ雰囲気温度プローブ(0~+80℃) |
|
MD34P-05541205T |
ガス校正用アダプタ |
排ガス計に直接ガスを繋いだり、社内で
ガス校正を行う場合に使用します |
●フィティングコーン
品番 |
品名・仕様 |
備考 |
MD34P-05543329T |
φ6mmプローブ用フィッティングコーン |
スチール製 耐熱500℃ |
MD34P-05543330T |
排ガスプローブ用ダストフィルタ(10個) |
スチール製 耐熱500℃ |

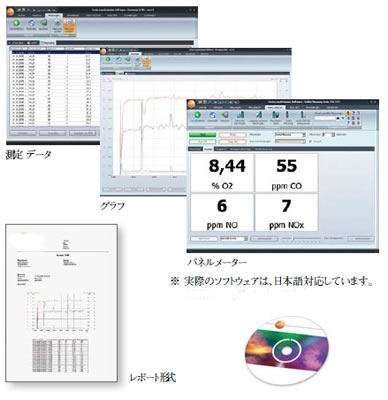

●ソフトウエア

専用ソフトウエアをPCにインストールして、
USBケーブルで計測器本体を接続するとPCにデータを取り込みExcel転送が可能です。
接続した状態ならオンライン測定も行えます。
・測定データをExcelグラフやパネルメータなどから選択して表示することができます。
またデータをExcelにエクスポートしたり、PDFとして書き出すことも可能です。
・測定データをA4レポート形式で作成し、PC印刷することができます。
・PCと計測器をUSBケーブルで接続すれば、
1秒以上の任意のメモリ間隔を設定しオンライン測定をすることができます。
・計測データは、任意のフォルダ名でデータ保存が可能です。
用途に合わせたデータ管理ができます。
・BluetoothでPCと計測器の無線接続も可能です。
品番 |
品名 |
MD34SO-05543332T |
ソフトウェア |
●ケース
MD34AC-05163300T
MD34AC-05163301T |
MD34CC-5030804010T |
 |
 |
品番 |
品名 |
MD34AC-05163300T |
アタッシュケース(小) |
MD34AC-05163301T |
アタッシュケース(大) |
MD34CC-5030804010T |
ソフトキャリングケース |
●赤外線プリンタ

品番 |
品名 |
MD34P-05540549T |
赤外線プリンタ |
MD34P-05540568T |
プリンタ用スペア感熱紙(6ロール) |
●シャフト一体型排ガスプローブ(ホース1.5m、K熱電対、フィッティングコーン、ハンドル、フィルタ付)

品番 |
品名・仕様 |
備考 |
MD34GP-06009740T |
コンパクト排ガスプローブ(180mm) |
180mm、φ6mm、耐熱+500℃ |
MD34GP-06009741T |
コンパクト排ガスプローブ(300mm) |
300mm、φ6mm、耐熱+500℃ |
●モジュールシャフト式排ガスプローブ(ホース2.2m、K熱電対、フィッティングコーン、ハンドル、フィルタ付)

シャフト交換可能な排ガスプローブ。
シャフトに熱電対を標準搭載して、排ガス温度を測定。

品番 |
品名・仕様 |
備考 |
MD34GP-06009764T |
フレキシブル排ガスプローブ |
180℃ 330mm、90゜屈曲可能 |
MD34GP-06009760T |
排ガスプローブ |
500℃ 180mm、φ8mm |
MD34GP-06009761T |
排ガスプローブ |
500℃ 300mm、φ8mm |
MD34GP-06009762T |
排ガスプローブ |
500℃ 180mm、φ6mm |
MD34GP-06009763T |
排ガスプローブ |
500℃ 300mm、φ6mm |
MD34GP-06009766T |
排ガスプローブ |
500℃ 335mm、φ8mm |
MD34GP-06009767T |
排ガスプローブ |
500℃ 700mm、φ8mm |
MD34GP-06008764T |
排ガスプローブ |
1,000℃ 335mm、φ8mm |
MD34GP-06008765T |
排ガスプローブ |
1,000℃ 700mm、φ8mm |
MD34GP-06008766T |
335mm排ガスプローブ |
1,000℃ 焼結ダストフィルタ付 |
MD34GP-06008767T |
700mm排ガスプローブ |
1,000℃ 焼結ダストフィルタ付 |
●交換用モジュールシャフト
500℃ プローブシャフト |
 |
180℃ フレキシブルプローブシャフト |
 |
1,000℃ プローブシャフト |
 |
品番 |
品名 |
備考 |
MD34PS-05549760T |
プローブシャフト |
500℃ 180mm、φ8mm |
MD34PS-05549761T |
プローブシャフト |
500℃ 300mm、φ8mm |
MD34PS-05549762T |
プローブシャフト |
500℃ 180mm、φ6mm |
MD34PS-05549767T |
プローブシャフト |
500℃ 700mm、φ8mm |
MD34PS-05549764T |
フレキシブルプローブシャフト |
180℃ 330mm、φ10mm |
MD34PS-05548764T |
プローブシャフト |
1,000℃ 335mm、φ8mm |
MD34PS-05548765T |
プローブシャフト |
1,000℃ 700mm、φ8mm |
MD34PS-05548766T |
335mmプローブシャフト |
1,000℃ 焼結ダストフィルタ付 |
MD34PS-05548767T |
700mmプローブシャフト |
1,000℃ 焼結ダストフィルタ付 |
●プローブアクセサリ
差圧測定用セット(アダプタ+ホースセット)/MD34PA-05541203T |
 |
アダプタ+ホースセット |
|
ガス漏れ検知プローブ(メタン(CH4)/プロパン(C3H8))/MD34PA-06323330T |
 |
メタン(CH4)/プロパン(C3H8) |
|
大気COプローブ(室内環境計測用)/MD34PA-06323331T |
|
温度差計測セット/MD34PA-05541208T |
 |
面ファスナー式パイプ巻付型表面温度プローブ×2、温度プローブ用アダプタ |
|
微差圧プローブ/MD34PA-06380330T |
|
大気CO2プローブ(室内環境計測用)/MD34PA-06321240T |
 |
接続ケーブル(MD34PA-04300143T)が必要 |
|
デュアルウォールクリアランスプローブ(O2濃度)/MD34PA-06321260T |
 |
O2濃度 |
|
品番 |
品名 |
MD34PA-05541203T |
差圧測定用セット(アダプタ+ホースセット) |
MD34PA-06323330T |
ガス漏れ検知プローブ(メタン(CH4)/プロパン(C3H8)) |
MD34PA-06323331T |
大気COプローブ(室内環境計測用) |
MD34PA-05541208T |
温度差計測セット |
MD34PA-06380330T |
微差圧プローブ |
MD34PA-06321240T |
大気CO2プローブ(室内環境計測用) |
MD34PA-04300143T |
大気CO2プローブ用接続ケーブル |
MD34PA-06321260T |
デュアルウォールクリアランスプローブ(O2濃度) |
|
