■特長

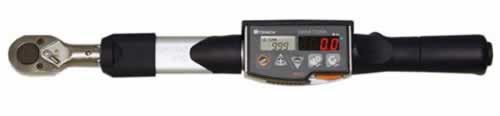

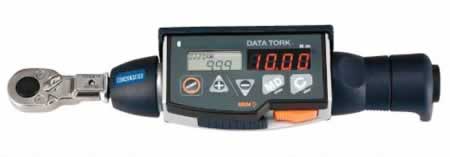

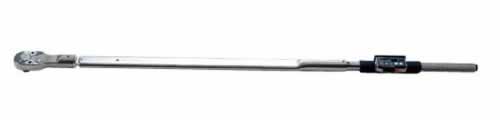

●締まっているねじの検査、締付用のデジタルトルクレンチ 「DATA TORK データトルク」。
●ハイブリッド表示。LCDとLEDの2つの表示部で明暗所問わない視認性。
薄暗い場所ではLED表示、直射日光下ではLCD表示が威力を発揮します。
●従来製品のCEM2と互換性のあるデータフォーマットに切り替え可能。
CEM2で構築したデータ管理システムがそのまま利用でき、新規ソフト開発コストが発生しません。
●デジタルでRUN/PEAKトルクを表示します。
●測定データは測定時間(年月日時分秒)と共に999個保存できます。
●メモリーデータはUSBで出力します。
●ニッケル水素電池を採用。連続使用20時間、残量表示付き。
●堅牢・強固なアルミボディ。
●精度±1%、校正証明書付属、EU圏内でも安心して使用可能。
ISO6789 Type I Class C の校正手順に準拠。
■用途
検査、締付用。
■タイプ
MD31CEM-100N3-15DT |
|
MD31CEM-20N3-10DT |
|
MD31CEM-850N3-32DT |
|
■共通仕様
表示 |
LED部:7セグメント 4桁 |
LCD部:14セグメント 6桁
7セグメント 4桁 |
緑・赤LED |
表示文字高さ |
LED部:10mm |
LCD部:14セグメント 7mm
7セグメント 3mm |
データメモリ数 |
999個 (CEM2 互換モード時は99個) |
基本機能 |
PEAK/RUN、オートメモリ、締付完了、アラーム測定データ
(測定値・測定年月日時分秒)メモリ演算、合否判定、時間、
電池残量表示オートゼロ、オートパワーオフ(3分)) |
データ出力 |
RS121C 準拠 (※USB1.1準拠) |
赤外線出力 |
電源 |
ニッケル水素電池 BP-5 |
連続使用時間 |
約20時間 (約8時間) |
充電時間 |
約3.5時間 (1時間充電時) |
使用温度範囲 |
0~40℃ |
■仕様
●標準タイプ
品番 |
トルク測定範囲[N・m] |
全長 |
質量 |
価格 |
最小~最大 |
1dihit |
mm |
約kg |
MD31CEM-10N3-8DT |
2~10 |
0.01 |
212 |
0.46 |
¥113,500- |
MD31CEM-20N3-10DT |
4~20 |
0.02 |
214 |
0.47 |
¥113,500- |
MD31CEM-50N3-12DT |
10~50 |
0.05 |
282 |
0.58 |
¥113,500- |
MD31CEM-100N3-15DT |
20~100 |
0.1 |
384 |
0.63 |
¥113,500- |
MD31CEM-200N3-19DT |
40~200 |
0.2 |
475 |
0.78 |
¥118,600- |
MD31CEM-360N3-22DT |
72~360 |
0.4 |
713 |
1.13 |
¥151,200- |
MD31CEM-500N3-22DT |
100~500 |
0.5 |
949 |
4.00 |
¥188,400- |
MD31CEM-850N3-32DT |
170~850 |
1 |
1387 |
5.14 |
¥289,700- |
全長は本体のみの長さです。交換ヘッド(パイレンヘッド)は使用できません。
表示は0から表示します。
付属品の充電器BC-3-100の電源電圧は100~115Vです。
海外(200~240V)でご利用の場合にはBC-3-200が必要です。
CUDの認証取得に伴い合否判定用LEDの色を、赤/緑から赤/青に変更いたしました。
●プログラムタイプ
品 番 |
トルク測定範囲[N・m] |
全長 |
質量 |
価格 |
最小~最大 |
1dihit |
mm |
約kg |
MD31CEM-10N3-8DT-P |
2~10 |
0.01 |
212 |
0.46 |
¥170,700- |
MD31CEM-20N3-10DT-P |
4~20 |
0.02 |
214 |
0.47 |
¥170,700- |
MD31CEM-50N3-12DT-P |
10~50 |
0.05 |
282 |
0.58 |
¥170,700- |
MD31CEM-100N3-15DT-P |
20~100 |
0.1 |
384 |
0.63 |
¥170,700- |
MD31CEM-200N3-19DT-P |
40~200 |
0.2 |
475 |
0.78 |
¥179,100- |
MD31CEM-360N3-22DT-P |
72~360 |
0.4 |
713 |
1.13 |
¥227,000- |
MD31CEM-500N3-22DT-P |
100~500 |
0.5 |
949 |
4.00 |
¥283,200- |
MD31CEM-850N3-32DT-P |
170~850 |
1 |
1387 |
5.14 |
¥435,000- |
■測定部位と測定結果をID管理する検査用デジタルトルクレンチ
トルク精度 |
±1% |
部位情報メモリ |
最大100部位 (部位名、軸数、締付方向、上下限値、測定順序) |
測定データメモリ数 |
約3000 軸データ(部位の登録により若干異なります)
(測定部位・測定値・合否判定結果・測定日時) |
■オプション
品 番 |
品 名 |
備考/適用機種 |
価 格 |
MD31379T |
接続コード |
MD31EPP16M2T |
廃番 |
MD31575T |
接続コード |
パソコン(D-SUB9ピンメス |
¥10,200.- |
MD31584T |
接続コード |
パソコン(USBA コネクタ) |
¥10,200.- |
MD31BC-3-100T |
充電器100V |
電圧:100V |
¥17,400.- |
MD31BC-3-200T |
充電器200~240V |
電圧:200V~240V |
¥17,400.- |
MD31BP-5T |
バッテリーパック |
- |
¥9,600.- |
MD31DFST |
簡易データファイルシステム |
CD-ROM |
¥45,000.- |
MD31EPP16M2T |
プリンタ |
- |
¥61,000.- |
|
