電動シリンダーミニテーブルリフト/品番 MD18LM-100-46V-100VT 【詳細表示】
商品番号 MD18LM-100-46V-100VT 価格

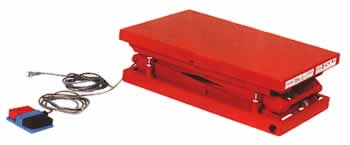

電動シリンダーミニテーブルリフトMD18LM-100-46V-100VT コンパクト、省スペースその上、薄さまで兼ね備えた、場所を選ばないタイプ。 電動シリンダーミニテーブルリフト
品番 MD18LM-100-46V-100VT
価格は下記をご覧下さい
■特長
●ブラシレスモーター使用
●ベクトル制御
●ドライシリンダー
●ユニット内蔵
●電源:単相100V/単相200V (内部に変換器をもっているわけではありませんのでどちらかを指定して下さい。)
●最大起動頻度 10回/分
●ジャバラ式フルカバー(末尾にVJ)
●LED付フットスイッチ コード:2m
●上限・下限リミットスイッチ付
●電源コード:3m
●最大使用頻度30回/時

注)
●上限、下限の位置は電源投入後、それぞれ1回目のリミットスイッチの信号を上限もしくは下限としてリフターが記憶します。
2回目の動作では、その位置よりも上限側は約5mm低い位置で、下限側は約3mm高い位置で停止します。
●テーブル側方からの積載時:①側からは1/2、②側からは1/4の積載荷重(表中)以下で行って下さい。
●テーブル上で溶接作業はしないで下さい。



■使用例


■寸法図


■仕様 (mm)
●電源:単相100V仕様
※スタンダードタイプにはジャバラ取付はできません。
品番 タイプ 電源
電圧
積載
荷重
テーブル
寸法
ストローク テーブル
高さ
MD18LM-100-46V-100VT スタンダード 単相100V 100kg 400×650 430 130~560
MD18LM-100-56V-100VT 500×650
MD18LM-100-58V-100VT 520×850
MD18LM-100-46WV-100VT 400×650 850 200~1050
MD18LM-100-56WV-100VT 500×650
MD18LM-100-58WV-100VT 520×850
MD18LM-200-55WV-100VT 200kg 500×500 630 200~830
MD18LM-200-67WV-100VT 600×750
MD18LM-250-47V-100VT 250kg 400×720 500 150~650
MD18LM-250-58V-100VT 520×850
MD18LM-250-69V-100VT 600×900 600 100~700
MD18LM-250-610V-100VT 600×1050 720 100~820
MD18LM-250-89V-100VT 800×900 600 100~700
MD18LM-250-810V-100VT 800×1050 720 100~820
MD18LM-500-610V-100VT 500kg 650×1050 720 135~855
MD18LM-500-612V-100VT 650×1200 850 135~955
MD18LM-500-810V-100VT 800×1050 720 135~855
MD18LM-500-812V-100VT 800×1200 820 135~955
MD18LM-1000-610V-100VT 1000kg 650×1050 580 155~735
MD18LM-1000-612V-100VT 650×1200 730 155~885
MD18LM-1000-810V-100VT 800×1050 580 155~735
MD18LM-1000-812V-100VT 800×1200 730 155~885
MD18LM-100-58VJ-100VT ジャバラ付 100kg 520×850 430 130~560
MD18LM-100-58WVJ-100VT 520×850 850 200~1050
MD18LM-200-67WVJ-100VT 200kg 600×750 630 200~830
MD18LM-250-58VJ-00VT 250kg 520×850 500 150~650

品番 昇降時間 モーター出力 自重(kg)
MD18LM-100-46V-100VT 10 70 32
MD18LM-100-56V-100VT 34
MD18LM-100-58V-100VT 40
MD18LM-100-46WV-100VT 23 70 42
MD18LM-100-56WV-100VT 44
MD18LM-100-58WV-100VT 50
MD18LM-200-55WV-100VT 14 140 51
MD18LM-200-67WV-100VT 57
MD18LM-250-47V-100VT 22 70 45
MD18LM-250-58V-100VT 50
MD18LM-250-69V-100VT 14 400 100
MD18LM-250-610V-100VT 18 115
MD18LM-250-89V-100VT 14 105
MD18LM-250-810V-100VT 18 125
MD18LM-500-610V-100VT 14 400 150
MD18LM-500-612V-100VT 15 160
MD18LM-500-810V-100VT 14 160
MD18LM-500-812V-100VT 15 170
MD18LM-1000-610V-100VT 25 400 150
MD18LM-1000-612V-100VT 32 180
MD18LM-1000-810V-100VT 25 155
MD18LM-1000-812V-100VT 32 185
MD18LM-100-58VJ-100VT 10 70 49
MD18LM-100-58WVJ-100VT 23 59
MD18LM-200-67WVJ-100VT 14 140 66
MD18LM-250-58VJ-100VT 22 70 60





●電源:単相200V仕様
※スタンダードタイプにはジャバラ取付はできません。
品番 備考 電源
電圧
積載
荷重
テーブル
寸法
ストローク テーブル
高さ
MD18LM-100-46V-200VT スタンダード 単相200V 100kg 400×650 430 130~560
MD18LM-100-56V-200VT 500×650
MD18LM-100-58V-200VT 520×850
MD18LM-100-46WV-200VT 400×650 850 200~1050
MD18LM-100-56WV-200VT 500×650
MD18LM-100-58WV-200VT 520×850
MD18LM-200-55WV-200VT 200kg 500×500 630 200~830
MD18LM-200-67WV-200VT 600×750
MD18LM-250-47V-200VT 250kg 400×720 500 150~650
MD18LM-250-58V-200VT 520×850
MD18LM-250-69V-200VT 600×900 600 100~700
MD18LM-250-610V-200VT 600×1050 720 100~820
MD18LM-250-89V-200VT 800×900 600 100~700
MD18LM-250-810V-200VT 800×1050 720 100~820
MD18LM-500-610V-200VT 500kg 650×1050 720 135~855
MD18LM-500-612V-200VT 650×1200 850 135~955
MD18LM-500-810V-200VT 800×1050 720 135~855
MD18LM-500-812V-200VT 800×1200 820 135~955
MD18LM-1000-610V-200VT 1000kg 650×1050 580 155~735
MD18LM-1000-612V-200VT 650×1200 730 155~885
MD18LM-1000-810V-200VT 800×1050 580 155~735
MD18LM-1000-812V-200VT 800×1200 730 155~885
MD18LM-100-58VJ-200VT ジャバラ付き 100kg 520×850 430 130~560
MD18LM-100-58WVJ-200VT 520×850 850 200~1050
MD18LM-200-67WVJ-200VT 200kg 600×750 630 200~830
MD18LM-250-58VJ-200VT 250kg 520×850 500 150~650

品番 昇降時間 モーター出力 自重(kg)
MD18LM-100-46V-200VT 10 70 32
MD18LM-100-56V-200VT 34
MD18LM-100-58V-200VT 40
MD18LM-100-46WV-200VT 23 70 42
MD18LM-100-56WV-200VT 44
MD18LM-100-58WV-200VT 50
MD18LM-200-55WV-200VT 14 140 51
MD18LM-200-67WV-200VT 57
MD18LM-250-47V-200VT 22 70 45
MD18LM-250-58V-200VT 50
MD18LM-250-69V-200VT 14 400 100
MD18LM-250-610V-200VT 18 115
MD18LM-250-89V-200VT 14 105
MD18LM-250-810V-200VT 18 125
MD18LM-500-610V-200VT 14 400 150
MD18LM-500-612V-200VT 15 160
MD18LM-500-810V-200VT 14 160
MD18LM-500-812V-200VT 15 170
MD18LM-1000-610V-200VT 25 400 150
MD18LM-1000-612V-200VT 32 180
MD18LM-1000-810V-200VT 25 155
MD18LM-1000-812V-200VT 32 185
MD18LM-100-58VJ-200VT 10 70 49
MD18LM-100-58WVJ-200VT 23 59
MD18LM-200-67WVJ-200VT 14 140 66
MD18LM-250-58VJ-200VT 22 70 60





■駆動系にボールネジを採用。油圧を使用しないメカニズムドライブ構造。
メカリフトは昇降機構にボールネジを使用した「ドライシリンダー方式」でコンパクト化に成功。
最小限のボディは、設置場所を選びません。また、ブラシレス・モータの採用で、超寿命&メンテナンスフリーを実現しました。

ボールネジ駆動部 ボールネジ
ベクトル制御マイコン基板 フットスイッチ(LED付)


■メカリフトの特長
●低価格設定
油圧式リフターと比べ低価格です。

●油漏れがない
油圧を使用しないドライシリンダーの採用により、油漏れがなく周囲の環境をいつでもクリーンに保てます。

●長寿命
ブラシレスのため、ブラシの磨耗による短寿命や漏電の心配がありません。(ミニタイプ)

●スムーズな動作
ベクトル制御によりスムーズに動作します。また、荷重変化による上昇、下降速度の変化がほとんどありません。

●自然降下ゼロ
積載したまま長時間放置しても、テーブルが自然降下をおこすことがなく、常に一定の高さを保てます。

●静粛性が高い
モーター駆動による静音運転が快適な環境を約束します。

●保守が容易
油漏れなどの事故がないため、長期にわたって使用してもメンテナンスの繁雑さがありません。

●ユニット内蔵
パワーユニットがリフター本体に内蔵されている為、設置場所に制約がありません。

●異常表示
異常が発生した場合、フットスイッチ上のLEDで表示します。

●高出力ブラシレスDCモーター内蔵
良質の永久磁石“ネオジウムマグネット”を使用し、小型で高出力(電圧 DC90V、出力70W)を実現。(ミニタイプ)

●高機能フットスイッチ
硬質プラスチック製で割れにくく、2色(UP:黒、DOWN:赤)に色分けされ視認性も良。
内部のリミットスイッチは破損しにくい防水仕様です。アラーム表示(LED)機能付。

●荷重による速度変化が少ない
ブラシレスモーターでは内蔵のホール素子の信号で回転速度を把握できるため、モーターの電流値と転流周波数を制御し速度制御を行うことが可能になりました。(ミニタイプ)

●高効率
油圧式より効率が良いため、小さい出力のモーターで大きな積載荷重への対応が可能になりました。

■ベクトル制御の特長
従来方式(120°通電方式)はモータに印加する電流が方形波であるのに対しベクトル制御は回転子の位置(磁石の角度)に対して正弦波になるような電圧を印加してモータ電流を制御することが可能になります。


・・・・・・このため次のような利点があります。
●高効率でトルク脈動の少ない運転が可能になります。
●磁石の角度に対応したモータ電流を抑制することができ、よりスムーズな加減速と正確な停止制度を実現できます。
●負荷変動時の速度変化にも即対応することができます。
●特に従来方式に比べ、負荷に関係なく上昇時・下降時の速度一定の度合いは大きく向上します。

■ブラシレスモーターの動作原理
ブラシレスモータとは・・・ブラシや整流子等の機械的な摺動部を使わず、センサやICによる整流を実現したものです。
摩擦がないため、長寿命でカーボンの飛散なども起きません。
当リフトはマイコン制御のため、ソフト変更により多様な使用目的に対応できます。

ブラシレスモータの回転には、通常のモータと同様に磁力を使います。ブラシレスモータでは、3個のホール素子の信号によるロータ(磁石)位置情報を基にコイルに電流を流し、それにより発生した磁束との「反発力あるいは引力」の働きによりロータが回転します。下図はブラシレスモータ(4極6コイル)の回転原理を表しています。U、V、Wはコイルを表し、Hu、Hv、Hwはホール素子、N、Sはロータの磁極を示します。また磁極を(N)、(S)で表示しています。

■モータの制御とロータの回転について
1.では・・・ホール素子のHuのみON。U相をS極、W相をN極にすることでロータは②の状態に回転します。
2.では・・・ホール素子のHuとHvがON。V相をS極、W相をN極にするればロータは③の状態に回転します。
この制御を繰り返すことによりロータを回転させています。コイルのN極とS極を逆にすれば逆回転します。
行程 ホール素子 コイル
Hu Hv Hw U相 V相 W相
1 on off off S   N
2 on on off   S N
3 off on off N S
4 off on on N   S
5 off off on   N S
6 on off on S N

■ブラシレス・メカリフトのオプション仕様
●OPTIONAL-1:3点押しボタンスイッチ仕様
上昇・下降・停止の3点押し。ホールド運転モードとなります。上昇(下降)を1回押すと最高位(最低位)まで自動運転。
アラーム表示(LED)は無くなりますが、保護機能は働きます。

●OPTIONAL-2:2点押しボタンスイッチ仕様
上昇・下降の2点押し。アラーム表示(LED)は無くなりますが、保護機能は働きます。
