USB接続PCファイバースコープ/品番 M987SC-USB 【詳細表示】
商品番号 M987SC-USB 価 格
USB接続PCファイバースコープM987SC-USBSET 静止画・動画録画機能付き
肉眼では見難い暗い細部や深部をモニター&録画できる便利なツールです。先端にLEDが付いた細径のカメラケーブルを挿入し、観察できます。パソコンに直接USBで接続する工業用ビデオスコープ(内視鏡)です。
USB接続PCファイバースコープ
品番 M987SC-USB
廃番
■様々なアプリケーション・現場で活躍します
・自動車整備
・機械内部点検や製品仕上がりチェック
・配管内、タンク内、パイプ内の点検
・建物の配線工事や修繕工事の事前チェック
・教育用機器として


■選べるカメラケーブル!
●カメラケーブルの口径と長さは、3.9mmφ75cm~3m長、4.5mmφ1m~3m長、4.9mmφ1m長(フォワード&サイドビュー<スイッチ切り替え>)、5.5mmφ1m~30m長、8.5mmφ1m長より選択可能。さらに、先端の屈曲を制御できる口径6.0mmφのケーブルは1mの他に2mも新登場。業界最細級の口径3.9mmφカメラケーブルは、より狭い箇所や小さな開口部で活躍します。
●メタルコネクタで耐久性を向上。また、コネクタを共通化しましたので、用途に応じたケーブルを選択して、付替えが可能です。
●ケーブルの材質は半固定のセミリジッドの他に、5.5mmは挿入形状に沿うソフトメタルがあります。先端屈曲制御ケーブルの材質はソフトメタルです。
●先端には調光機能付LEDを内装し、クラウン(王冠)形状で保護しています。
●先端に付けて小物を回収できる、フックやマグネットも用意しています。
●カメラケーブルはIP57の防水防塵規格に適合しています。(※本体は防水防塵機構ではありません)

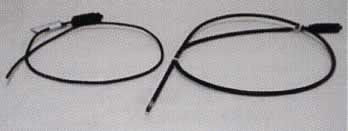

●3.9mφと5.5mmφのカメラケーブル


●先端屈曲制御カメラ



■パソコンでモニター、録画、録音!
●パソコンのUSBインターフェースに直接接続して使います。
●専用ソフトウェアで高品質の観察・録画が行えます。 上下左右画像反転機能有。
●コンソール側でもパソコン側でも、ボタン1つで設定フォルダーに静止画と動画を録画できます。

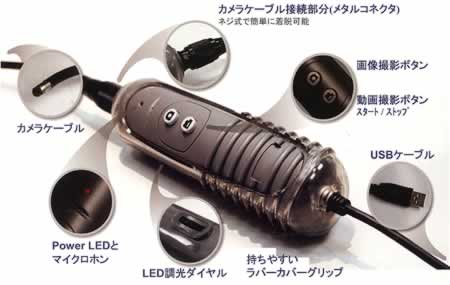

■本体


■専用ソフトウェアDXCap
※録音ON/OFFは、設定タブにあります。


■カメラケーブルの種類(コネクタ共通で着脱交換可能)
口径φ 撮影方向 セミリジッド ソフトメタル
ケーブルを曲げた状態のまま使用できるので、多方向の撮影に便利です。 フレキシブルに曲がるので、カーブした配管等でも挿入することが可能です。
3.9mm フォワードビュー 0.75・1・2・3 m
サイドビュー 0.75・1・2・3 m
4.5mm フォワードビュー 1・2・3 m
4.9mm フォワードビュー&サイドビュー(スイッチ切り替え) 1m
5.5mm フォワードビュー 1・2・3 m(ミラー有(オプション)) 1・2・3・5・10・20・30 m
(ミラー有(オプション))
サイドビュー 1・2・3 m 1・2・3・5・10・20・30 m
8.5mm フォワードビュー 1 m(ミラー有(オプション))
先端屈曲6.0mm 両側に各150°まで 1 m・2m


■3.9mmφ・4.5mmφセミリジッドケーブル(4.5mmはフォワードビューのみ)
4.9φmmフォワード&サイドビュー(スイッチ切替)
フォワードビュー サイドビュー

■5.5φmmソフトメタルとセミリジッドケーブル
フォワードビュー サイドビュー

■先端屈曲制御6.0φmmソフトメタルケーブル
(アングル可動半径48mmで二方向両側それぞれ150°まで屈曲)


※カメラケーブル使用上の注意
カメラケーブル先端から3cmまでは曲げないで下さい。
カメラケーブル先端から3-5cmの部分は±70°以上曲げないで下さい。
カメラチューブ先端から5cmより先の部分は±90°以上曲げないで下さい。


※カメラチューブを保管する際や巻き取る際には、右図のように直径15cmよりも小さい円状にはしないで下さい。


■高機能工業用ビデオスコープ
●調光機能付LEDライト
カメラケーブル先端にはLEDを内装していますので、暗い箇所でも観察・録画が可能です。
先端の明るさはカメラケーブルのいずれもほぼ同じです。
5.5mmφフォワードビュー 5.5mmφサイドビュー

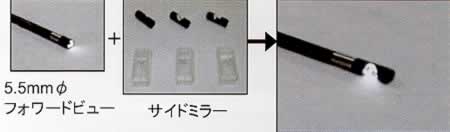

●サイドビューとサイドミラー
口径3.9mmφと5.5mmφのケーブルは、フォワードビューの他に、カメラが側面のみを撮るサイドビューがあります。
口径5.5mmφと8.5mmφのフォワードビューケーブルの先端に、配管の側面や観察内部の側面等を観察・録画するため
のサイドミラーを取り付けることも可能です(オプション)。ミラーの角度には70°、90°および110°の3種類があります。
用途に合わせて選択できます。
※サイドミラーを付けると口径が約1mm大きくなります。
口径4.9mmφはフォワード&サイドビュー(スイッチ切替)です。
また、口径3.9mmφフォワードビューケーブルには、360°回転サイドミラーも用意しています(オプション) 。
本体には、ミラー経由の画像をワンボタンで反転させる機能が付いています。


■3.9mmφ用360°回転サイドミラー
(フォワードビューケーブルを通して使用します)


■アルミボール
口径5.5mmのフォワードビューケーブルの先端に取付ける、アルミ製ボールを用意しました。配管の曲がり箇所にもスム
ーズに挿入できます(オプション)。
※ボールの直径は約15mmです。


■ケーブル先端用フックとマグネット
口径5.5mmφと8.5mmφカメラケーブルには、先端に、小物を回収できるフックやマグネットを取り付けることが可能で
す。
(オプション)


■専用ハードケース
本体ベースセットとカメラケーブルは、付属の専用ハードケースに収納できます。耐久性があり、持運びに便利です。
※専用ハードケースには、3mまでのカメラケーブルを収納可能です。


■カメラケーブルは防水防塵(IP57)カメラケーブルはIP57防水防塵規格に適合しています。
※本体は防水防塵ではありません。
カメラチューブの長さが1m以上のものを使用する場合は、カメラチューブ先端から1m以上水に水没させないで下さい。また、30分以上水没させないで下さい。カメラチューブの長さが75cmのものを使用する場合は、カメラチューブ先端から65cm以上水に水没させないで下さい。また、30分以上水没させないで下さい。 カメラチューブを水以外(ガソリン・潤滑油等)に使用する場合は、カメラチューブ先端から6cm以上浸漬させないで下さい。また、10分以上浸漬させないで下さい。


■仕様
カメラケーブル(着脱可)※1
(先端部とコネクタ部はスチール製)
口径3.9mmφタイプ:
セミリジッド(半固定)、ケーブル長0.75~3mより選択、
フォワードビュー/サイドビューより選択
口径4.5mmφタイプ:
セミリジッド(半固定)、ケーブル長1~3mより選択
口径4.9mmφフォワード&サイドビュー(スイッチ切替):
セミリジッド(半固定)、ケーブル長1m
口径5.5mmφタイプ:
ソフトメタルとセミリジッド(半固定)より選択、
ケーブル長1m~30mより選択、フォワードビュー/サイドビューより選択
口径8.5mmφタイプ:
セミリジッド(半固定)、ケーブル長1m
先端屈曲制御タイプ:
口径6.0mmφ、ソフトメタル、制御部からのケーブル長約1mと約2mより選択
調光機能付ライト光源 白色LED
※先端の明るさは各カメラケーブルともほぼ同じです。
視野範囲 横方向:カメラを始点として46°、
縦方向:カメラを始点として34°、
対角方向:カメラを始点として56°、
先端屈曲制御タイプはアングル可動半径48mmで両側それぞれ150°まで屈曲
焦点距離 1~6cm(3cm前後が推奨焦点)
防水機構(カメラケーブル) IP57(防水機構:IPX7等級 / 防塵機構:IP5X 等級)※2 に適合
(※本体コンソールは防水防塵ではありません)
録画解像度 画像 約30万画素 VGA(640×480 ピクセル)/JPEG形式
動画 QVGA(320 x 240 ピクセル) / MPEG-4に準拠した形式
コンソール インターフェース/電源:USB、静止画写真録画ボタン、動画録画ボタン、内蔵マイク
サイズ/重量 159×40×44mm/約150g(ケーブル除く)
使用温度環境 0℃~55℃
専用ソフトウェア
DXCap使用条件
OS:Windows XP/Windows Vista/Windows7、DirectX:8.0以上
CPU:Intel Pentium 4 2.4GHz以上、RAM:512MB以上
ディスプレイ:1024×768、CD-ROM、HDD空き容量:1GB以上
DXCap機能 静止画写真録画、動画録画、録音ON/OFF、モニタサイズ設定、
言語:日本語(他言語も表示設定可能)、ログ表示
※1、5カメラケーブルは本体セットには含まれておりません。
※2 IPX7等級:常温で水道水の静水に水深1mで30分放置し取出した際、本来の機能を保持している。
IP5X等級:粒子径25μm以下の塵埃充満中に8時間放置し取出した際、本来の機能を保持している。

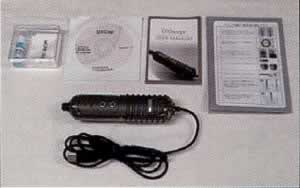

■本体ベースセット標準付属品
本体コンソール(USBケーブル付)・クリーニングセット・DXCapインストール用CD・マニュアル・専用ハードケース


■専用ハードケース


■オプション
品  番 品  名 備考 価格
M987TF-39-0.75-SR-MET 口径3.9mmφセミリジッドケーブル0.75m フォワードビュー 廃番
M987TF-39-1-SR-MET 口径3.9mmφセミリジッドケーブル1m 廃番
M987TF-39-2-SR-MET 口径3.9mmφセミリジッドケーブル2m 廃番
M987TF-39-3-SR-MET 口径3.9mmφセミリジッドケーブル3m 廃番
M987TS-39-0.75-SR-MET 口径3.9mmφセミリジッドケーブル0.75m サイドビュー 廃番
M987TS-39-1-SR-MET 口径3.9mmφセミリジッドケーブル1m 廃番
M987TS-39-2-SR-MET 口径3.9mmφセミリジッドケーブル2m 廃番
M987TS-39-3-SR-MET 口径3.9mmφセミリジッドケーブル3m 廃番
M987TF-55-1-SM-MET 口径5.5mmφソフトメタルケーブル1m フォワードビュー 廃番
M987TF-55-2-SM-MET 口径5.5mmφソフトメタルケーブル2m 廃番
M987TF-55-3-SM-MET 口径5.5mmφソフトメタルケーブル3m 廃番
M987TF-55-5-SM-MET 口径5.5mmφソフトメタルケーブル5m 廃番
M987TF-55-10-SM-MET 口径5.5mmφソフトメタルケーブル10m 廃番
M987TF-55-20-SM-MET 口径5.5mmφソフトメタルケーブル20m 廃番
M987TF-55-30-SM-MET 口径5.5mmφソフトメタルケーブル30m 廃番
M987TF-55-1M-SR-MET 口径5.5mmφセミリジッドケーブル1m フォワードビュー 廃番
M987TS-55-1M-SR-MET 口径5.5mmφセミリジッドケーブル1m サイドビュー 廃番
M987TF-85-1M-SR-MET 口径8.5mmφセミリジッドケーブル1m フォワードビュー 廃番
M987TF-60-1M-SM-A2F-MET 口径6.0mmφ先端局曲制御ケーブル1m - 廃番
M98739-ROTATING-MIRROR-90 口径3.9mmφ用回転サイドミラー90° - 廃番
M98739-ROTATING-MIRROR-90 口径3.9mmφ用回転サイドミラー110° - 廃番
M98755-MIRROR-70 口径5.5mmφ用サイドミラー70° - 廃番
M98755-MIRROR-90 口径5.5mmφ用サイドミラー90° - 廃番
M98785-MIRROR-90 口径8.5mmφ用サイドミラー90° - 廃番
M98755-MIRROR-110 口径5.5mmφ用サイドミラー110° - 廃番
M98755-ALUMINUM BALL 口径5.5mmφ用アルミボール - 廃番
M98755-HOOK 口径5.5mmφ用フック - 廃番
M98785-HOOK 口径8.5mmφ用フック - 廃番
M98755-MAGNET 口径5.5mmφマグネット - 廃番
M98785-MAGNET 口径8.5mmφマグネット - 廃番
M987ASSERY001 クリーニングセット カメラ洗浄用綿棒
&洗浄液&拭取り布
廃番

運賃、および消費税は、記載価格には、含まれていません。
