LED表示器/品番 M318G101-412L 【詳細表示】
商品番号 M318G101-412L 価 格
  LED表示器
品番 M318G101-412L
価格は下記をご覧下さい
パルス信号をカウントするLED電子カウンタ/表示器です。

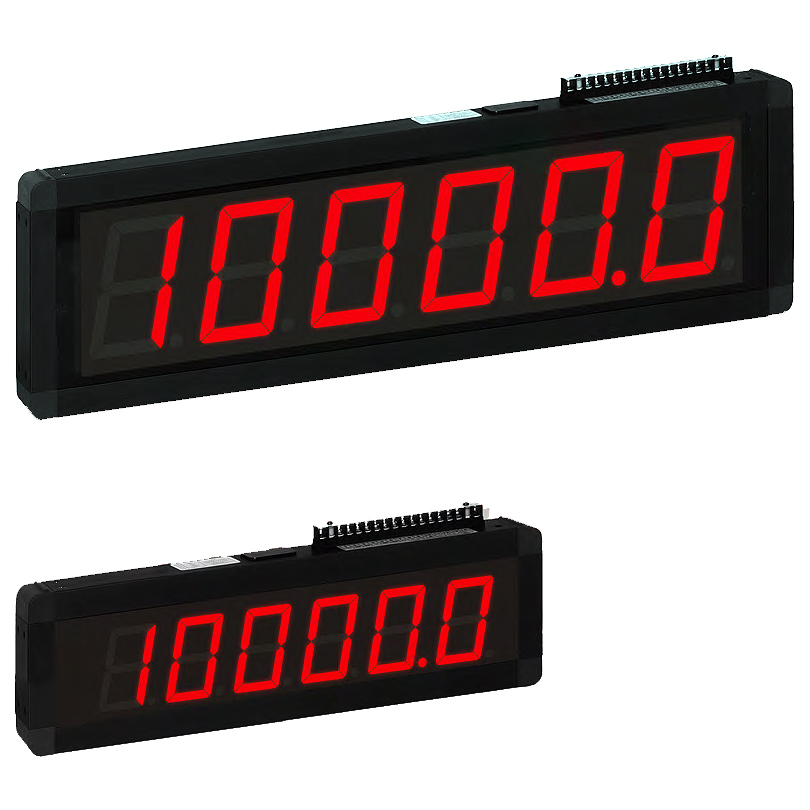

2種類の文字サイズ(文字高 56.8mm / 101.6mm)を用意
全機種に吊下げ / 据え置き用ブラケットを付属



■特長
●書き込み機能付きカウンタ+表示器 (末尾414L/416L)
カウンタと表示器の切り替えが可能
PC / PLC / 設定器 / リモコンを使って指定の数値を表示可能(機種によって設定に使える機器は異なります)

(カウンタとして使用時)
リセット後の初期値に0以外の数値(書き込み値)を設定可能です。
カウント入力が入るとそのままカウント可能です。

(表示器として使用時)
カウント・リセット入力は使えません。
PC/PLC/設定器/リモコンで指定した数値を表示し続けます。
PC/PLC/設定器/リモコンで数値を変更すると直ぐに反映します。

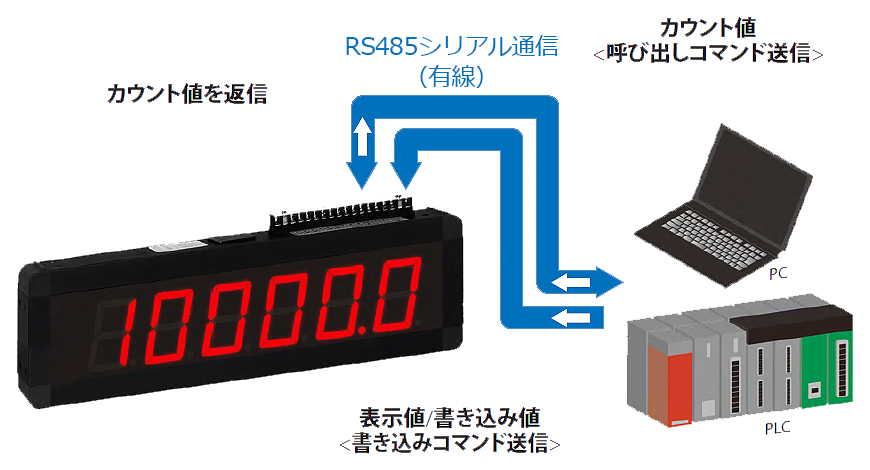

●RS485シリアル通信でPC/PLCからカウント値の確認及び表示値/書き込み値の送信が可能(M318G106タイプ)

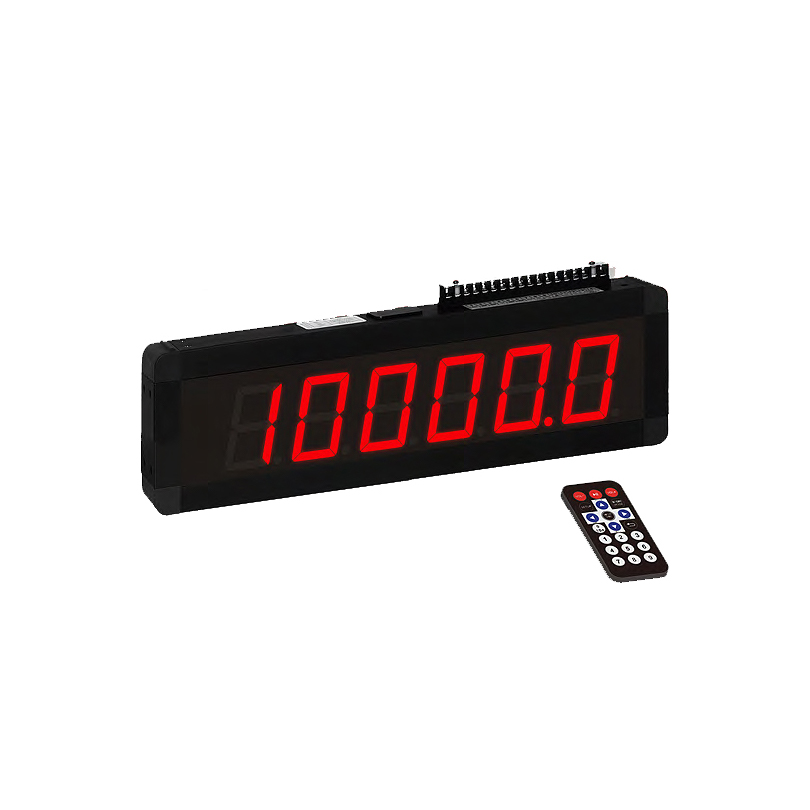

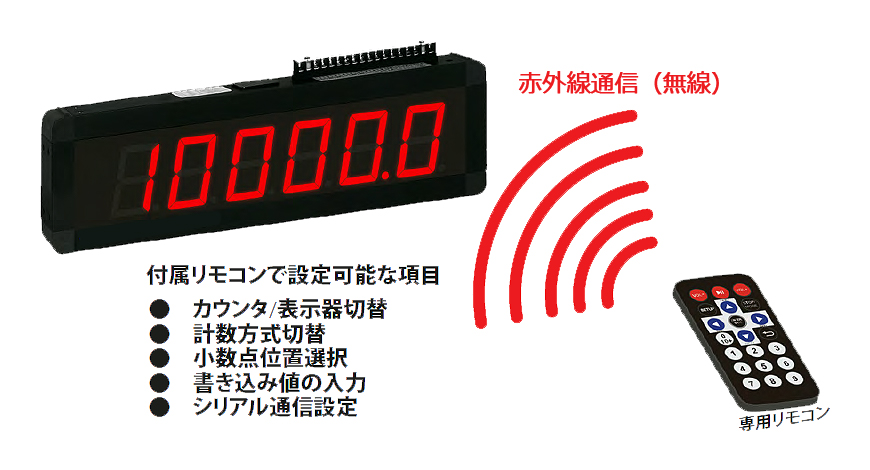

付属リモコンで書き込み値(リセット後の初期値)/表示値/設定の変更が可能で高所設置時でも簡単に使用できるようになりました

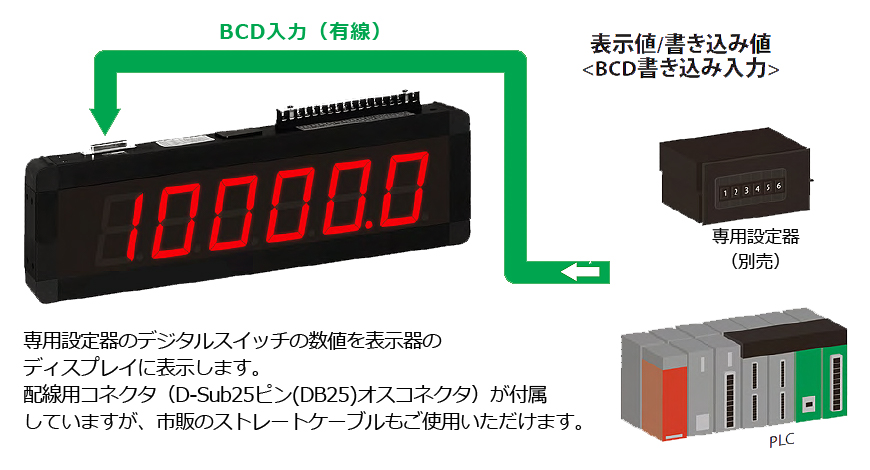

●BCD入力で専用設定器やPLCから表示値/書き込み値を設定できます(末尾414L)



■用途
エリア毎・セルライン等の進捗の見える化に! 工場全体・生産ライン等の進捗の見える化に!


■タイプ
品番 機能 設定 書き込み 双方向通信
M318G101-412L カウンタ DIPスイッチ - -
M318G101-414L カウンタ+表示器
(切替式)
BCD入力 -
M318G101-416L 付属リモコン RS485シリアル通信
またはリモコン
RS485シリアル通信
M318G106-412L カウンタ DIPスイッチ - -
M318G106-414L カウンタ+表示器
(切替式)
BCD入力 -
M318G106-416L 付属リモコン RS485シリアル通信
またはリモコン
RS485シリアル通信

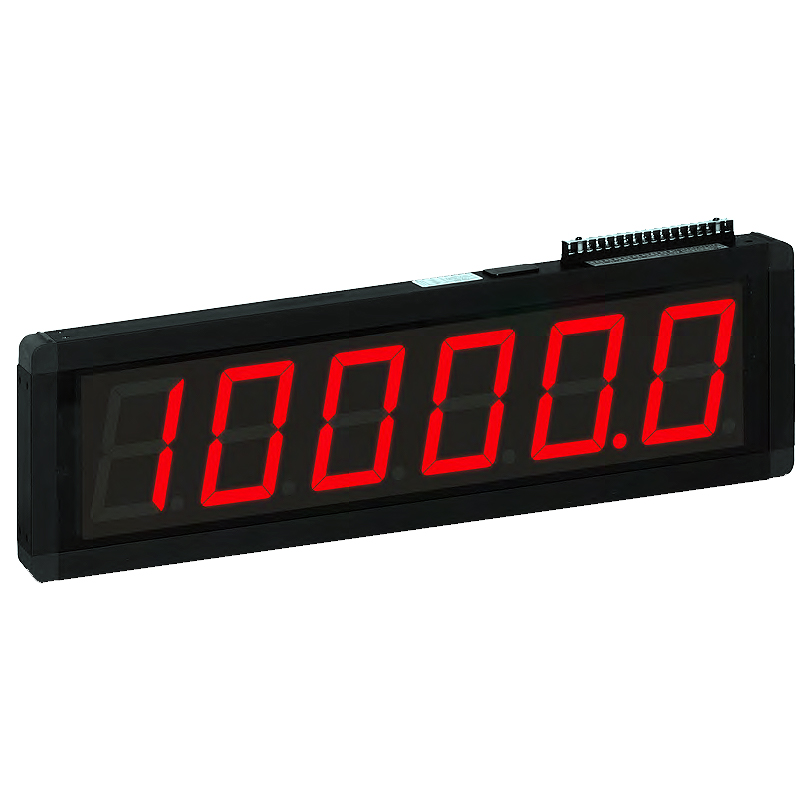

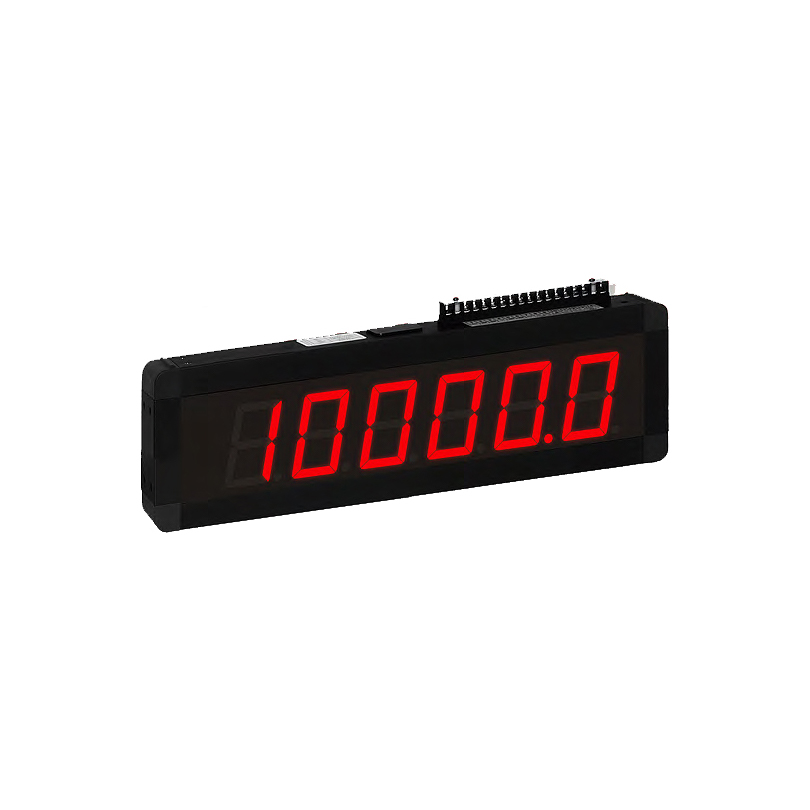

M318G101-412L/-414L M318G106-412L/-414L

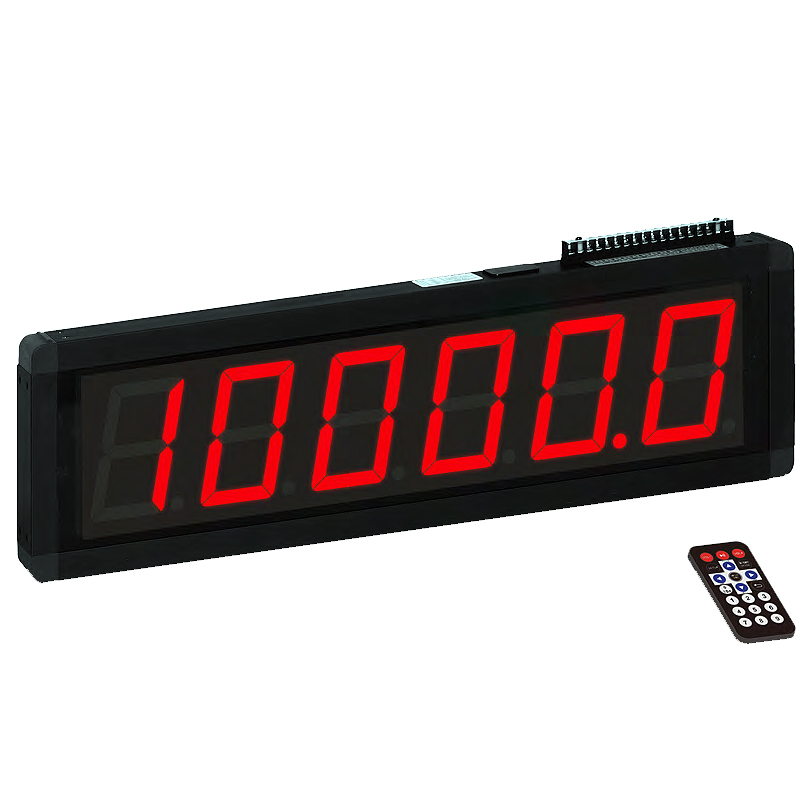

M318G101-416L M318G106-416L


■仕様
品番 M318G101シリーズ M318G106シリーズ
文字サイズ
(H×W)
56.8×32.4mm 101.6×60.0mm
桁数 6
電源 AC100-240V/ -15% +10% 50/60Hz
消費電力 約 6VA
入力 無接点入力 オープンコレクタ入力 :L <2V (流出電流約7mA)
電圧入力:L:0-5V H:10-30V (入力インピーダンス 1.6kΩ)
接点入力 リレー、マイクロスイッチ、その他(流出電流約10mA)
計数速度 無接点入力: 1kHz
接点入力:20Hz
計数方式 90°位相差入力 / 加算減算個別入力
センサ電源 DC12V 100mA
リセット 外部リセット : 最小100msec/L <2V (流出電流約10mA)
電源リセット及びボタンリセット無
入力禁止 入力禁止 : L<2V (流出電流約10mA)
使用湿度範囲 45~85%RH(但し、結露しないこと)
使用温度範囲 -10~+50℃(但し、氷結しないこと)
保存温度範囲 -20~+60℃(但し、氷結しないこと)
設置環境 過電圧カテゴリ II 汚染度2 (IEC61010-1)
耐電圧 AC1500V 1分間
絶縁抵抗 最小100MΩ (DC500Vメガー)
耐ノイズ ノイズシミュレーターからの正方波ノイズ
電源端子: ±2.0kV / 入力端子: ±500V
BCD
入力仕様※1
BCD入力 オープンコレクタ入力 : L< 2V (流出電流約60μA)
もしくは接点入力 (デジタルスイッチ)
パラレルBCD入力(正論理/ 負論理)
端子 D-Sub 25ピン(DB25)メスコネクタ
(D-Sub25ピン(DB25)オスコネクタ付属)
通信仕様※2 通信 RS485 シリアル通信
通信方式 半二重、 調歩同期式
ネットワーク マルチドロップ
ボーレート 9600bps (固定)
フォーマット ASCIIコード、
スタートビット : 1 bit
データビット: 8bit (パリティビット : 1 bit)
ストップビット : 1 bit
パリティ パリティ無し/奇数/偶数 (選択指定)
通信遅延時間 2ms (固定)
通信設定方法 リモコン (付属品)
RS485通信
ソフトウェア
メーカーホームページから無償でダウンロードできます。
PCと本器の端子接続には市販のRS485シリアル通信機器が必要です。

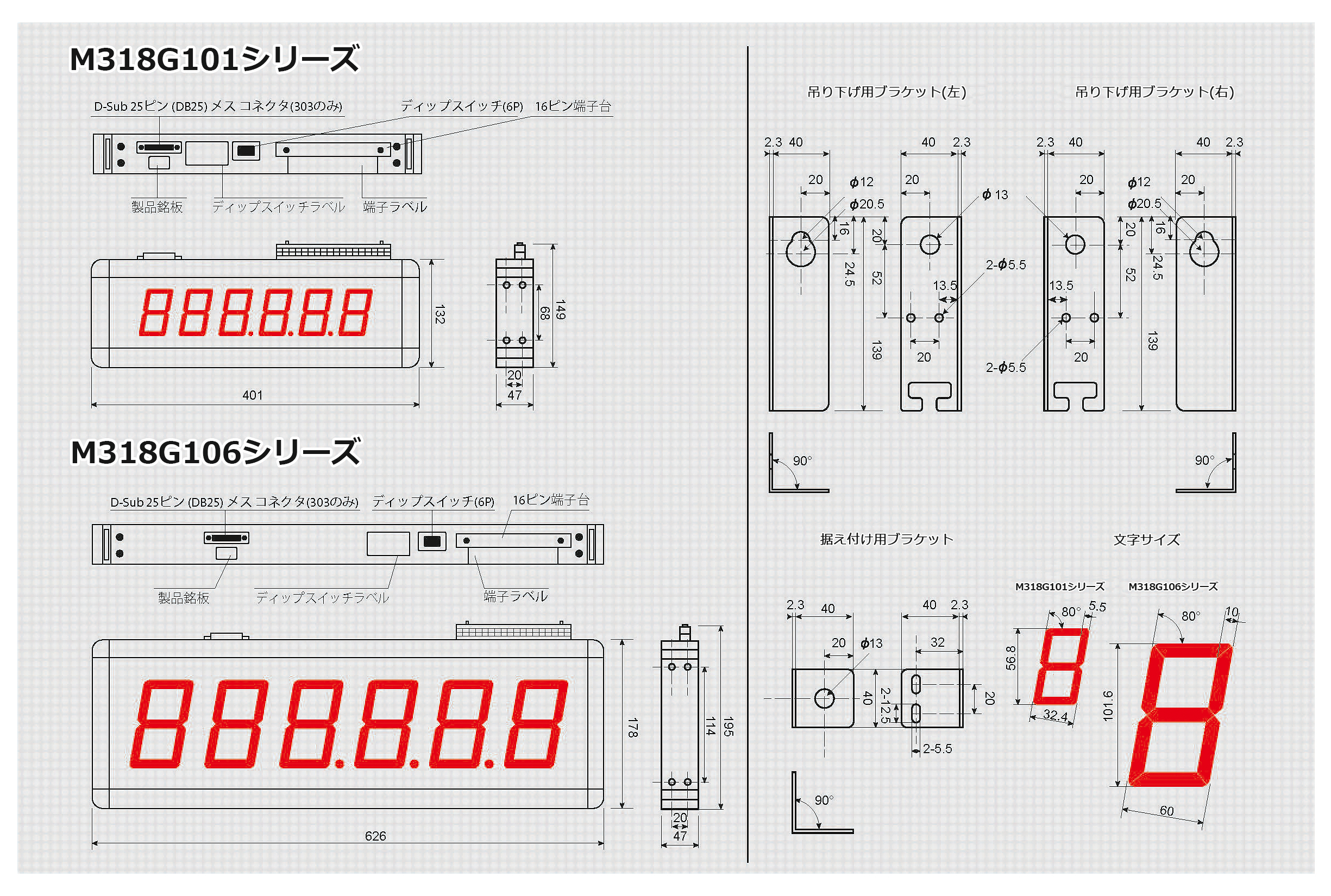

外形寸法
質量 約1.5kg 約3kg
※1:M318G101-414L、M318G106-414Lのみ
※2:M318G101-416L、M318G106-416Lのみ
※3:屋内用です。屋外ではご使用いただけません。

品番 計数範囲 表示範囲
(表示器機能時)
書き込み範囲
(カウンタ機能時)
M318G101-412L -99999~+999999 - -
M318G101-414L 0~999999 -99999~+999999
M318G101-416L -99999~+999999
M318G106-412L - -
M318G106-414L 0~999999 -99999~+999999
M318G106-416L -99999~+999999

運賃、および消費税は、記載価格には、含まれていません。
