10ch小型データロガー／品番 M245L-220G		【詳細表示】
商品番号	M245L-220G	価　格
	●10チャンネル絶縁マルチファンクション入力 ●最高10msサンプリングに対応 ●大型4.3インチワイドTFTカラー液晶 ●2GBの大容量内蔵メモリ ●リングメモリ機能搭載	10ch小型データロガー 品番　M245L-220G 廃番 後継機種はこちら→M245L-240G

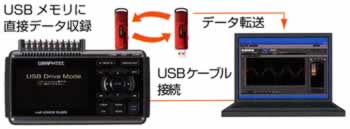

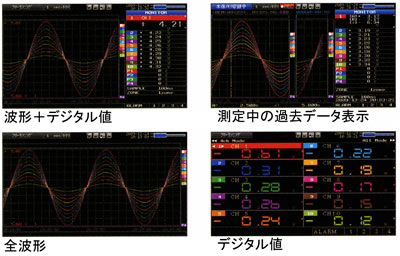

■特長 ●絶縁10チャンネルマルチファクション入力 小型サイズながら、各種入力信号によるチャンネル間の影響を受けない全チャンネル絶縁入力方式を採用しており、配線に気を配る必要がありません。 また、入力信号は、電圧／温度／湿度／パルス／ロジックのマルチファンクション対応。温湿度と電圧など、異なる測定現象も1台で測定できます。 端子はM3ネジを使用。 電圧 20mV〜50V 温度 熱電対：K、J、E、T、R、S、B、N、W (WRe5-26) 湿度 0〜100％（オプションM245-530Gが必要） パルス 4ch※1　積算・瞬時・回転数 ロジック 4ch※1 ※1：パルス、ロジックはいずれかを選択。別途ロジックアラームケーブルが必要です。 ●鮮明な3.5インチTFT液晶 モニタには、明るく鮮明で見やすい4.3インチワイド液晶を採用しました。測定条件の設定の他、測定値を波形やデジタル値での確認が可能です。 ●最高10msのサンプリング速度に対応 電圧測定時のサンプリング速度アップを実現。チャンネル数を絞ることにより、最高10msでのデータ収録が可能です。 サンプリング速度 10ms 20ms 50ms 100ms 1s 使用可能ch数 1 2 5 10 10 測定対象※2 電圧 ● ● ● ● ● 温度 　 　 　 ● ● ※2：湿度は電圧0-1Vをスケーリング換算しているため、サンプリング速度は電圧と同様になります。 ●2GB内蔵メモリで長時間の収録も安心測定 大容量2GBのフラッシュメモリを内蔵しており、外部記憶媒体を使用せずに長時間のデータ収録が可能です。フラッシュメモリのため、電源を切ってもデータを消失する心配がありません。 外部記憶媒体には、USBメモリが使用でき、USBメモリへの直接データ収録が可能です。 また、測定中のUSBメモリの入れ替えが可能で、入れ替えている間データも保持されます。 収録時間※3 （サンプリング速度） 10ms※4 50ms※4 100ms 200ms 500ms 1s 10s 2GB内蔵フラッシュメモリ 38日 83日 97日 194日 485日 1,011日 10,113日 512MB　USBメモリ※5 9日 21日 24日 49日 124日 248日 2,589日 ※3：上記の数値は概算となります。 ※4：設定可能ch数に制限があります。10ms時→1ch、50ms時→5ch ※5：USBメモリはオプションまたは、指紋認証の機能がない標準的なものをご使用ください。 ●リングメモリ機能も搭載 内蔵メモリやUSBメモリでリングメモリ機能を使用することにより、必要とする最新データのみをメモリに残します。 （ON時、収録可能なメモリ容量は、空き容量の1/3以下となります。） ●簡単操作・簡単設定 携帯端末と同様の操作性で、親指だけで操作可能なユーザフレンドリーを実現。手に持って操作することを前提に、各入出力端子などの配置にも気を配りました。また、設定より簡単にできるようにアンプ設定画面では、波形を見ながらレンジの設定ができます。 ●USBメモリ対応/簡単データ転送 本体にUSBメモリを装着し、直接データを収録できます。また、USBケーブルでPCと簡単に接続でき、PCからの設定・制御およびリアルタイムでのデータ転送も可能です。USBドライブモードを使用することにより、M245L-220G本体をPCの外付け記憶媒体として使用することができ、大容量のデータ転送に大変便利です。 ・PC計測データ転送 ・USBドライブモードでデータ転送 ●3WAY電源に対応 AC、DC※6、バッテリ※6の3種類の電源に対応しました。バッテリで約6時間※6の駆動が可能です。 AC電源駆動時に停電が起きると、自動でバッテリ駆動に切り替わります。なおかつバッテリ容量が少なくなると、自動で測定を停止し、ファイルのクローズ動作を実行し大切なデータを守ります。 ※6：バッテリパックおよびDC駆動ケーブルはオプションとなります。バッテリパックでの駆動時間は、設定条件や使用状況により異なります。 ■便利な機能 ●アラーム出力機能搭載 アラーム機能を使用すれば、異常信号発生時に信号出力※8可能です。出力は4出力を装備しています。 ●外部サンプリング機能搭載 外部サンプリング機能（オプションのロジックアラームケーブルが必要です）を使用すれば、外部機器から信号に同期したタイミングでデータの収録が可能です。 ●チャンネル間演算機能搭載 リアルタイムでチャンネル間演算が可能です。チャンネル同時の四則演算を実行できます。演算結果はそのまま測定データ地として保存されます。（本体での測定時のみ） ■用途例 ●分析装置のデータ記録 オゾン濃度測定装置の信号を収録し、オゾン濃度の変化を長時間収録 ＜信号出力＞ 電圧：1-5V　または、電流：4-20mA ●恒温槽内のワークの温度測定 恒温槽を使用した電気部品の温度評価試験にて、電子部品の各部の温度測定 ●電池の評価試験 燃料電池の各部のセル電圧および温度測定 セル間の電圧測定（ch間の電圧には注意が必要です。） ■本体仕様 入力ch数 10ch 外部出力 入力※10 トリガ入力または、外部サンプル入力1ch・ロジック入力4chまたはパルス入力4ch 出力※10 アラーム出力4ch サンプリング周期 10ms〜1h（10ms〜50msは電圧のみ、ch数制限あり）、外部※10 TIME/DIV 1s〜24h トリガ機能 種類 スタート：トリガ成立でデータ収録開始、ストップ：トリガ成立でデータ収録停止 条件 スタート：Off、レベル値、アラーム、外部入力※10、指定時刻、指定曜日、一定時間 ストップ：Off、レベル値、アラーム、外部入力※10、指定時刻、指定曜日、一定時間 レベル値 組み合わせ レベルOR・レベルAND・エッジOR・エッジAND レベル 判定種類 アナログ：立ち上がり、立ち下がり、範囲内、範囲外 パルス　：立ち上がり、立ち下がり、範囲内、範囲外 ロジック ：立ち上がり、立ち下がり アラーム 検知方法 レベル・エッジ 判定種類 アナログ：立ち上がり、立ち下がり、範囲内、範囲外 パルス　：立ち上がり、立ち下がり、範囲内、範囲外 ロジック ：立ち上がり、立ち下がり アラーム出力※10 チャンネル数4ch、出力形式：オープンコレクタ出力（プルアップ抵抗10kΩ） パルス入力 積算モード 測定開始からサンプル間隔ごとのパルス数を積算表示するモード 50 C、500 C、5000 C、50 kC、500 kC、5 MC、50 MC、500 MC/F.S 瞬時モード サンプル間隔ごとのパルス数を表示するモード 50 C、500 C、5000 C、50 kC、500 kC、5 MC、50 MC、500 MC/F.S 回転数モード 1秒ごとのパルス数をカウントし、60倍した数値を回転数として表示するモード 50 rpm、500 rpm、5000 rpm、50 krpm、500krpm、5 Mrpm、50 Mrpm、500 Mrpm/F.S. 最大パルス 周波数 50 kHz（最大カウント数：50 kC/サンプリング、16 Bitカウンタ） 演算機能 CH間演算 アナログ入力chを対象に、加算・減算・乗算・除算 統計演算 平均値・ピーク値・最大値・最小値・実行値の中から2演算を選択 検索機能 収録したデータに対して、アナログ信号レベル・パルス・ロジック値またはアラーム発生点を検索 PCI/F USB（フルスピード） 記憶媒体 本体内蔵フラッシュメモリ2GB、USBメモリ※11 データ保存機能 測定データ 内蔵フラッシュメモリまたはUSBメモリにダイレクト収録 その他 設定条件、画面コピーデータも保存可能 リング収録 機能：ON/OFF、収録点数：1000〜2000000（ON時、収録可能容量は空き容量の1/3） USB機能 USBドライブモード（本体メモリのファイル転送・削除） スケーリング機能 各チャンネル毎に入力可能。電圧レンジ時：4点設定、温度レンジ時：2点設定 表示器 サイズ 4.3インチTFTカラー液晶ディスプレイ（WQVGA：480×272ドット） 表示画面 波形+デジタル値画面、全波型画面、デジタル値+演算画面、拡大デジタル画面 使用環境 0〜45℃、5〜85％RH（バッテリー駆動時は0〜40℃/充電時15〜35℃） 定格電源 ACアダプタ（AC100V〜240V/50〜60Hz） DC入力（DC8.5V〜24V（最大26.4V））※12 バッテリパック※12 消費電力 29VA以下（AC駆動時、LCD ON、バッテリパック充電時） 外形寸法 194×117×42mm 質量 520g（ACアダプタ、バッテリ含まず） 耐振性 自動車部品第一種A種準拠 ※10：ロジックアラームケーブルが必要です。外部サンプル/ロジック/パルス入力：最大入力電圧＋24V、入力スレッシュホールド電圧：約；25V、ヒステリシス約0.5V（＋2.5V〜＋3V） ※11：制限無し（但し、1ファイル2GByteまで）、指紋認証などの機能がない標準的なものをご使用ください。 ※12：DC駆動ケーブル、バッテリパックはオプションとなります。 ■アナログ仕様 アナログ入力端子形状 M3ネジ式端子 入力方式 フォトモスリレーによるスキャン方式、全チャンネル絶縁入力、平衡入力 測定レンジ 電圧 20・50・100・200・500 mV、1・2・5・10・20・50 V、1-5 V/F.S. 温度 熱電対：K・J・T・R・S・B・N・W（WRe5-26） 湿度 0〜100％（オプションの湿度センサ使用時 標準は、1本のみ使用可） フィルタ Off、2、5、10、20、40（左記の回数で移動平均を実施） 測定精度※13 （23 ℃±5 ℃） ・電源投入後 30分以上 ・フィルタON（10） ・サンプリング1s（10ch） ・GND接地 電圧 0.1％ of F.S. 温度 熱電対 測定温度範囲 測定確度 R/S 0℃≦TS≦100℃ 100℃＜TS≦300℃ R：300＜TS≦1600℃ S：300＜TS≦1760℃ ±5.2 ℃ ±3.0 ℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋2.0 ℃） ±0.5 ℃ B 400℃≦TS≦600℃ 600℃＜TS≦1820℃ ±3.5 ℃ ±（0.05％ of rdg＋2.0 ℃） K -200℃≦TS≦-100℃ -100℃＜TS≦1370℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋1.0 ℃） E -200℃≦TS≦-100℃ -100℃＜TS≦800℃ ±（0.05％ of rdg＋2.0 ℃） ±（0.05％ of rdg＋1.0 ℃） T -200℃≦TS≦-100℃ -100℃＜TS≦400℃ ±（0.1％ of rdg＋1.5 ℃） ±（0.1％ of rdg＋0.5 ℃） J -200℃≦TS≦-100℃ -100℃＜TS≦100℃ 100℃＜TS≦1100℃ ±2.7 ℃ ±1.7 ℃ ±（0.05％ of rdg＋1.0 ℃） N 0℃≦TS≦1300℃ ±（0.1％ of rdg＋1.0 ℃） W 0℃≦TS≦2000℃ ±（0.1％ of rdg＋1.5 ℃） 温度 ※基準接点補償確度　±0.5℃ A/Dコンバータ 方式：ΔΣ方式、16Bit（有効分解能：±レンジの約1/40,000） 最大入力電圧 入力端子＋/−間 60 Vp-p 入力端子/入力端子間 60 Vp-p 入力端子/GND間 60 Vp-p 耐電圧 入力端子/入力端子間 350 Vp-p（1分間） 入力端子/GND間 350 Vp-p（1分間） ※13：使用熱電対は、T型0.32φ、その他0.65φをお使用した場合。 ■制御ソフトウェア仕様 対応OS WindowsXP、Vista、7（32 Bit版、64 Bit版） 機能 本体制御、リアルタイムデータ収録、再生、データファイル形式変換 本体設定範囲 入力設定、メモリ設定、アラーム設定、トリガ設定 収録データ リアルタイムPC転送（CSV、バイナリ）、本体メモリ内のデータ転送、USBメモリデータ転送 表示内容 アナログ波形、ロジック波形、パルス波形、デジタル値 表示モード Y-T表示、デジタル値表示、レポート表示、カーソル間X-Y表示（再生時のみ） 監視機能 アラーム発生時に、指定のメールアドレスにメール配信 ファイル形式変換 カーソル間・全データをCSV形式へ変換（間引き機能あり） レポート機能 日報・月報ファイルを自動作成（エクセルへ直接書き込みも可能） 最大・最小 測定中の最大・最小・現在値を表示 ■オプション M245-513G M245-514G M245-517G M245-530G M245-536G M245BS-5MK M245BS-5MT M245C-410G M245C-420G M245C-430G 品番 品名 備考 価格 M245-513G ロジックアラームケーブル ケーブル長：2m、先端切り放し 廃番 M245-514G DC駆動ケーブル ケーブル長：2m、先端切り放し 廃番 M245-517G バッテリパック 1個、7.4V　2200mAh　17Wh 廃番 M245-530G 湿度センサー ケーブル長：3m、専用電源コネクタ付き 使用可能温度範囲：-25℃〜+80℃ 廃番 M245-542G 湿度センサ電源BOX 湿度センサ10本接続用（受注生産） 廃番 M245-543G 平型ワッシャ付M3ネジ 60個入り 廃番 M245-550G USBメモリ2GB 2GB 廃番 M245-536G※14 収納ケース RoHS指令非対応 廃番 M245BS-5MK※14 K型熱電対 素線φ0.32 1.0×1.6×5000mm、5本入り 廃番 M245BS-5MT※14 T型熱電対 廃番 M245T-55KG 極細K型熱電対 先端素線φ0.127、0.5×0.7×200mm 中継部1m、5本入り 廃番 M245C-410G 棒状K型熱電対 -100〜300℃、クラス1、コード長：1.1m 廃番 M245C-420G 静止表面用K型熱電対 -30〜400℃、クラス2、コード長：1.1m 廃番 M245C-430G L型静止画表面K型熱電対 -30〜600℃、クラス2、コード長：1.1m 廃番 M245C-440G K型熱電対ミニコネクタ 5本入り　接続可能熱電対：素線径0.65mm以下 廃番 M245C-441G K型熱電対ミニコネクタ 2本入り　接続可能熱電対：素線径0.65mm以下 廃番 M245C-450G T型熱電対ミニコネクタ 5本入り　接続可能熱電対：素線径0.65mm以下 廃番 M245C-451G T型熱電対ミニコネクタ 2本入り　接続可能熱電対：素線径0.65mm以下 廃番 M245-551G シャント抵抗250Ω 最大使用電圧15.8V、定格電力1W 廃番 ※14：日本国内のみ販売となります。

運賃、および消費税は、記載価格には、含まれていません。
