■特長
●測定波長 3.9μm
●ワイドな測定温度範囲 200〜1400℃
●ロングフォーカス45:1（φ27mm/1.2mにて）
●φ1.6mmの小スポット測定
●2点レーザポインタ付で正確照準
●エアパージ/冷却ジャケットオプション
●冷却不要で周囲温度-20〜85℃で使用可能
●ステンレス製センサヘッド IP65をクリア

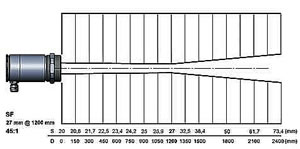

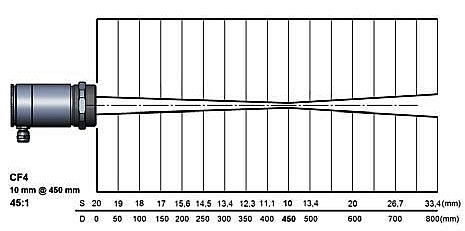

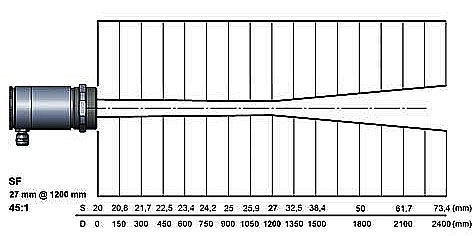

■測定視野範囲図
| M1241-IR20390SF-C** |
M1241-IR20390CF4-C** |
 |
 |

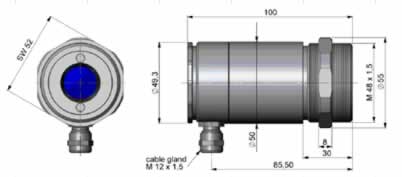

■センサヘッド外形寸法図

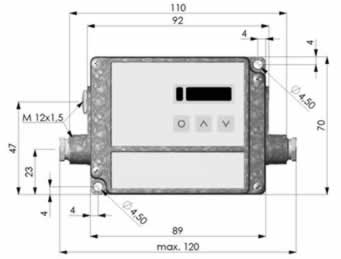

■アンプユニット外形寸法図

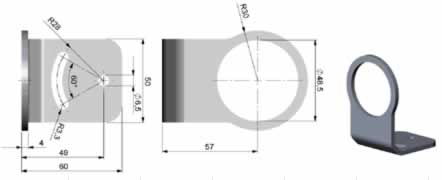

■取付金具外形寸法(付属品）

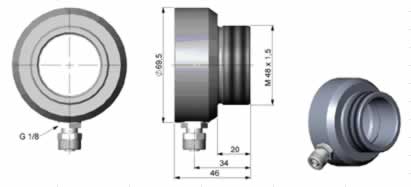

■エアパージカラー外形寸法図（オプション）

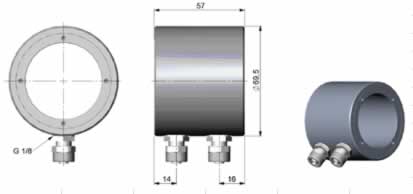

■冷却ジャケット外形寸法図（オプション）
■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。
■仕様
| 測定温度範囲 |
200〜1400℃ |
| 測定精度 |
±1％または±1.5℃（周囲温度23±5℃にて、放射率1/応答時間1sにて） |
| 再現性 |
±0.5％または±0.5℃ |
| 応答時間 |
10ms |
| 測定視野範囲 |
45:1 |
| アナログ出力 |
4-20mA／0〜20mA／0-5V／0-10V／熱電対J･K出力切替 |
| 信号処理 |
ピークホールド/バレーホールド/アベレージング |
| 測定波長 |
3.9μｍ |
| 放射率補正 |
0.100〜1.100 |
| 使用周囲温度 |
センサヘッド：-40〜85℃ アンプユニット0〜85℃ |
| 使用周囲湿度 |
10〜95％RH（結露なきこと） |
| 保護構造 |
IP65(NEMA-4) |
| 材質 |
センサヘッド：ステンレス アンプユニット：亜鉛ダイキャスト |
| 電源電圧 |
8-36VDC/max.160ｍA |
| 出力インピーダンス |
電流（ループ抵抗500Ω以下）電圧（負荷インピーダンス100KΩ以上）熱電対（20Ω） |
| 外形寸法 |
センサヘッド：φ49.3×100mm(M48×1.5mm） アンプユニット：89 mm x 70 mm x 30 mm |
| 質量 |
センサヘッド：約600g アンプユニット：約420g |
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1％
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
| 品番 |
仕 様 |
価格 |
| M1241-IR20390SF-C3 |
φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル3m |
￥211,500- |
| M1241-IR20390SF-C8 |
φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル8m |
￥230,400- |
| M1241-IR20390SF-C15 |
φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル15m |
￥252,000- |
| M1241-IR20390CF1-C3 |
φ1.6mm/70mm センサヘッドアンプ間耐熱ケーブル3m |
￥211,500- |
| M1241-IR20390CF1-C8 |
φ1.6mm/70mm センサヘッドアンプ間耐熱ケーブル8m |
￥230,400- |
| M1241-IR20390CF1-C15 |
φ1.6mm/70mm センサヘッドアンプ間耐熱ケーブル15m |
￥252,000- |
| M1241-IR20390CF2-C3 |
φ3.4mm/160mm センサヘッドアンプ間耐熱ケーブル3m |
￥211,500- |
| M1241-IR20390CF2-C8 |
φ3.4mm/160mm センサヘッドアンプ間耐熱ケーブル8m |
￥230,400- |
| M1241-IR20390CF2-C15 |
φ3.4mm/160mm センサヘッドアンプ間耐熱ケーブル15m |
￥252,000- |
| M1241-IR20390CF3-C3 |
φ4.5mm/200mm センサヘッドアンプ間耐熱ケーブル3m |
￥211,500- |
| M1241-IR20390CF3-C8 |
φ4.5mm/200mm センサヘッドアンプ間耐熱ケーブル8m |
￥230,400- |
| M1241-IR20390CF3-C15 |
φ4.5mm/200mm センサヘッドアンプ間耐熱ケーブル15m |
￥252,000- |
| M1241-IR20390CF4-C3 |
φ10mm/450mm センサヘッドアンプ間耐熱ケーブル3m |
￥211,500- |
| M1241-IR20390CF4-C8 |
φ10mm/450mm センサヘッドアンプ間耐熱ケーブル8m |
￥230,400- |
| M1241-IR20390CF4-C15 |
φ10mm/450mm センサヘッドアンプ間耐熱ケーブル15m |
￥252,000- |
■オプション
| 品番 |
品名 |
価格 |
| M1241-IR20390CC |
校正成績書 |
￥Mail- |
| M1241-MH300075 |
冷却ジャケット |
￥Mail- |
| M1241-MH300077 |
エアパージ |
￥Mail- |
| M1241-MH300296 |
リレーインターフェース |
￥Mail- |
|
