金属測定用高温放射温度計/品番 M1241-IR20100LSF-C3 【詳細表示】
商品番号 M1241-IR20100LSF-C3 価 格
金属測定用高温放射温度計M1241-IR20100LSF-C3 金属の熱処理温度測定・制御に最適な放射温度計です。
ワイドな測定温度範囲 485〜1800℃


金属測定用高温放射温度計
品番 M1241-IR20100LSF-C3

廃番
後継機種はこちら→M1241-IR20LS-100L-CF1シリーズ
■特長
●測定波長1μm
●ワイドな測定温度範囲 485〜1800℃
●ロングフォーカスφ12mm/3.6m
●φ1mmの小スポット測定
●2点レーザポインタ付で正確照準
●使用周囲温度 -20〜85℃ 冷却不要
●丈夫なステンレスヘッドとテフロンケーブル採用
●エアパージ・冷却ジャケットオプション

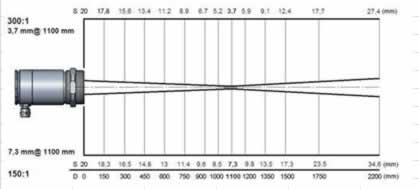

■測定視野範囲図(SFヘッド)

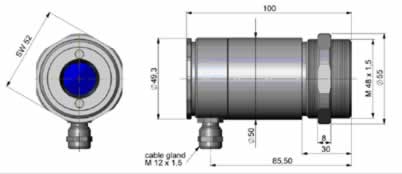

■センサヘッド外形寸法図

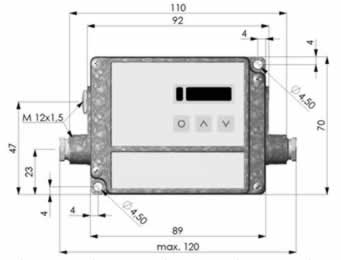

■アンプユニット外形寸法図

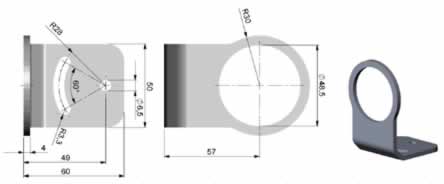

■取付金具外形寸法(付属品)

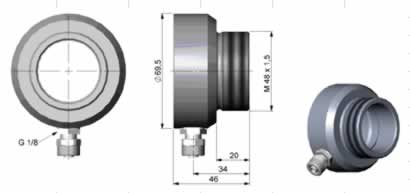

■エアパージカラー外形寸法図(オプション)

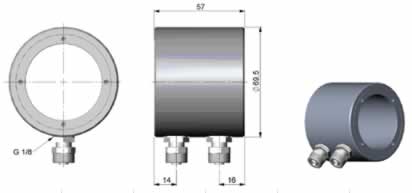

■冷却ジャケット外形寸法図(オプション)


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■仕様
タイプ 100L 100H
測定温度範囲 485〜1100℃ 650〜1800℃
測定精度 ±0.3%もしくは±1℃(放射率1、応答時間1s、使用周囲温度23±5℃にて)
再現性 ±0.1℃もしくは±1℃
応答時間 1ms
測定視野範囲 150:1 300:1
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 1μm
放射率補正 0.100〜1.100
使用周囲温度 センサヘッド:-20〜85℃ アンプユニット0〜85℃
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス アンプユニット:亜鉛ダイキャスト
電源電圧 8-36VDC/max.160mA
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
外形寸法 センサヘッド:φ49.3×100mm(M48×1.5mm) アンプユニット:89 mm x 70 mm x 30 mm
質量 センサヘッド:約600g アンプユニット:約420g
センサヘッド取付ナットと取付金具は付属です。
標準ケーブルは3mです。延長をご希望の場合はケーブルを追加オーダーしてください。
3mケーブルを8m/15mで製作いたします。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。



■タイプ
型 式 仕   様 価格
M1241-IR20100LCF2-C3 φ1mm/150mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100LCF3-C3 φ1.3mm/200mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100LCF4-C3 φ3mm/450mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100LSF-C3 φ7.3mm/1100mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100LFF-C3 φ24mm/3600mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100HCF2-C3 φ0.45mm/150mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100HCF3-C3 φ0.6mm/200mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100HCF4-C3 φ1.4mm/450mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100HSF-C3 φ3.7mm/1100mm センサヘッドアンプ間ケーブル3m 廃番
M1241-IR20100HFF-C3 φ12mm/3600mm センサヘッドアンプ間ケーブル3m 廃番


■オプション
品  番 品  名 価  格
M1241-IR10020CC 校正成績書 廃番
M1241-IR201008mh 耐熱ケーブル8m 廃番
M1241-IR2010015mh 耐熱ケーブル15m 廃番
M1241-MH300075 冷却ジャケット 廃番
M1241-MH300077 エアパージ 廃番
M1241-MH300296 リレーインターフェース 廃番

運賃、および消費税は、記載価格には、含まれていません。
