高速形・小形放射温度計/品番 M1241-IR14F-T15-C3 【詳細表示】
商品番号 M1241-IR14F-T15-C3 価 格
高速形・小形放射温度計M1241-IR14F-T15-C3 測定温度範囲:-50〜975℃
クラス最速6msを実現。
高速形・小形放射温度計
品番 M1241-IR14F-T15-C3
価格は下記をご覧下さい
■特長
●クラス最速6msを実現(25:1タイプ)
●ワイドな測定温度範囲:-50〜975℃
●使用周囲温度 -20〜120℃ 冷却不要
●丈夫なステンレスヘッドとテフロンケーブル採用
●超小型センサヘッドM12サイズ
●φ0.5mmの小スポット測定(クローズフォーカスレンズ使用時)

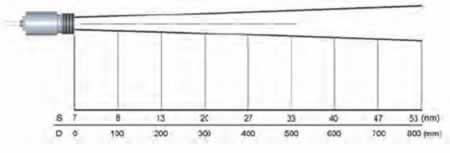

■測定視野範囲図(15:1ヘッド)

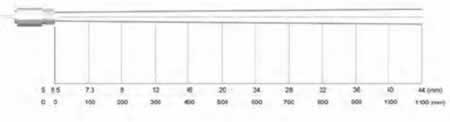

■測定視野範囲図(25:1ヘッド)

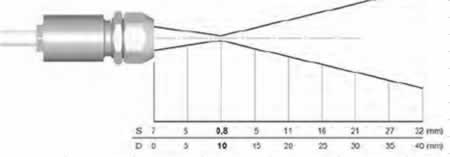

■測定視野範囲図(15:1ヘッド/CFレンズ使用時)

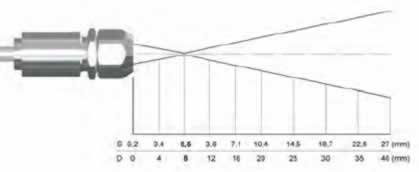

■測定視野範囲図(25:1ヘッド/CFレンズ使用時)


■センサヘッド外形寸法図

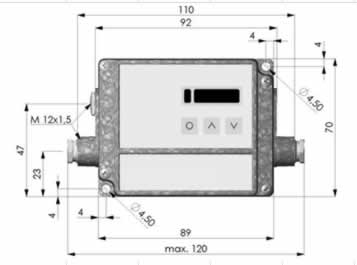

■アンプユニット外形寸法図


■クローズフォーカスレンズ外形寸法


■取付金具外形寸法


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■共通仕様
測定温度範囲 -50〜975℃
測定精度 ±1%もしくは±2℃のどちらか大きい方(周囲温度23℃±5℃,測定温度>20℃)
再現性 ±0.75℃もしくは±0.75℃のどちらか大きい方
応答時間 6ms(25:1ヘッド) 9ms(15:1ヘッド)
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 8〜14μm
放射率補正 0.100〜1.100
使用周囲温度 センサヘッド:-20〜120℃ アンプユニット0〜85℃
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス アンプユニット:亜鉛ダイキャスト
電源電圧 8-36VDC/max.100mA
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
外形寸法 センサヘッド:φ28×14mm(M12×1) アンプユニット:89 mm x 70 mm x 30 mm
質量 センサヘッド:約40g アンプユニット:約420g
※センサヘッド取付ナットは付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※熱電対出力使用時の精度は±2.5℃または±1%
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。


■タイプ
品番 仕様 価格
M1241-IR14F-T15-C3 センサヘッドケーブル3m仕様/15:1/9ms ¥98,100-
M1241-IR14F-T15-C8 センサヘッドケーブル8m仕様/15:1/9ms ¥105,300-
M1241-IR14F-T15-C15 センサヘッドケーブル15m仕様/15:1/9ms ¥116,100-
M1241-IR14F-T25-C3 高センサヘッドケーブル3m仕様/25:1/6ms ¥130,500-
M1241-IR14F-T25-C8 センサヘッドケーブル8m仕様/25:1/6ms ¥137,700-
M1241-IR14F-T25-C15 センサヘッドケーブル15m仕様/25:1/6ms ¥148,500-





■オプション
品番 品名 価格
M1241-CC 校正成績書 ¥Mail-
M1241-MH300147 取付金具 ¥Mail-
M1241-MH360124 クローズフォーカスレンズ ¥Mail-

運賃、および消費税は、記載価格には、含まれていません。
