高周波誘導加熱用放射温度センサ/品番 M1241-IR14160T40CF-C3 【詳細表示】
商品番号 M1241-IR14160T40CF-C3 価 格
高周波誘導加熱用放射温度センサM1241-IR14160T40CF-C3 高周波誘導加熱用
放射温度センサ
品番 M1241-IR14160T40CF-C3
価格は下記をご覧下さい
高周波誘導加熱用途に最適なローコスト放射温度センサです。
超小型センサヘッドは耐熱125℃で冷却不要。
測定波長が短いので放射率変化による誤差を少なくできます。
センサヘッドの保護ケースもオプションで用意しています。



高周波誘導加熱用放射温度センサM1241-IR14160T40CF-C3

■特長
●測定波長1.6μm
●ワイドな測定温度範囲 250~1600℃
●φ1.8mmの小スポット測定
●高速応答1ms
●使用周囲温度 -20~125℃ 冷却不要
●保護ケース(ステンレス・アルミ・銅製)
●熱電対K・J出力標準装備

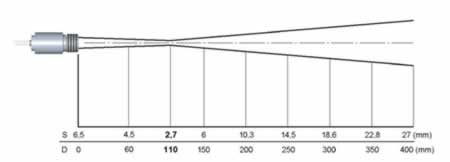

■測定視野範囲図(40:1ヘッド)

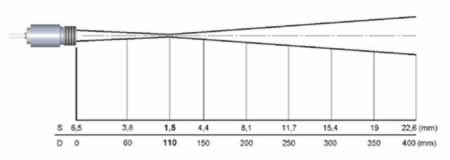

■測定視野範囲図(75:1ヘッド)


■センサヘッド外形寸法図

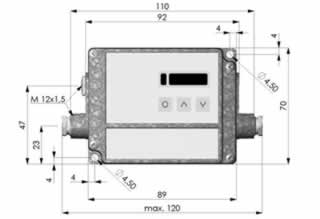

■アンプユニット外形寸法図

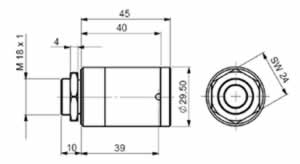

■センサヘッド保護ケース外形寸法図


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。


■取付金具外形寸法


■エアパージカラー外形寸法


■仕様
品番 M1241-IR14160T40CF-C3 M1241-IR14160T75CF-C3
測定温度範囲 250~800℃ 385~1600℃
測定精度 ±(読取値の0.3% +2℃)
再現性 ±(読取値の0.1% +1℃)
応答時間 1ms(90%応答)
測定視野範囲 40:1(φ2.7mm/110mm) 75:1(φ1.5mm/110mm)
アナログ出力 4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 1.6μm
放射率補正 0.100~1.100
使用周囲温度 センサヘッド:-20~100℃ アンプユニット0~85℃
使用周囲湿度 10~95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス
アンプユニット:亜鉛ダイキャスト
電源電圧 8-36VDC/max.100mA
出力インピーダンス 電流(ループ抵抗500Ω以下)
電圧(負荷インピーダンス100KΩ以上)
熱電対(20Ω)
センサヘッドケーブル 3m
外形寸法 センサヘッド:φ28×14mm(M12×1)
アンプユニット:89 mm x 70 mm x 30 mm
質量 センサヘッド:約40g アンプユニット:約420g
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。



■オプション
品  番 品  名
M1241-MH300147 取付金具
M1241-MH300148 エアパージカラー
M1241-MH300151 センサヘッド保護ケース(ステンレス)
M1241-MH300152 センサヘッド保護ケース(アルミニウム)
M1241-MH300153 センサヘッド保護ケース(黄銅)

運賃、および消費税は、記載価格には、含まれていません。
