中高温金属測定用非接触温度センサ/
品番 M1241-IR14-160L-T40SF-C3シリーズ
【詳細表示】
商品番号 M1241-IR14-160L-T40SF-C3シリーズ 価 格
●金属、金属酸化物、セラミック表面の安定した温度測定を実現。
●測定温度範囲250〜2000℃(出力スケーリング可能。)
●世界最小クラスの機器組込タイプ。
●EMC指令 EN61326(計測・制御機器) 適合品。


中高温金属測定用非接触温度センサ
品番 M1241-IR14-160L-T40SF-C3シリーズ
価格は下記をご覧下さい
■特長
●測定波長1.6μmで金属表面測定に最適!
●クラス最速1ms 高速測定
●ガラス越しの測定が可能
●超小型センサヘッドで省スペース
●φ1.5mm/110mmの小スポット測定(クローズフォーカスタイプ)
●冷却不要で周囲温度125℃使用可能。

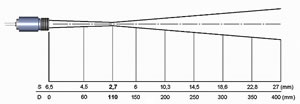

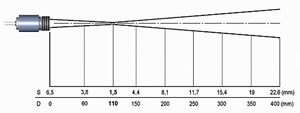

■測定視野範囲図
M1241-IR14-160L-SFタイプ M1241-IR14-160L-CFタイプ
M1241-IR14-160H-SFタイプ M1241-IR14-160H/H1-CFタイプ

■寸法図
●本体、センサ、取付金具

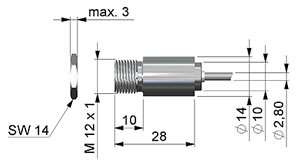

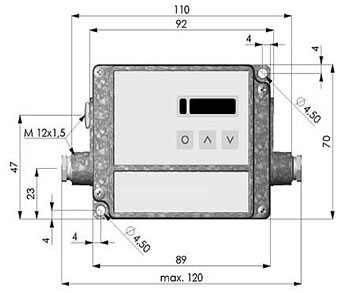

センサヘッド アンプユニット

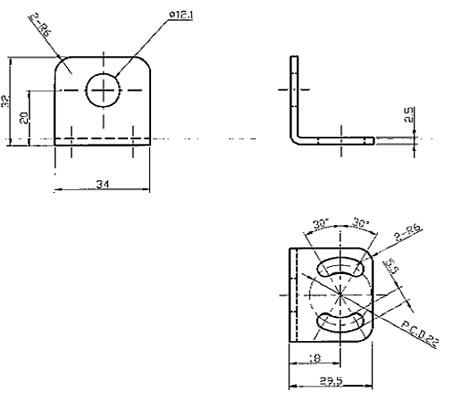

取付金具

■共通仕様
測定温度範囲 250〜2000℃
測定波長 1.6μm
測定精度 ±(読取値の0.3%+2℃)(放射率1.00応答時間1秒にて)
再現性 ±(読取値の0.1%+1℃)
表示分解能 0.1°C
応答時間 1ms(90%応答)
測定視野範囲 40:1/75:1(90%応答)
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
アラーム出力 24V/50mA(オープンコレクタ)
リレー出力 DC60V/AC42V、0.4Ax2
デジタル出力 USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet
信号処理 ピークホールド/バレーホールド/アベレージング
放射率補正 0.100〜1.100(0.001/1ステップ)
透過率補正 0.100〜1.100(0.001/1ステップ)
使用周囲温度 センサヘッド -20〜125℃
アンプユニット 0〜85℃
使用周囲湿度 10〜95%RH(結露・氷結なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド ステンレス
アンプユニット 亜鉛ダイキャスト
電源電圧 8-36VDC/max.100mA(モジュール使用時250mA)
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
EMC指令(計測・制御機器) EN61326-1:2006 EN61326-2-3:2006
低電圧指令(計測・制御機器) EN61010-1:2001
外形寸法 センサヘッド φ28×14mm(M12×1)
アンプユニット 89 mm x 70 mm x 30 mm
質量 センサヘッド 約40g
アンプユニット 約420g
※センサヘッド取付ナットと金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。



■仕様
品番 測定温度範囲 タイプ 価格
M1241-IR14-160L-T40SF-C3 250〜800℃ 標準タイプ ¥118,000-
M1241-IR14-160H-T75SF-C3 385〜1600℃ ¥118,000-
M1241-IR14-160H1-T75SF-C3 490〜2000℃ ¥118,000-
M1241-IR14-160L-T40CF-C3 250〜800℃ CFタイプ ¥118,000-
M1241-IR14-160H-T75CF-C3 385〜1600℃ ¥118,000-
M1241-IR14-160H1-T75CF-C3 490〜2000℃ ¥118,000-





■オプション
エアパージ管
エアパージ管 アンプ遮蔽カバー
レーザサイティングツール取付金具 ボルト取付金具
角度調整機能付取付金具 パイプアダプタ
レーザサイティングツール
保護レンズ 直角ミラー
DINレール取付アダプタ
サイティングチューブ USBインターフェース

■仕様
品番 品名 価格
M1241-ACCS-AP エアパージカラー ¥6,000-
M1241-ACCT-AP エアパージカラー ¥11,000-
M1241-ACCT-APL エアパージカラー(側面吹出タイプ) ¥21,000-
M1241-ACCT-COV アンプ遮蔽カバー ¥5,000-
M1241-ACCT-FB2 レーザサイティングツール取付金具(2ヘッド) ¥6,000-
M1241-ACCT-MB ボルト取付金具(M12ボルト) ¥5,000-
M1241-ACCT-MG 角度調整機能付取付金具(M12ボルト) ¥10,000-
M1241-ACCT-OEMLST レーザサイティングツール(ケーブル長さ3.5m) ¥10,000-
M1241-ACCT-OEMLSTCB8 レーザサイティングツール(ケーブル長さ8m) ¥20,000-
M1241-ACCT-PA パイプアダプタ ¥9,000-
M1241-ACCT-PWHT 保護レンズ ¥10,000-
M1241-ACCT-RAIL DINレール取付アダプタ ¥5,000-
M1241-ACCT-RAM 直角ミラー ¥12,000-
M1241-ACCT-RI リレーインターフェース ¥10,000-
M1241-ACCT-ST20 サイティングチューブ20mm ¥5,000-
M1241-ACCT-ST40 サイティングチューブ40mm ¥6,000-
M1241-ACCT-ST88 サイティングチューブ88mm ¥7,000-
M1241-ACCT-USBK USBインターフェース+ソフトウェア ¥17,000-
M1241-ACCTL-HTCERT 校正成績書 ¥25,000-
M1241-IR14-160-C8 8mケーブル ¥11,000-
M1241-IR14-160-C15 15mケーブル ¥20,000-




運賃、および消費税は、記載価格には、含まれていません。
