ジブクレーン(L型)/M104L18-1F

ジブクレーン(L型)／品番 M104L18-1F

【詳細表示】

商品番号

M104L18-1F

価　格

●L形ジブクレーンは天井に出来るだけ近くに設置でき、空間を最大限に活用できます。(取り付け穴)
●回転支持部はスピード独自の一体化したブラケットを壁や柱に取付けできます。
●旋回は吊り荷の手押、またはジブ先端ロープ(オプション)による引き方式となります。
●下記以外の仕様も製作しておりますのでお問合わせ下さい。
●屋内一般雰囲気使用

ジブクレーン(L型)
品番　M104L18-1F
価格は下記をご覧下さい

■使用例

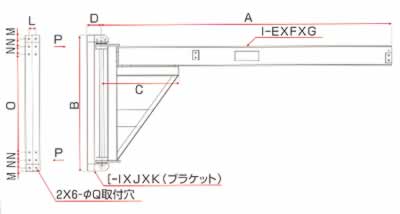

■寸法図

■仕様

品番	定格荷重 (t)	ジブ長さ (m)	A (mm)	B (mm)	C (mm)	D (mm)	ジブ寸法 E×F×G(mm)	取付寸法 I×J×K(mm)
M104L18-1F	0.5	3	3000	1400	800	150	200×100×7	150×75×6.5
M104L18-14F		4	4000	1400	800	160	250×125×7.5	200×80×7.5
M104L18-15F		5	5000	1400	800	160	250×125×7.5	200×80×7.5
M104L18-2F	1	3	3000	1400	800	160	250×125×7.5	200×80×7.5
M104L18-24F		4	4000	1500	800	180	300×150×8	250×90×9
M104L18-25F		5	5000	1600	800	180	350×150×9	250×90×9
M104L18-4F	2	3	3000	1500	800	180	300×150×10	250×90×9
M104L18-44F		4	4000	2000	800	180	400×150×10	250×90×9
M104L18-45F		5	5000	2000	800	200	400×150×12.5	300×90×12

品番	L (mm)	M (mm)	N (mm)	O (mm)	Q (mm)	水平力P (kN)	概略質量 (kg)
M104L18-1F	70	35	80	1010	18	21.27	200
M104L18-14F	110	35	90	970	22	30.29	305
M104L18-15F	110	35	90	970	22	38.62	345
M104L18-2F	110	35	90	970	22	39.01	265
M104L18-24F	140	40	100	1020	26	50.77	400
M104L18-25F	140	40	100	1120	26	60.47	510
M104L18-4F	140	40	100	1020	26	71.54	400
M104L18-44F	140	40	100	1520	26	68.8	545
M104L18-45F	170	40	100	1520	26	89.87	1000

※ジブクレーン標準塗装は、マンセル10G Y6.5/6の1回塗です。
※ジブクレーンに取付の巻上機がワイヤホイスト又は、長揚程の電気チェーンブロック等を取付の場合、カタログ仕様
が適用できない場合がありますので御確認ください。
※巻上機は、低速形または、2速形の取付をおすすめします。
※水平力Pは、電気チェーンブロック揚程4m品を取付の場合

※500kg以上の電動式巻上機（電気チェーンブロックなど）をジブクレーンに取付ける場合は「過負荷を防止するための
装置」を備えなければなりません。
過負荷停止リレー、過負荷警報フックを準備しておりますので別途にご用命下さい。
※仕様寸法は、予告なく変更することがあります。

運賃、および消費税は、記載価格には、含まれていません。
