差圧計マノメータ/品番 M1044P-100Sシリーズ

【詳細表示】

商品番号 M1044P-100Sシリーズ

価 格

・差圧計測機能
・単位選択機能
・計測値保持(ホールド)機能
・最大/最小値記憶機能
・自動/手動校正機能
・自動電源オフ機能
・気圧設定機能(M1044P-120Sのみ)
・風測/風量計測機能(M1044P-120Sのみ)
差圧計マノメータ
品番 M1044P-100Sシリーズ

廃番
■センサ方式:ピエゾ抵抗式センサー
ピエゾ抵抗式センサーは、シリコン基板で形成されたダイアフラムです。
これは、圧力変化に応じた小電圧または小電流を発生します。センサーはそれらの電気信号を読み取り、圧力の表示に変換します。



■ピトー管
ピトー管による動圧計測:Pd(動圧)=総圧−静圧
ベルヌーイの簡易式に基づき、風速が演算されます。


計算式(湿度補償あり)


P0 = 気圧(単位:Pa)、θ = 温度(単位:℃)、K = ピトー関数

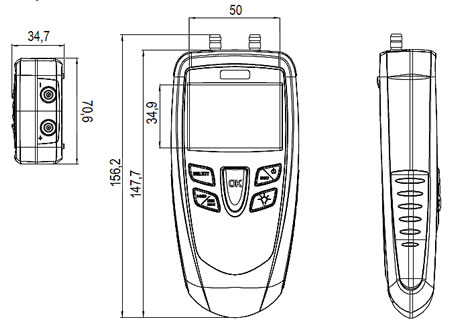

■寸法図


■仕様
品番 M1044P-100S M1044P-101S
タイプ 圧力(差圧) 圧力(差圧)
単位 Pa、mmH2O、inWg、daPa kPa、mmH2O、inWg、mbar、mmHg、daPa
計測レンジ -1000Pa〜1000Pa -1000mmH2O〜1000PammH2O
精度 ±0.5%(読取値)±2Pa ±0.5%(読取値)±2mmH2O
分解能 1Pa 0.1mmH2O(〜±200mmH2O)
1mmH2O(上記範囲以外)
センサ方式 ピエゾ抵抗式
許容最大圧 250mbar 700mbar
圧力入力部仕様 φ6.2mmタケノコ型接続
ディスプレイ バックライト液晶ディスプレイ
計測値:7セグメント×5ケタ表示
単位:16セグメント×5ケタ表示
ハウジング ABS製 耐衝撃構造(IP54)
キーパッド 金属コートキー×5
適合規格 電磁環境適合性(NF EN61326-1)
電源 9Vアルカリ電池(6LR61×1本)
動作温度 0〜50℃
保管温度 -20〜80℃
自動電源オフ 0〜120分(15分間隔)
重量 190g
価格 廃番 廃番


品番 M1044P-105S M1044P-112S
タイプ 圧力(差圧) 圧力(差圧)
単位 kPa、inWg、mbar、mmHg、PSI kPa、inWg、mbar、mmHg、PSI、bar
計測レンジ -500mbar〜500mbar -2000mbar〜2000mbar
精度 ±0.5%(読取値)±0.5mbar ±0.5%(読取値)±2mbar
分解能 0.1mbar 1mbar
センサ方式 ピエゾ抵抗式
許容最大圧 1.4bar 3bar
圧力入力部仕様 φ4.6mmスレッドコネクタ
ディスプレイ バックライト液晶ディスプレイ
計測値:7セグメント×5ケタ表示
単位:16セグメント×5ケタ表示
ハウジング ABS製 耐衝撃構造(IP54)
キーパッド 金属コートキー×5
適合規格 電磁環境適合性(NF EN61326-1)
電源 9Vアルカリ電池(6LR61×1本)
動作温度 0〜50℃
保管温度 -20〜80℃
自動電源オフ 0〜120分(15分間隔)
重量 190g
価格 廃番 廃番


品番 M1044P-120S
タイプ 圧力(差圧) 風速(ピトー管使用)
単位 Pa、mmH2O、inWg、m/s、fpm、daPa m/s、fpm、Km/h
計測レンジ -1000Pa〜1000Pa 2〜40m/s
精度 ±0.5%(読取値)±2Pa ±0.7m/s(〜5m/s)
±0.5%(読取値)±0.3m/s(5.1m/s〜)
分解能 1Pa 0.1m/s
センサ方式 ピエゾ抵抗式
許容最大圧 250mbar -
圧力入力部仕様 φ6.2mmタケノコ型接続
ディスプレイ バックライト液晶ディスプレイ
計測値:7セグメント×5ケタ表示
単位:16セグメント×5ケタ表示
ハウジング ABS製 耐衝撃構造(IP54)
キーパッド 金属コートキー×5
適合規格 電磁環境適合性(NF EN61326-1)
電源 9Vアルカリ電池(6LR61×1本)
動作温度 0〜50℃
保管温度 -20〜80℃
自動電源オフ 0〜120分(15分間隔)
重量 190g
価格 廃番
※ピトー管を接続することにより、風速の計測が可能です。ピトー管は下記オプションよりお選びください。



■オプション


タイプ 品名 備考 価格
M1044L3-100mm L型ピトー管(φ3mm×100mm) 用途に合わせサイズをご選定ください。 廃番
M1044L3-200mm L型ピトー管(φ3mm×200mm) 廃番
M1044L3-300mm L型ピトー管(φ3mm×300mm) 廃番
M1044L6-300mm L型ピトー管(φ6mm×300mm) 廃番
M1044L6-500mm L型ピトー管(φ6mm×500mm) 廃番
M1044L6-800mm L型ピトー管(φ6mm×800mm) 廃番
M1044L8-1000mm L型ピトー管(φ8mm×1000mm) 廃番
M1044L8-1250mm L型ピトー管(φ8mm×1250mm) 廃番
M1044P-CASE ソフトケース 400×170mm 廃番
M1044P-SILCASE 本体用シリコン保護ケース 本体の表面を損傷・汚れから保護 廃番

運賃、および消費税は、記載価格には、含まれていません。
