| 転倒ます雨量計（接点）／品番 MC8RG-2013S-02シリーズ |
【詳細表示】 |
| 商品番号 |
MC8RG-2013S-02シリーズ |
価 格 |
 |
転倒ます雨量計（接点）
品番 MC8RG-2013S-02シリーズ
価格は下記をご覧下さい |

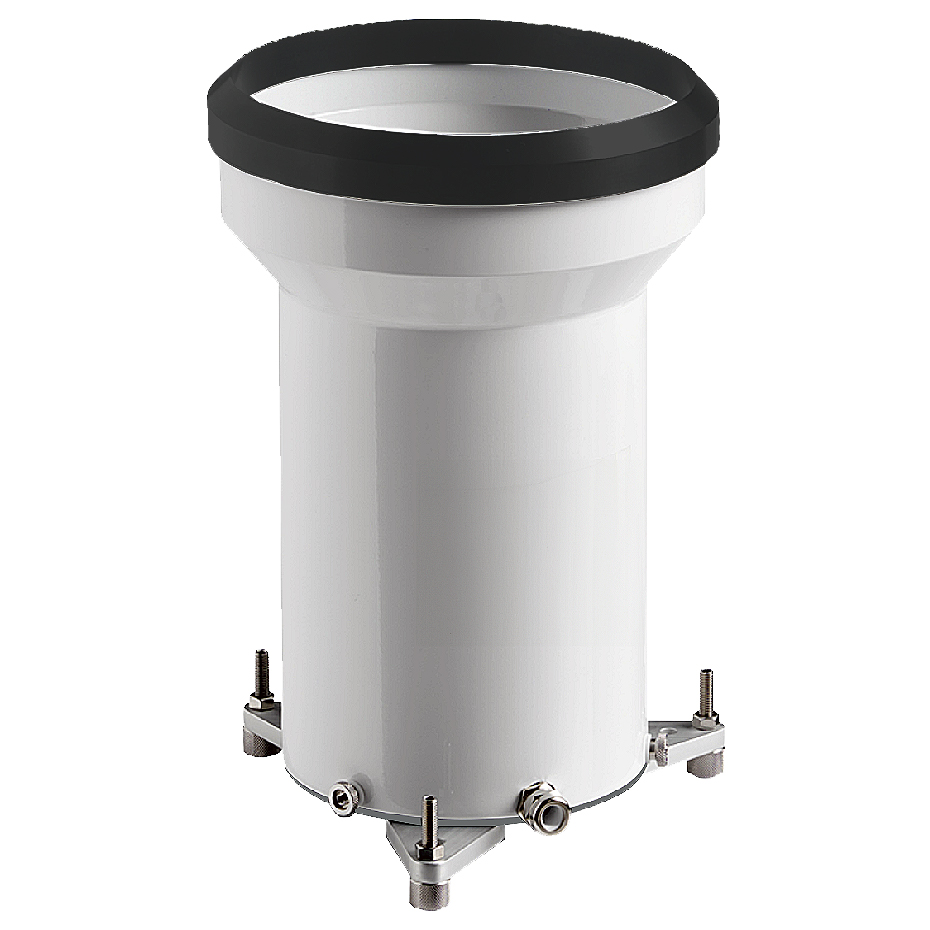

測定信頼性が高く頑丈な転倒ます式雨量計です。
雨・雪・氷の測定が可能なヒータ付モデルもご用意。
接点（標準）＋4～20mA/0～10VまたはSDI12出力もございます。
■特長
●分解能は標準の0.2mm
※オプションで0.1mm、0.5mmの高分解能の測定が可能です。
●正確な設置を補助する気泡水準器も内蔵しています。
●本体はすべて耐腐食性材質で製作。長期信頼性に優れています。
低い環境温度や降雪中、降雪後でも、ヒータが+4℃周辺で自動的に作動して残雪や氷結を排除し、高精度の測定を可能にするヒータ付バージョンも準備しています。
●雨量計は転倒ますを載せた金属製プレートをベースとしており、アルミ製シリンダーに連結した集水コーンが転倒ます内の雨水を導水します。
規定のレベルに達すると正確に校正されたますが自重で回転し雨水を排水します。ますの回転時に常時閉のリード接点が瞬時開となりカウンターへパルス信号を送ります。
従って、測定される降雨量はますが回転して空になる回数に基づいています。このパルス信号の数はデータロガー（MC8RG-2013DL）やパルスカウンターによって検出、記録されます。

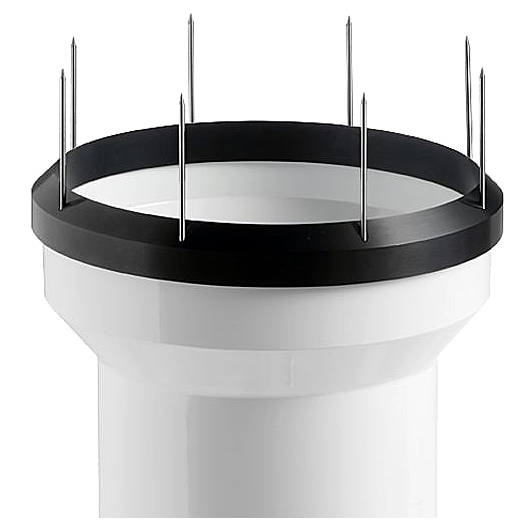

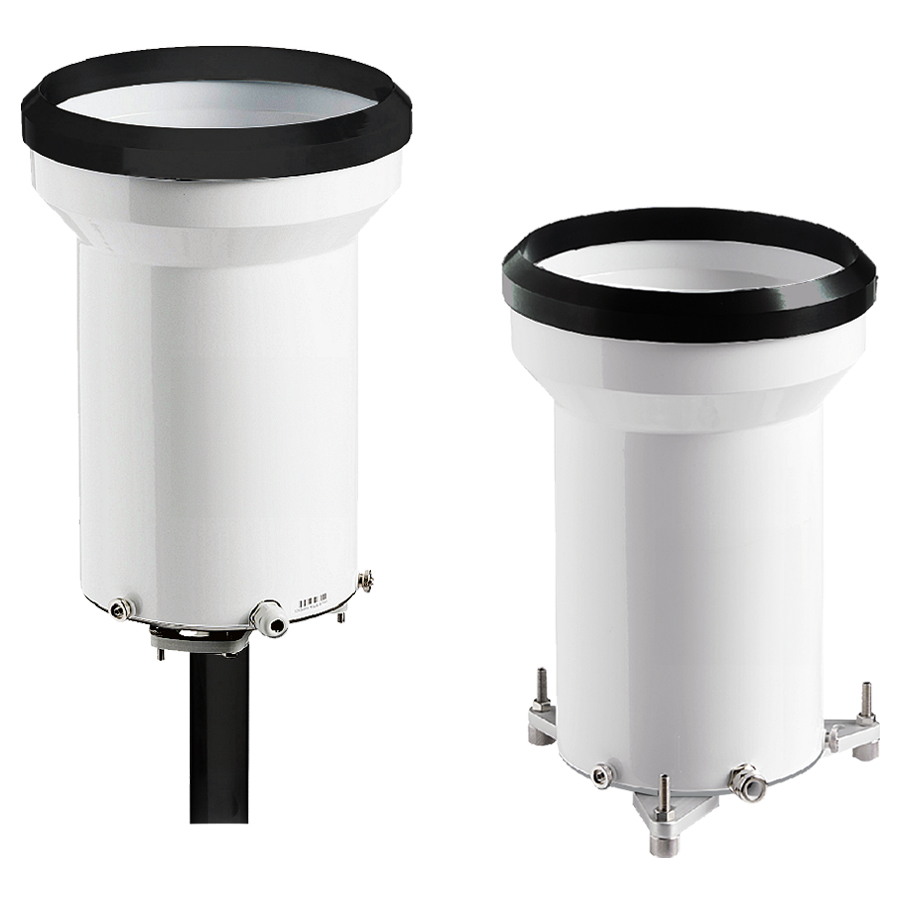

●注文時オプションで、φ3mm×H60mm×8本のスパイクのついた鳥よけ（MC8RG-2013S-AR002）を雨量計上部に取付けることもできます。また、雨量計を高架取付けのできる取付けキット付も準備しています。
■外形寸法および名称
■地面固定方法
■仕様
| 品番 |
MC8RG-2013S-02 |
MC8RG-2013S-02R
MC8RG-2013S-02R1 |
| 測定方式 |
転倒ます |
| 測定対象 |
液体 |
液体、液体・固体混合、固体 |
| 受水面積 |
400cm2 |
| 出力接点 |
NC（常時閉）接点（転流時開） |
| アナログ出力 |
4～20mA、0～10V |
| デジタル出力 |
SDI-12 |
| 供給電源 |
DC7～30V（4～20mA出力/SDI-12出力）
DC13～30V（0～10V出力） |
DC24V±10%（末尾R）
DC12V±10％（末尾R1） |
| 消費電力・消費電流 |
最大26mA（4～20mA出力）
約4mA（0～10V出力）
約100μA（SDI-12出力）
何れもDC18Vにて |
165W |
| 分解能※ |
0.2mm/パルス |
| 精度 |
±2%、補正カーブ使用にて |
| 最大雨量 |
600mm/H（分解能0.1mmおよび0.2mmタイプ）
1000mm/H（分解能0.5mmタイプ） |
| 動作温度範囲 |
0～70℃ |
-20～+70℃ |
| ヒータ作動温度 |
- |
+4℃ |
| 保護等級 |
IP64 |
| 芯線最小断面積 |
0.5mm2 |
2.5mm2 |
※0.1mm、0.5mmで希望の場合は発注時要指定
| 品番 |
出力 |
ヒーター |
供給電源 |
| MC8RG-2013S-02 |
接点 |
- |
|
| MC8RG-2013S-02R |
〇 |
|
| MC8RG-2013S-02R1 |
〇 |
|
| MC8RG-2013S-02A |
接点+4～20mA |
- |
DC7～30V |
| MC8RG-2013S-02AR |
〇 |
DC24V±10% |
| MC8RG-2013S-02AR1 |
〇 |
DC12V±10% |
| MC8RG-2013S-02V |
接点+0～10V |
- |
DC13～30V |
| MC8RG-2013S-02VR |
〇 |
DC24V±10% |
| MC8RG-2013S-02VR1 |
〇 |
DC12V±10% |
| MC8RG-2013S-02S |
接点+SDI-12 |
- |
DC7～30V |
| MC8RG-2013S-02SR |
〇 |
DC24V±10% |
| MC8RG-2013S-02SR1 |
〇 |
DC12V±10% |

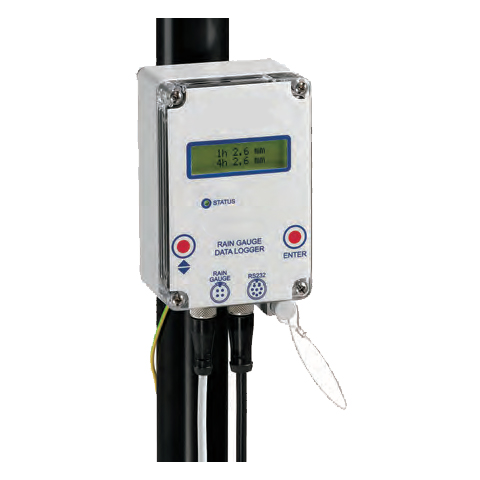

■雨量計データロガー MC8RG-2013DL＞
●MC8RG-2013DLは雨量のトレンドデータを取得し保存することを目的に開発されたデータロガーです。
●内蔵の長寿命リチウム電池と大容量メモリにより、長期間のデータ記録を可能にしています。内蔵のリチウム電池が消耗した場合は汎用のアルカリ電池（3個、MC8RG-2013DLには付属なし）との交換も可能です。
●バックライト付のディスプレイには異なる時間インターバルでのリアルタイムの雨量が表示されます。
●一般的な押しボタンではなくリードリレーを採用したことにより、データロガーは完全防水です。リードリレーは、データロガーのケースにストラップで繋がれたアルミハンドルの先端に付けられたマグネットで動作します。使用しないときはマグネット付のバーはホルダーに収納しておきます。
●メーカーウェブサイトからダウンロードできるソフトウェアにより、データロガーのパラメータの設定、ロガーが取得した測定値のリアルタイム表示、PCへのデータダウンロード、保存データの加工などが可能です。
●PCへは、ロガーケースの底部にあるM12ネジRS232C8極シリアルコネクタで接続します。
●MC8RG-2013DLは常閉接点（b接点）または常開接点（a接点）出力を備えた一般的な雨量計に接続できます。
●ディスプレイのオートパワーオフ機能は電池の消耗を低減し、電池寿命の延長に役立ちます。
ロガー前面のLEDによって、ディスプレイ表示がOFFのときのデータロガーの動作状態がチェックできます。LEDは雨量計の接点が切替わったときにその色を変えます。これによって、雨量計の転倒ますが空になった後、正しく安定した位置に復帰したことが確認できます。
■仕様
| 品番 |
MC8RG-2013DL |
| 供給電源 |
内蔵3.6V塩化チオニルリチウム（Li-SOCl2）電池（充電不可）、
単2型サイズ、容量8400mAh、Molex5264 2極コネクタ
※内蔵Li-SOCl2消耗時、1.5Vアルカリ電池×3個の使用が可能。
（データロガーには付属せず） |
| 記録イベント |
常閉接点（b接点）または常開接点（a接点） |
| 分解能 |
0.050～1.599mm/パルスまで設定可能 |
| 保存容量 |
32,255データ（0.2mm/パルス分解能で雨量6451mmに相当）
不揮発性メモリ、循環メモリ管理 |
| PCインターフェース |
RS232Cシリアルポート（絶縁）-115200baud |
| ディスプレー |
バックライト付二段LCD |
| ディスプレー表示 |
カウンタリセット後のmm単位雨量
最新1、4、24、48、72時間および96時間のmm単位雨量 |
| 表示LED |
雨量計接点が開のとき赤色で点滅
雨量計接点が閉のとき緑色で点滅 |
| 電池寿命 |
内蔵塩化チオニルリチウム電池、連続使用にて約5年間。
但し、LCDディスプレーのバックライトが1日当り10分間程度
点灯する代表的な動作モードにて。
※2200mAhアルカリ電池×3個、連続使用にて約18ヶ月。 |
| 動作温度 |
-30～+60℃ |
| 保護等級 |
IP67、コネクタを含む |
■オプション
| MC8RG-2013S-AR002 |
MC8RG-2013S-PL005/PL010 |
 |
 |
| MC8RG-2013S-PF75 |
MC8RG-2013S-PF78 |
 |
 |
| 品番 |
品名 |
対応機種 |
| MC8RG-2013S-AR002 |
鳥よけスパイク（φ3×H60mm×8本） |
雨量計用 |
| MC8RG-2013S-AR001 |
支柱取付け用サポートブラケット（ねじ込みピン付き） |

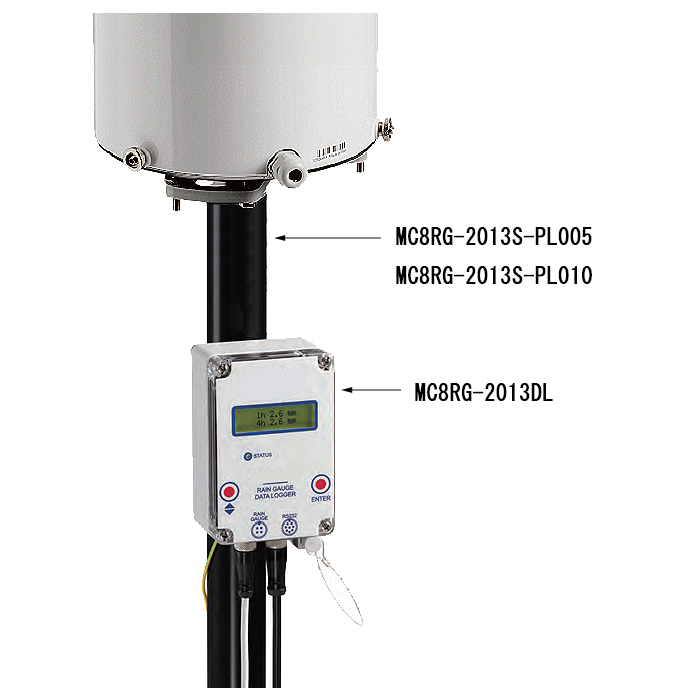

| MC8RG-2013S-PL005 |
支柱500mm（M37メスネジ付き） |
| MC8RG-2013S-PL010 |
支柱1m（M37メスネジ付き） |
| MC8RG-2013S-PF75 |
高架取付け支柱固定用フランジ付き杭先 |

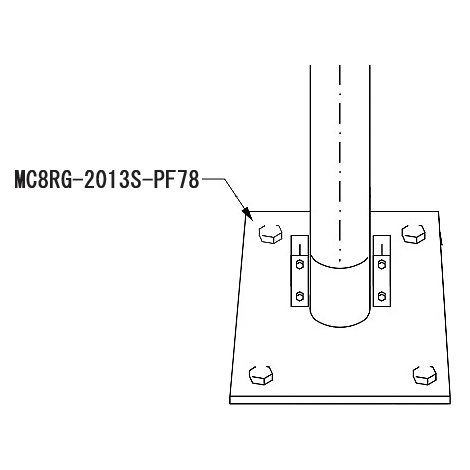

| MC8RG-2013S-PF78 |
高架取付け支柱固定用ベースフランジ |
| MC8RG-2013DL-DB |
雨量計接続用ケーブル1m |
ロガー用 |
| MC8RG-2013DL-RS232C |
シリアル接続ケーブル（RS232C） |
| MC8RG-2013DL-USB |
シリアル接続ケーブル（USB） |
| MC8RG-2013DL-CPK3524C |
支柱取付用クランプキット（φ40～50mm） |
| MC8RG-2013DL-LiBT |
3.6Vリチウム電池 |
| MC8RG-2013DL-CM124F |
雨量計接続用4極M12メスコネクタ（予備用） |
|
運賃、および消費税は、記載価格には、含まれていません。
