ハンディタイプトルク計品番 WPTGシリーズ

【詳細表示】

商品番号 WPTGシリーズ

価 格


WPTG-2N、5N
締め付け力・ゆるめ力・作動トルクなどを測る測定器です。
●計測軸のベアリングを支持を採用。計測中に発生する曲げ、圧縮力の影響を軽減。
●計測時の最大荷重値を維持するピークホールド機能が全機種に標準設定されています。
●上下限値判別するコンパレータ機能・後解析が可能なメモリ機能付。
●オーバーロードの際は、LEDで警報します。
●RS232C出力端子が装備されているのでパソコン、プリンタへ接続できます。

ハンディタイプトルク計
品番 WPTGシリーズ
廃番
後継機種はこちら→M1HTG2-2Nシリーズ
■用途
●ねじ・ボルト類の増し締め、戻しトルクの測定
●ねじ・ボルト類の破壊試験、強度確認
●ロータリースイッチのトルク測定
●モーター停止時の軸の転がり抵抗測定
WPTG-10N 各種センサー先端
アタッチメント
■外形寸法

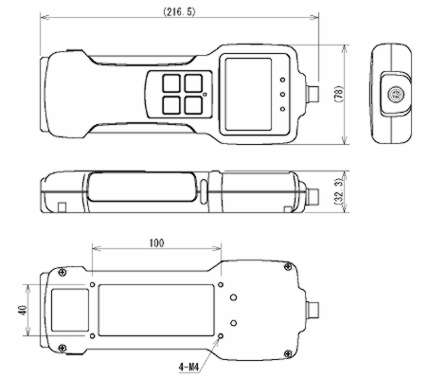

●表示部
●センサー部

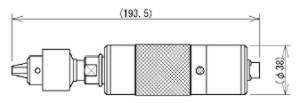

WPTG-2N、5N

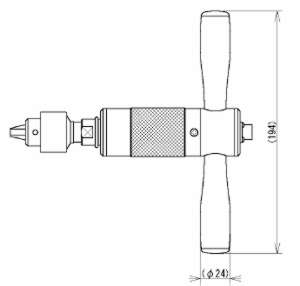

WPTG-10N
●センサー接続ケーブル
■仕様
●総合仕様
測定単位 N-m *1
表示 符号付4桁LCD(液晶表示)・単位・モード・警告
計測時間 30回/秒
表示更新 10回/秒
計測負荷 定格 150%(約108%で警告灯点滅)
センサー部
先端アタッチメント
φ0.5〜6.5ピンチャック
(型式 WPTA-00) *2
A/D変換器 16bit刄ー方式
演算装置 8bit 1チップマイクロコンピューター
精度 許容誤差 ±0.5%F.S.以内
内蔵電池使用時間 連続約8時間
使用温度 0〜+40℃
電源 単3ニカド電池4本内蔵、外部ACアダプタ
寸法 上記寸法図参照
重量 表示部 約410g
センサー部 WPTG-2N、5N 約530g
WPTG-10N 約600g
出力機能 デジタル(シリアルRS232C)
ミツトヨデジマチック
アナログ(±約2VF.S)
コンパレータ出力(オープンコレクタMAX30V10mA)
オーバー荷重出力(オープンコレクタMAX30V10mA)
コンパレータ機能 上下限値内かどうかをLED表示及び出力
メモリ機能 任意の時点での表示値を960個メモリ可能
外部接点スイッチ 表示ホールド、ゼロクリア
オーバー荷重警告 最大荷重の108%でLED点滅・警告信号出力
付属品 ・専用AC充電アダプタ(100、120、230V各仕様あり)*3
・センサー接続ケーブル(カールコード)35p
・補助ハンドル(WPTG-10Nのみ)
・専用収納ケース
*1オプションとしてN-cmへの測定値表示変更が可能です。
詳しくは測定値表示オプション仕様を参照下さい。
*2オプションとしてセンサー部先端アタッチメントの変更が可能です。
詳しくはセンサー部先端アタッチメントオプション仕様を参照下さい。
*3仕向地により商用電源電圧が異なります。
3種類の電圧値を用意しておりますので、使用場所の商用電源電圧値を確認の上、
必ず商用電源電圧値をお知らせ下さい。

●WPTGシリーズ全製品型式
WPTG-2N WPTG-5N WPTG-10N
最大トルク 2N-m 5N-m 10N-m
表示 2.000N・m 5.000N・m 10.00N・m
最小単位 0.001N-m 0.001N-m 0.01N-m
特価 廃番 廃番 廃番
■オプション
●測定値表示オプション仕様
ご希望によりN-cmへの測定値表示変更が可能です。
(ただし、ディスプレイの単位マークはNのみの表示となります。)

WPTG-200Nc WPTG-500Nc WPTG-1000Nc
最大トルク 200N-cm 500N-cm 1000N-cm
表示 200.0N-cm 500.0N-cm 1000N-cm
最小単位 0.1N-cm 0.1N-cm 1N-cm
特価 廃番 廃番 廃番

●センサー部先端アタッチメントオプション仕様

ご希望によりセンサー部先端アタッチメントの変更が可能です。
WPTA-01 WPTA-02 WPTA-03
品名 9.5角トルクレンチ トルクドライバー φ1.2〜13ピンチャック
形状 9.5o角ソケット + 1×50o
+ 2×50o
-6.3×50o
(3本1セット)
φ1.2〜13ピンチャック
重量 約100g 約100g 約600g
価格 廃番 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
