非接触式回転計/品番 WPCOT1200

【詳細表示】

商品番号 WPCOT1200

価 格

500o離せる光学式タコメータ(パルス出力付
オートレンジで広い計測範囲を実現
1.00〜60000r/min
小数点以下2桁表示
周期演算方式採用
赤色光を使用した非接触式のセンサ内臓の回転計。検出物の反射を光学的に検出。検出物に反射テープを貼ると検出距離最大500mmまで測定できます。回転計でありながら、究極理想と定評の周期演算方式を採用し、低速域では小数点以下2桁表示ほか、パルス出力も取り出せます。
品番 WPCOT1200
廃番
■特長
広範囲・高精度計測
1回転あたりの検出パルスは1〜9まで設定、1回転1パルスでの検出時は最大60,000r/minまで測定可能。
精度±0.02%±1digit。 さらにパルス出力を標準装備。
このパルス出力は回転用のマーカ信号として、また他のF/Vコンバータやカウンタなどの入力信号としても活用できま
す。
500oの検出距離
ポケットサイズの回転計で500oの検出距離を実現しました(20×20o の反射テープ使用時)。
反射の受光状態はバーレベルで、また信号入力時はSIGが表示されます。
このほかセンサ検出スポットを見やすくする高輝度赤色投光用 LEDを採用。
2つのボタンで確実な操作
測定はRUNボタンを押すとスタートします。測定中ずっとボタンを押している必要もなく、STOPボタンで終了させるまで
連続計測が可能。測定中にRUNボタンをもう一度押すとホールド機能で表示はホールドします。
またLCD表示にはバックライトを内蔵しており、操作後 10 秒間点灯しています。
このほか底面の三脚ネジで三脚に固定して使用することもできます。
電源はアルカリ単3電池2本で約15時間連続計測
もしくは外部DC3V供給
アルカリ単3電池で約15時間連続計測が可能です。電池切れ警告マークで電池残量をお知らせします。
メモリー表示
測定回転速度の最終値、最大値、最小値、積算カウント値をStopボタンで順送り表示します。

■用途
実験、研究室での回転速度計測
●屋外実験
●保守点検
●フィールドサービス
●電源状態の悪い現場での使用

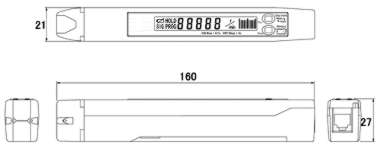

■外形寸法(単位o)

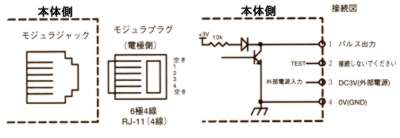

■モジュラジャック接続図
■仕様
測定方式 周期演算方式
検出部
非接触式 光学反射センサ
検出対象 付属反射テープ
検出距離 500o 反射テープは、20×20o以上必要
300o 反射テープは、10×10o以上必要
検出個数 1〜9 個/回転
投光光源 赤色光LED
演算部
測定範囲 6.00〜60000 r/min (1パルス/回転のとき)
2.00〜20000 r/min (3パルス/回転のとき)
1.00〜10000 r/min (6パルス/回転のとき)
1.00〜7000 r/min (9パルス/回転のとき)
パルス数設定 1〜9 パルス/回転
演算更新時間 0.5s
測定精度 ±0.02% ±1digit
表示部
液晶表示器
数字表示 5桁
小数点位置 オートレンジ □□□.□□〜□□□□.□〜□□□□□
固定レンジ  □□□□□
数字文字高 6.8o
表示単位 r/min (回転速度表示)
文字(記号)表示 電池切れ警告、SIG、HOLD、バーグラフ
バックライト LEDバックライト 操作後10sで自動消灯
操作ボタン部
個数 2個
ボタン機能
Run 測定開始
表示ホールド/測定の切替
電源OFFからの復帰
Stop 測定停止
測定停止後にメモリー呼出し切替
最終値(Last)〜最大値(Hi)〜最小値(Lo)〜積算カウント値(Count)〜の繰返し
電源を強制的にOFFにする
プログラム設定操作 Run+Stopで設定モードにエントリ
パルス数設定 Runでパルス数の変更 1〜9
小数点位置設定 Runで小数点位置の変更 固定レンジ/オートレンジ
パルス出力部
出力信号 検出時にLのセミオープンコレクタ出力
定格 印加電圧:30Vmax 流入電流:10mAmax
プルアップ 抵抗10kΩで+3Vにプルアップ
出力電圧 Hi:2.2V以上(負荷抵抗100kΩ以上のとき) Lo:0.6V以下
応答遅れ 60μs以下
コネクタ モジュラジャック
電源部
アルカリ乾電池 単3型×2本
連続使用時間 約15時間(測定、バックライト消灯時)
消費電力 100mW max(測定、バックライト消灯時)
180mW max(測定、バックライト点灯時)
代替電池 ニッケル水素電池(Ni-MH) 1.2V×2本
ニッケル・カドミウム電池(Ni-Cd) 1.2V×2本
本器に充電機能はありません。
マンガン乾電池 1.5V×2本
アルカリ乾電池と比較して使用時間が短くなります。
外部電源 DC3V±10% モジュラジャックから入力
その他
固定方法 三脚ネジ(ユニファイネジ)を使用
質量 約110g(電池含む)
外形寸法 160(W) × 21(D) × 27(H) mm
使用温度範囲 0℃〜+40℃ (結露しないこと)
保存温度範囲 -20℃〜+60℃ (結露しないこと)
付属品 アルカリ乾電池単3型 2本・ストラップ 1本・反射テープ 1枚・
出力ケーブル2芯モジュラーケーブル2m 1本・収納ケース 1個
