■特長
◆最大温度差-65℃の冷気を発生、冷媒や電気は必要なし。
各種設備の冷却から、発熱によるトラブル防止まで用途は無限大。
●STMS670AS 微小風量タイプ(36~63l/mm)
・微小空気の小型コンプレッサーで使用できます。少ない冷風量で使用できる作業現場に好適です。
●STMS670A 小風量タイプ(70~170l/mm)
・小風量タイプです。発熱量の少ないものやスポット冷却用に好適です。エアー消費量が少なく小型、軽量。
●STMS670B 中風量タイプ(160~390l/mm)
・中風量タイプです。エアー消費量も300/min以下で最も一般的に使用されている機種です。きます。
●STMS670D 大風量タイプ(360~820l/mm)
・大風量タイプです。冷風量の増大により、冷却効果が飛躍的にアップしました。応用範囲も大きく拡がりました。
●STMS670E 特大風量タイプ(560~1180l/mm)
・特大風量タイプです。冷風量が更にアップしました。従来のエアークーラーの2~3倍の冷却能力があります。
◆各種機器の制御盤における内部発熱及び外部からの加熱を防止し、制御盤を一定温度に保ち、過熱状態から発生する計器の狂いなどの機能障害を防止します。
●STMS670C 小・中型の制御盤用(160~390l/mm)
・小・中型の制御盤用に適しています。
●STMS670DC 中・大型の制御盤用(360~820l/mm)
・中・大型の制御盤用に適しています。
■仕様
品番 |
STMS670AS |
STMS670A |
STMS670B |
STMS670D |
STMS670E |
圧縮空気圧力 |
2~4㎏/c㎡ |
3~7㎏/c㎡ |
3~7㎏/c㎡ |
3~7㎏/c㎡ |
3~7㎏/c㎡ |
圧縮空気消費量 |
36~63l/mm |
70~170l/mm |
160~390l/mm |
360~820l/mm |
560~1180l/mm |
高圧ホース接続口 |
PT1/8" |
PT1/8" |
PT1/4" |
PT1/4" |
PT3/8" |
冷気吐出口(内径) |
φ4.5 |
φ4.5 |
φ6.8 |
φ8 |
φ16 |
重量 |
125g |
145g |
340g |
480g |
800g |
価格 |
¥40,500- |
¥40,500- |
¥49,700- |
¥62,000- |
¥82,500- |
品番 |
STMS670C |
STMS670DC |
圧縮空気圧力 |
3~7㎏/c㎡ |
3~7㎏/c㎡ |
圧縮空気消費量 |
160~390l/mm |
360~820l/mm |
高圧ホース接続口 |
PT1/4" |
PT1/4" |
冷気吐出口(内径) |
φ12 |
φ12 |
重量 |
380g |
480g |
価格 |
¥59,100- |
¥71,300- |
■冷風率早見表
●STMS670AS
冷風率 |
入気(入気温度16℃) |
吐出冷気 |
入気・冷風 |
熱量 |
% |
圧力
㎏f/c㎡ |
風量
Nl/min |
風量
Nl/min |
温度
℃ |
温度差
℃ |
Kcal/H |
75 |
2 |
36 |
27 |
-6 |
22 |
11 |
3 |
50 |
38 |
-11 |
27 |
19 |
50 |
4 |
63 |
47 |
-16 |
32 |
28 |
2 |
36 |
18 |
-11 |
27 |
9 |
3 |
50 |
25 |
-18 |
34 |
16 |
4 |
63 |
32 |
-24 |
40 |
23 |
25 |
2 |
36 |
9 |
-15 |
31 |
5 |
3 |
50 |
13 |
-27 |
40 |
9 |
4 |
63 |
16 |
-30 |
46 |
13 |
●STMS670A
冷風率 |
入気(入気温度16℃) |
吐出冷気 |
入気・冷風 |
熱風 |
熱量 |
% |
圧力㎏f/c㎡ |
風量Nl/min |
風量Nl/min |
温度℃ |
温度差℃ |
温度℃ |
Kcal/H |
75 |
3 |
70 |
53 |
-12 |
28 |
60 |
28 |
4 |
92 |
69 |
-14 |
30 |
65 |
39 |
5 |
114 |
86 |
-16 |
32 |
67 |
51 |
6 |
130 |
98 |
-18 |
34 |
68 |
62 |
7 |
158 |
119 |
-20 |
36 |
69 |
80 |
50 |
3 |
74 |
37 |
-19 |
35 |
36 |
24 |
4 |
97 |
49 |
-21 |
37 |
43 |
34 |
5 |
120 |
60 |
-24 |
40 |
47 |
45 |
6 |
144 |
72 |
-26 |
42 |
49 |
56 |
7 |
167 |
94 |
-28 |
44 |
50 |
63 |
25 |
3 |
76 |
19 |
-20 |
36 |
25 |
13 |
4 |
100 |
25 |
-24 |
40 |
31 |
19 |
5 |
124 |
31 |
-27 |
43 |
35 |
25 |
6 |
148 |
37 |
-30 |
47 |
39 |
32 |
7 |
172 |
43 |
-33 |
50 |
41 |
40 |
●STMS670B・STMS670C
冷風率 |
入気(入気温度16℃) |
吐出冷気 |
入気・冷風 |
熱風 |
熱量 |
% |
圧力㎏f/c㎡ |
風量Nl/min |
風量Nl/min |
温度℃ |
温度差℃ |
温度℃ |
Kcal/H |
75 |
3 |
165 |
124 |
-7 |
23 |
63 |
52 |
4 |
212 |
159 |
-12 |
28 |
67 |
83 |
5 |
257 |
193 |
-13 |
31 |
72 |
111 |
6 |
307 |
230 |
-17 |
33 |
77 |
141 |
7 |
348 |
261 |
-18 |
34 |
83 |
165 |
50 |
3 |
176 |
88 |
-17 |
33 |
52 |
54 |
4 |
226 |
123 |
-21 |
37 |
56 |
85 |
5 |
270 |
135 |
-24 |
40 |
59 |
100 |
6 |
310 |
155 |
-27 |
43 |
63 |
124 |
7 |
368 |
184 |
-28 |
44 |
68 |
150 |
25 |
3 |
180 |
45 |
-23 |
39 |
31 |
33 |
4 |
233 |
58 |
-30 |
46 |
33 |
50 |
5 |
285 |
71 |
-36 |
52 |
36 |
69 |
6 |
338 |
85 |
-40 |
56 |
40 |
89 |
7 |
390 |
98 |
-42 |
58 |
44 |
105 |
●STMS670D・STMS670DC
冷風率 |
入気(入気温度16℃) |
吐出冷気 |
入気・冷風 |
熱風 |
熱量 |
% |
圧力㎏f/c㎡ |
風量Nl/min |
風量Nl/min |
温度℃ |
温度差℃ |
温度℃ |
Kcal/H |
75 |
3 |
366 |
281 |
-15 |
31 |
66 |
162 |
4 |
455 |
341 |
-18 |
34 |
73 |
215 |
5 |
550 |
413 |
-20 |
36 |
80 |
276 |
6 |
645 |
484 |
-21 |
37 |
85 |
333 |
7 |
740 |
555 |
-24 |
40 |
90 |
413 |
50 |
3 |
376 |
188 |
-24 |
40 |
48 |
140 |
4 |
475 |
238 |
-30 |
46 |
50 |
203 |
5 |
575 |
287 |
-33 |
49 |
51 |
261 |
6 |
680 |
340 |
-37 |
54 |
53 |
342 |
7 |
780 |
390 |
-42 |
58 |
54 |
420 |
25 |
3 |
390 |
98 |
-25 |
41 |
31 |
75 |
4 |
500 |
125 |
-32 |
48 |
31 |
112 |
5 |
600 |
150 |
-38 |
54 |
32 |
150 |
6 |
710 |
180 |
-44 |
60 |
33 |
200 |
7 |
820 |
205 |
-49 |
65 |
34 |
248 |
●STMS670E
冷風率 |
入気(入気温度16℃) |
吐出冷気 |
入気・冷風 |
熱風 |
熱量 |
% |
圧力㎏f/c㎡ |
風量Nl/min |
風量Nl/min |
温度℃ |
温度差℃ |
温度℃ |
Kcal/H |
80 |
3 |
560 |
448 |
-24 |
40 |
40 |
336 |
4 |
700 |
560 |
-28 |
44 |
44 |
459 |
5 |
766 |
613 |
-32 |
48 |
48 |
548 |
6 |
960 |
769 |
-36 |
52 |
52 |
744 |
7 |
1080 |
878 |
-40 |
56 |
56 |
901 |
50 |
3 |
570 |
285 |
-27 |
43 |
43 |
228 |
4 |
720 |
360 |
-30 |
46 |
46 |
308 |
5 |
850 |
425 |
-34 |
50 |
50 |
396 |
6 |
980 |
490 |
-38 |
54 |
54 |
493 |
7 |
1120 |
560 |
-42 |
58 |
58 |
605 |
35 |
3 |
570 |
200 |
-28 |
44 |
44 |
163 |
4 |
730 |
256 |
-33 |
49 |
49 |
233 |
5 |
870 |
305 |
-37 |
53 |
53 |
300 |
6 |
1035 |
362 |
-42 |
58 |
58 |
391 |
7 |
1180 |
413 |
-47 |
63 |
63 |
484 |

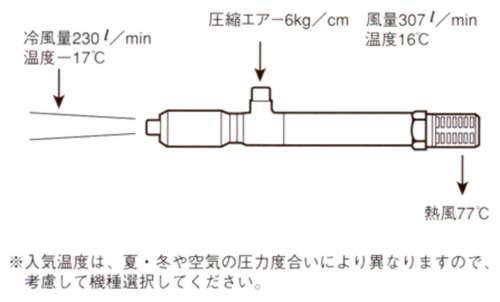

冷風率について(STMS670B/冷風率75%例)
 |
