回転式手動ウインチ/品番 SGMシリーズ 【詳細表示】
商品番号 SGMシリーズ 価 格

●取付けスペースがハンドルを360°回転できる場合はこのタイプをご使用下さい。
●メカニカル自動ブレーキ型
●二重安全機構

回転式手動ウインチ
品番 SGMシリーズ

価格
は下記をご覧ください。

■特長
●簡単な操作性
機械効率が高いので、他社製ウインチと比較して操作時の手荷重が非常に軽く、作業が容易です。コンパクト設計ですから、軽くて持ち運びも大変便 利。 また、本体の固定は、所定のボルトで簡単に取付けができます。更に大きな特徴は、各部品がプレス加工でできており、全体がボルトにより組み立てられていま すので手軽に分解できます。修理の場合でもパーツをお求めになるだけで、取扱説明書に従い、どなたでも簡単に修理・組立が行えます。
●ズバ抜けた耐久性
軸受部には、全て一流メーカーのボールベアリングを使用しています。巻上げが軽く、磨耗に対してズバ抜けた強さを発揮します。さらに、減速機には特 殊な熱処理を施した当社独自の転移方式によるギヤを採用、ゆとりを持つて作業をこなします。メカニカルブレーキもギヤップを自在に調節できる機構になって いますので、耐久性が抜群です。なほ、表面には完全な下地処理をして、焼付け塗装をほどこしてありますから、錆に強く、作業場所を選ばず、堅牢無比です。
●信頼ある安全性
厳選した材質と高度な設計・技術によって、極めて高い安全性を誇っています。特に集中的に荷重が加わる部分には、精密プレス加工によるリブまたはダ ブルプレートなどを組み合わせ、一段と強度を高めています。メカニカルブレーキには二重安全機構を採用、万一、爪アーム部に衝撃が加わつてもノーブレーキ になることはありません。また、ドラムへのワイヤロープ固定も、捨て巻きが確保される特殊ドラムによる二重安全構造になつています。ドラムへのワイヤロー プ末端固定は、付属の六角L型レンチで簡単に、しかも確実に行えます。すべてが当社ならではの信頼性が高い安全設計です。


■タイプ
SGM1 SGM3 SGM5
SGM10 SGM20 SGM30


品番 SGM1 SGM3 SGM5
最大能力 980N(100kgf)
5φワイヤロープ巻込4層目まで
2940N(300kgf)
6φワイヤロープ巻込5層目まで
4900N(500kgf)
6φワイヤロープ巻込5層目まで
ワイヤロープ収容量 φ5X35m φ6X32m φ6X40m
減速比 1月1日 1/6.25 1/8.9
手荷重1 1層目:143N(14.6kgf) 1層目:76N(7.7kgf) 1層目:109N(11.1kgf)
手荷重2 3層目:187N(19.0kgf) 3層目:103N(10.5kgf) 3層目:142N(14.4kgf)
手荷重3 4層目:208N(21.2kgf) 5層目:131N(13.3kgf) 5層目:174N(17.7kgf)
ハンドル長 250mm 250mm 250mm
重量 7.2 kg 14.1 kg 15.4 kg
価格 ¥27,000- ¥39,200- ¥43,500-
ワイヤーロープ別売


品番 SGM10 SGM20 SGM30
最大能力 9800N(1000kgf)
8φワイヤロープ巻込3層目まで
19600N(2000kgf)
9φワイヤロープ巻込3層目まで
29400N(3000kgf
)12φワイヤロープ巻込3層目まで
ワイヤロープ収容量 φ8X35m φ9X38m φ12X35m
減速比 1/12.6 1/20 早巻1/4 1/35.5
手荷重1 1層目:133N(13.5kgf) 1層目:157N(16.0kgf) 1層目:137N(13.9kgf)
手荷重2 2層目:157N(16.0kgf) 2層目:186N(18.9kgf) 2層目:169N(17.2kgf)
手荷重3 3層目:182N(18.5kgf) 3層目:214N(21.8kgf) 3層目:201N(20.5kgf)
ハンドル長 300mm 370mm 370mm
重量 16.4 kg 28.2 kg 37.7 kg
価格 ¥53,800- ¥66,000- ¥116,600-
ワイヤーロープ別売

回転式ミニウインチ/品番 SPMシリーズ 【詳細表示】
商品番号 SPMシリーズ 価 格

垂幕の上げ下げに、テニス・バレーボールのネットのセットに、ボート・ヨットの引き上げに、自動車等の搭載部品に大きな力を発揮します。

回転式ミニウィンチ
品番 SPMシリーズ

価格
は下記をご覧ください。

■特長
●簡単な操作性
機械効率が高いので、他社製ウインチと比較して操作時の手荷重が非常に軽く、作業が容易です。コンパクト設計ですから、軽くて持ち運びも大変便 利。 また、本体の固定は、所定のボルトで簡単に取付けができます。更に大きな特徴は、各部品がプレス加工でできており、全体がボルトにより組み立てられていま すので手軽に分解できます。修理の場合でもパーツをお求めになるだけで、取扱説明書に従い、どなたでも簡単に修理・組立が行えます。

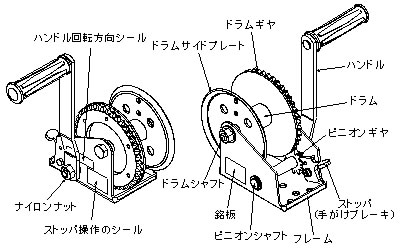

●SPM100のブレーキは手かけ(爪かけ)ブレーキです。
巻上げは爪を掛けたまま回転できますが、巻降ろし時は爪を外して操作してください。(爪を外す時はハンドルを手で保持して行うか、無負荷の時に行ってください。)安全に作業を行うにはフレームの側面に貼り付けてあるシールの巻上げ方向にハンドルを回して、正しくワイヤロープを巻きつけてください。ハンドルを巻上げ方向に右回転をさせると、ドラムは左回転します。この時に巻き取られていれば正しい状態です。ドラムの捨て巻きは必ず5巻以上確保して下さい。

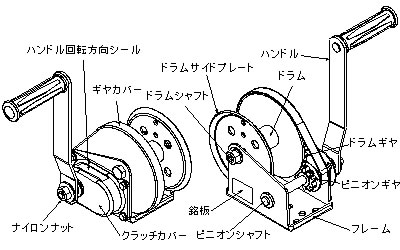

●SPM200のブレーキは自動メカニカルブレーキです。
ハンドルを巻上げ方向(時計の針の方向)に回すとカチカチと音がして、ハンドルを巻き下げ方向(時計の針の反対)に回すと音はしません。この操作を3~4回繰返して行い、巻上げ方向に回したときに必ずカチカチという音がでていれば、メカニカルブレーキは正しく作動しています。ワイヤロープはクラッチカバーに貼り付けてあるシールの巻上げ方向にハンドルを回して、正しくワイヤロープを巻き付けてください。ハンドルを巻上げ方向に右回転をさせると、ドラムは左回転します。この時に巻き取られていれば正しい状態です。ドラムの捨て巻きは必ず5巻以上確保してください。


●取扱い上の注意事項
SPM100は垂直に荷重を吊り上げる用途に使用しないでください。 SPM100はブレーキは手掛ブレーキです。巻上げは爪を掛けたまま回転できますが、巻降し時は爪を外して操作してください。(爪を外す時はハンドルを手で保持して行うか、無負荷のときに行ってください)SPM200以上はメカニカル自動ブレーキを内蔵しています(右回転で巻上げ・左回転で巻降し手を放しても停止します。)


■仕様
型番 SPM100 SPM200
最大能力 980N(100kgf)
4φワイヤロープ巻込6層目まで
1960N(200kgf)
5φワイヤロープ巻込6層目まで
ワイヤロープ収容量 φ3X50m、φ4X25m、φ5X17m φ3X50m、φ4X25m、
φ5X17m、φ6X13m
減速比 1/4.1 1/4.1
手荷重1 1層目:31N(3.2kgf) 1層目:65N(6.5kgf)
手荷重2 3層目:45N(4.6kgf) 3層目:98N(10.0kgf)
手荷重3 6層目:65N(6.6kgf) 6層目:148N(15.1kgf)
ハンドル長 205mm 205mm
重量 2.7 kg 3.3 kg
価格 ¥10,000- ¥16,500-
ワイヤーロープ別売

運賃、および消費税は、記載価格には、含まれていません。
