| デジタルフォースゲージ／品番 SDPZシリーズ |
【詳細表示】
|
| 商品番号 |
SDPZシリーズ |
価 格
|
|
|
従来の製品より応答性に優れ、急速な数値の変化に追従します。また、精度・操作性・耐久性の向上に加え、さらに読みやすくなった「大型液晶文字」の採用、過荷重によるセンサーの破損を防ぐ「オーバーロード警告ランプ」の装備、液晶文字を上下どちらからでも読めるようにできる「液晶文字反転機能」など、数々の便利な新機能を備えています。そして、人の手にフィットする「独創のスタイリング」は、SDPZシリーズの高い品質を象徴するデザインとなっています。
PC接続SZLINKを使用すれば
SDPZシリーズをPCに接続し、データーを
Microsoft Excel上に記録できます。 |
デジタルフォースゲージ
品番 SDPZシリーズ
廃番 |
■SDPZシリーズの主な仕様
|
精度
|
誤差±0.2%以内
|
|
メモリ
|
任意の時点での表示値を960個記憶
|
|
コンパレータ
|
上下限値設定、LED表示及び出力信号
|
|
入出力
|
RS-232C
|
|
アナログ電圧-2〜+2VF.S.
|
|
デジマチック出力
|
|
OK/NG出力(オープンコレクタ)
|
|
オーバーロード信号（オープンコレクタ）
|
|
単位切替
|
N、kgf(gf)、lb(oz)の単位切替式
|
|
付属品
|
SDPZ
|
アタチメント8点、ACアダプタ、収納ケース、取扱説明書
|
|
SDPZH
|
アタチメント6点、ハンドル2点、取付用ボルト4点、ACアダプタ、収納ケース、取扱説明書
|
|
SDPZS
|
ACアダプタ、収納ケース、取扱説明書
|
|
本体重量
|
SDPZ
|
約520g
|
|
SDPZH
|
約1150g
|
|
|
標準型デジタルフォースゲージ
SDPZシリーズ
2N〜1000Nまでの低・中荷重領域の測定をカバーします。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZ-2N |
2N |
0.001N |
M6 |
廃番 |
| SDPZ-5N |
5N |
0.001N |
M6 |
廃番 |
| SDPZ-20N |
20N |
0.01N |
M6 |
廃番 |
| SDPZ-50N |
50N |
0.01N |
M6 |
廃番 |
| SDPZ-200N |
200N |
0.1N |
M6 |
廃番 |
| SDPZ-500N |
500N |
0.1N |
M6 |
廃番 |
| SDPZ-1000N |
1000N |
1N |
M6 |
廃番 |
|
 |
高荷重型デジタルフォースゲージ
SDPZHシリーズ
1000N〜5000Nまでの高荷重領域の測定をカバーします。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZH-1000N |
1000N |
1N |
M10 |
廃番 |
| SDPZH-2000N |
2000N |
1N |
M10 |
廃番 |
| SDPZH-5000N |
5000N |
1N |
M10 |
廃番 |
|
 |
センサーセパレート型デジタルフォースゲージ
SDPZS
荷重センサは内蔵せず、外付ロードセルと共に使用するタイプのフォースゲージです。通常では測定できない狭いスペースでの測定や危険が伴う測定などに便利です。用途に応じ、各種ロードセルを用意しています。 |
下記の表をご参照下さい |
| 型式 |
使用最大荷重 |
最小分解能 |
計測軸 |
販売価格 |
| SDPZS-DPU-2N |
2N |
0.001N |
M6 |
廃番 |
| SDPZS-DPU-5N |
5N |
0.001N |
M6 |
廃番 |
| SDPZS-DPU-20N |
20N |
0.01N |
M6 |
廃番 |
| SDPZS-DPU-50N |
50N |
0.01N |
M6 |
廃番 |
| SDPZS-DPU-100N |
100N |
0.1N |
M6 |
廃番 |
| SDPZS-DPU-200N |
200N |
0.1N |
M6 |
廃番 |
| SDPZS-DPU-500N |
500N |
0.1N |
M6 |
廃番 |
| SDPZS-DPU-1000N |
1000N |
1N |
M10 |
廃番 |
| SDPZS-DPU-2000N |
2000N |
1N |
M10 |
廃番 |
| SDPZS-DPU-5000N |
5000N |
1N |
M10 |
廃番 |
| SDPZS-DPU-10KN |
10kN |
10N |
ネメジ |
廃番 |
| SDPZS-DPU-20KN |
20kN |
10N |
ネメジ |
廃番 |
※SDPZSの10kN以上の機種は、センサー計測部がネメジとなっており、アタチメントは付属されておりません。
|
■オプションアタッチメント
オプションアタッチメントは、電気・電子関連業界をはじめとする、あらゆる分野において、品質管理に関わる荷重測定のフィールドをさらに拡げます。
 |
|

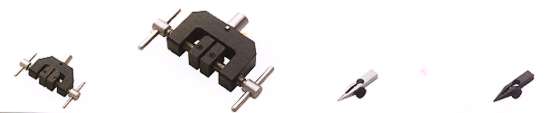

フラットチャックSGCシリーズ
一般的なあらゆる引張強度測定に。
|
ファインポイントチャックSFPシリーズ
狭いスペースでの測定、細い形状の試料を挟むのに適しています。
|
| 型式 |
SGC-1001 |
SGC-5000 |
SFP-50 |
SFP-51 |
| 使用最大荷重 |
1000N |
5000N |
100N |
50N |
| 開き幅 |
最大20mm |
最大30mm |
最大0.5mm |
最大0.5mm |
| 重量 |
約150g |
約140g |
約19g |
約8g |
| 取付ネジ |
M6 |
M10 |
M6 |
M6 |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
 |
クサビチャックSKCシリーズ
クサビ効果により、引っ張ることで自動的に縮まりますので、
電線や光ファイバーなど、変形して抜けやすい試料の引張強度
測定に最適です。 |
巻き付けチャックSWCシリーズ
線材などを巻き付けることにより、
挟んだ部分の強度が低下するのを
防ぎます。 |
カムチャックSGRシリーズ
薄くて幅の広いものの引張測定に。
挟む作業が片手で行えるので、
検査数が多い場合に効率が
上がります。引っ張ることで
縮まるので、変形して薄くなる試料
にも適しています。 |
| 型式 |
SKC-1001 |
SKC-5000 |
| 使用最大荷重 |
1000N |
5000N |
| 開き幅 |
最大3.5mm |
最大6mm |
| サンプル奥行 |
10mm |
23.8mm |
| 重量 |
約95g |
約565g |
| 取付ネジ |
M6 |
M10 |
| 価格 |
廃番 |
廃番 |
|
| 型式 |
SWC-2000 |
| 使用最大荷重 |
2000N |
| 巻き付けネジ部 |
M16 |
| サンプル線径 |
最大2mm |
| 重量 |
約900g |
| 取付ネジ |
M10 |
| 価格 |
廃番 |
|
| 型式 |
SGR-2000 |
| 使用最大荷重 |
2000N |
| サンプル幅×厚 |
最大50×4mm |
| 重量 |
約870g |
| 取付ネジ |
M10 |
| - |
- |
| 価格 |
廃番 |
|

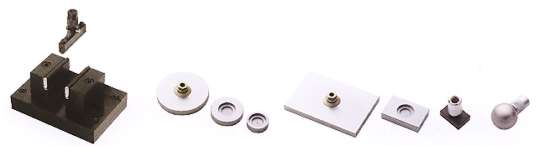

折り曲げ治具
SGAシリーズ
試料の折り曲げ試験に。各種規格に合わせて台のスパンを調整できます。 |
圧縮治具 SPC/SSQ/SSPシリーズ
様々な試料の圧縮力・破壊強度測定が行えるよう、形状・サイズを各種取り揃えました。また、サイズの大きいものは自由ジョイントを用いていますので、無理な力が加わることによるフォースゲージの破損を防ぎます。 |
| 型式 |
SGA-5000N |
| 使用最大荷重 |
5000N |
| 奥行 |
60mm |
| ステージ開き幅 |
5〜70mm |
| 先端 |
押し治具 R5.0mm |
| ステージ R2.5mm |
| 重量 |
押し治具 約120g |
| ステージ 約4200g |
| 取付ネジ |
M10 |
| 価格 |
廃番 |
| 型式 |
SPC-5100 |
SPC-5060 |
SPC-5040 |
SSQ-5150 |
SSQ-5075 |
SSQ-5030 |
SSP-5030 |
SSP-5020 |
SSP-5010 |
| 形状 |
円盤
|
長方形
|
球端
|
| 使用最大荷重 |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
5000N |
| 寸法 |
φ100mm |
φ60mm |
φ40mm |
150×100mm |
75×50mm |
30×20mm |
球φ30mm |
球φ20mm |
球φ10mm |
| 重量 |
約820g |
約330g |
約160g |
約1560G |
約500G |
約70g |
約140g |
約60g |
約30g |
| 取付ネジ |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
M10 |
| 価格 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
廃番 |
■その他のオプション（出力関連機器）
＜パソコン接続ソフトウェア＞
測定値をエクセルに取り込みます。取り込んだデータは，エクセル上の豊富な機能を用いてグラフ化したり統計を分析するためにそのまま使用できます。
●毎秒10秒までのデータを送信し、荷重変化を記録します。
●自動グラフ描画機能
●わずらわしい設定が不要で、接続するだけで使えます。
●専用ケーブル付属
| SZLINK |
 |
パソコン接続ソフトウェア
●動作環境：Win98以降、Excel97以降
●データ取込速度：最大10回/秒
●付属品：RS-232Cケーブル（SCB-204）
廃番 |
| SDP-1VR |
 |
ミニプロセッサ（演算プリンタ）
計測値の最大、最小、平均、標準偏差値などを打ち出しできます。
●対応ケーブル：SCB-104、SCB-204、SCB-304
廃番 |
| SCB-104 |
 |
アナログケーブル
ペンレコーダーなどアナログ機器に接続し、測定値の変化を記録できます。
廃番 |
| SCB-204 |
 |
RS-232Cケーブル
PCに接続し、測定値を記録したり、PC側から本体の設定・操作を行えます。
・パソコン接続ソフトウェアSZLINKの付属品です
廃番 |
| SCB-304 |
 |
ミニプロセッサ用ケーブル
ミニプロセッサに接続して測定値を記録できます。
廃番 |
|
