■特長
●優れた操作性
インバータ運転と商用運転を組合わせた業界初の制御方式により、滑らかな操作性はそのままにレスポンスの良い減速、停止を実現することができました。さらに低減速は高速(標準速）の1/10、/6、1/4の3速より選択可能で作業者の間隔に合せた操作を可能にしています。また横行微速付（インバータ）の場合、高速側4速、低速側2速から選択でき従来形微速に比べ設定範囲が広がりました。
●メンテナンス性の向上
構造部分は汎用ホイストと同一で従来形微速付ホイストに比べ大幅に部分点数が減少しました。
制御部分も1ボート化、シンプルな構造でメンテナンスが容易です。
●省エネ効果
回生抵抗器なしでの電源回生によりインバータホイストに比べ省電力となります。（当社2.8t非60%減）また従来形微速付ホイストに比べるとブレーキ板の寿命が約2倍に伸びランニングコストが節減できます。
●優れたコストパフォーマンス
三菱電機のパワーエレクト技術を駆使した新方式可変速ホイスト「パワエレ微速付ホイスト」を新価格でお届けします。
■特徴
| 項目 |
パワエレ微速付 |
従来形微速付 |
インバータ |
制御方式
（巻上・巻下） |
インバータ＋商用
低速巻上：高速巻上、インバータ
低速巻上：インバータ
高速巻上：商用 |
商用
2モータをクラッチで切替え |
インバータ |
制御方式
（横行） |
インバータ |
ポールチェンジ又は2モータ |
インバータ |
速度設定
（巻上・巻下） |
高速：固定（標準）
低速：
高速の1/10、1/6、1/4速から選択 |
高速：固定（標準）
低速：固定（標準の1/10） |
標準速〜1/10速の間で高速、低速とも任意の速度に設定可能 |
速度設定
（横行） |
高速：
25、20、15、10minの4速から選択
低速：2.5、5minの2速から選択 |
高速：固定
低速：固定
※速度比1：1/4または1：1/5 |
標準速〜1/10速の間で高速、低速とも任意の速度に設定可能 |
| 操作応答性 |
緩始動急停止（注） |
急始動急停止 |
緩始動緩停止 |
| ランニングコスト |
中 |
高 |
低 |
| 消費電力 |
少 |
少 |
中 |
| 部品点数 |
少 |
多 |
中 |
（注）巻上時はクッション停止（従来インバータの停止距離の半分程度）、巻上時は急減速停止
■標準仕様
| 電源 |
3相200V 50/60Hz(220V
60Hzも使用てきます） |
| 操作方法 |
押しボタン操作 巻上2段押込み、横行1段押込み
*横行も微速（インバータ駆動）の場合は巻上・横行・走行共2段押込み
電動横行/6点(上、下、東、西、南、北) |
| 準拠規格 |
JIS C 9620電気ホイスト、クレーン構造規格 |
| 定格 |
巻上：定格の63%荷重で25%ED、150回/時 JISC9620、横行：30分 JISC9620 |
| 給電方式 |
トロリ給電、ケーブル給電 （ダブルトロリに限ります） |
| 周囲温度 |
-5℃〜+40℃(凍結なきこと) |
| 周囲湿度 |
90%RH以下(結露なきこと) |
| 保護構造 |
簡易屋外型（制御箱とモータ部はIP44相当）
屋外での使用の際は、防雨カバーの取付や退避場所を準備してください。 |
| 塗装色 |
本体/メタリックグレー
、(マンセルN4.0相当)
フックブロック/マンセル7.5YR7/14
押しボタン/マンセン 7.5YR7/13相当 |
※備考
・手押横行、鎖動横行は本体とアタッチメントの別梱包納入となります。
・高速巻下は商用運転となっており、電源50Hzの場合1tで6.7m/min、2t・2.8tでは6m/minです。
・低速は3速の中から選択できます。工場出荷時は上表速度（高速の1/10速）に設定しています。
なお、設定変更により高速の1/6速、1/4速を選択できます。
・横行微速の高速は4速、低速は2速の中から選択できます。工場出荷時は25/2.5minに設定しています。
なお、高速は20、15、10m/minが選択できます。
※注意
・リフト用としてはご使用になれません。
・横行微速で屈曲横行する場合は横行抵抗によりスムーズに運転が出来ない場合がありますのでご照会下さい。
・電源ノズルの多い所では誤動作する場合がありますのでノイズフィルタの設置をお奨めします。
・腐食性ガス、粉塵などの多い雰囲気で使用される場合は別途ご照会下さい。
・低速時の巻上・巻上速度範囲は、定格荷重時に表示値の±40%となります。
また、低速時では、負荷時は無負荷時の速度差も大きくなります。
■仕様一覧表
| 品番 |
容量
(t) |
揚程
(m) |
タイプ |
ワイヤーロープ |
巻上 |
| 速度m/s(m/min) |
モータ |
| ローヘッド形 |
構成 |
容量
（kW） |
定格電流
(A) |
極数 |
| 4本吊 |
高速 |
低速 |
| UR-1-LDH3 |
1 |
6 |
巻上微速付き |
φ6.3 |
6×W（19）
B種JISG3525 |
0.0133
（0.8） |
0.133
（8） |
1.4 |
10 |
4 |
| UR-1-LDS3 |
1 |
6 |
巻上横行微速付き |
φ6.3 |
| UR-2-LDH3 |
2 |
6 |
巻上微速付き |
φ8 |
6×Fi（29）
B種JISG3525 |
0.012
（0.72） |
0.12
（7.2） |
2.6 |
16 |
| UR-2-LDS3 |
2 |
6 |
巻上横行微速付き |
φ8 |
| UR-2.8-LDH2 |
2.8 |
6 |
巻上微速付き |
φ9 |
3.6 |
23 |
| UR-2.8-LDS2 |
2.8 |
6 |
巻上横行微速付き |
φ9 |
| 品番 |
横行 |
価格 |
| 速度m/s(m/min) |
モータ |
| 商用運転 |
インバータ運転 |
容量（kW） |
定格電流(A) |
極数 |
| 50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
50Hz |
60Hz |
| UR-1-LDH3 |
0.35
（21） |
0.417
（25） |
0.0417
（2.5） |
0.417
（25） |
0.22 |
0.26 |
1.6 |
1.5 |
4 |
￥462,000- |
| UR-1-LDS3 |
￥572,000- |
| UR-2-LDH3 |
0.5 |
0.6 |
3.2 |
3.1 |
￥632,500- |
| UR-2-LDS3 |
￥737,000- |
| UR-2.8-LDH2 |
￥742,500- |
| UR-2.8-LDS2 |
￥852,500- |
※高揚程（ローヘッド形1〜2.8t、ダブルレール形2.8t)は製作しておりません。
■制御盤中身
■動作イメージ
■押しボタン操作による運転パターン
| パワエレ微速（巻上） |
 |
| パワエレ微速（巻下） |
 |
| 従来形微速 |
 |
| インバータ |
 |
■仕様
| 品番 |
UR-1-LDH3 |
UR-2-LDH3 |
UR-2.8-LDH2 |
| UR-1-LDS3 |
UR-2-LDS3 |
UR-2.8-LDS2 |
| 容量（t） |
1 |
2 |
2.8 |
| 揚程（m） |
6 |
6 |
6 |

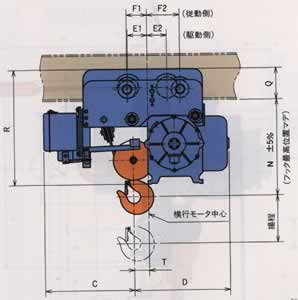

概略寸法
（mm） |
A |
426 |
415 |
437 |
| B |
583 |
656 |
695 |
| C |
418 |
465 |
478 |
| D |
343 |
455 |
515 |
| E1 |
100 |
105 |
105 |
| E2 |
100 |
105 |
105 |
| F1 |
105 |
110 |
110 |
| F2 |
120 |
175 |
175 |
| N |
405 |
485 |
515 |
| O1/O2 |
80/72 |
114/96 |
114/96 |
| P |
6000 |
6000 |
6000 |
| R |
495 |
572 |
619 |
| T |
58 |
77 |
80 |
| 最小屈曲半径(m) |
2.0(3.5)/〔5〕 |
3.0/〔7.5〕 |
3.0/〔7.5〕 |
| 概略質量（kg） |
170 |
260 |
350 |
フックブロック質量
（kg） |
8 |
15 |
25 |
I形鋼関連寸法
(mm) |
G |
H |
J |
Q |
U |
G |
H |
J |
Q |
U |
G |
H |
J |
Q |
U |
| 150×75×5.5 |
360 |
24 |
19 |
140 |
105 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| 200×100×7 |
372 |
48 |
19 |
140 |
155 |
453 |
40 |
23 |
167 |
140 |
- |
- |
- |
- |
- |
| 250×125×7.5 |
385 |
74 |
17 |
142 |
203 |
465 |
64 |
21 |
169 |
188 |
465 |
64 |
23 |
169 |
188 |
| 300×150×8 |
- |
- |
- |
- |
- |
478 |
90 |
20 |
170 |
237 |
478 |
90 |
22 |
170 |
237 |
※最小屈曲半径(
)内は、下記I形鋼の場合を示します。
※適用I形鋼■■印は標準在庫仕様です。
※最小屈曲半径( ）内はUR形横行微速付きの場合を示します。 |
