おんどとりHi/品番 TR-81 【詳細表示】
商品番号 TR-81 価 格
広範囲温度データロガー「TR-81」は、白金測温抵抗体センサ(JIS規格のPt100Ω・JPt100Ω)の3線式センサに対応した温度データロガーです。
測定温度範囲はPt100で-200〜600℃、2本のセンサを接続して測定記録できます。
センサは用途に応じて保護管長、保護管径、ケーブル長をご指定頂くことができます。
製品はデータロガーに加え、ソフトウェアなどが全て付属されており、ご購入後はパソコンに接続してすぐにご利用頂くことができます。(センサは付属しておりません)

センサ情報一覧
おんどとりHi
品番 TR-81
廃番
類似後継品はこちら→RTR-505-Pt
■特徴
●-200〜600℃の広い温度範囲にて測定可能。そしてあらゆる白金測温体センサに対応。
白金測温体Pt100・JPt100 3線式温度センサに対応しました。
既設のセンサにも接続してお使いいただけます。パーソナルユースからビジネスユースまで幅広い用途にご利用いただけます。
●1台で2チャンネルを測定・記録
1台で温度を2チャンネル、測定・記録します。また、2チャンネルの測定値を常に本体液晶に交互表示します。これにより、現在の温度を素早く読みとることができます。
●15通りの記録間隔
記録間隔は、用途にあわせて1秒〜60分の間で15通りから選択できます。
記録モードは次の2通りから選択できます。
ワンタイムモード:記録データが8000個になると記録を停止します。
エンドレスモード:記録データが8000個になると一番古いデータから順次、新しいデータを上書きします。
●データ容量:8000x2チャンネルと大容量
1チャンネルにつき8000個の測定値を記録します。最長60分間隔で、約1年間の連続記録ができます。 長期間の連続記録中に、電池が消耗しても記録中の電池交換ができます。
●電池で約5〜8ヶ月連続動作可能なロングラン設計
独自の低消費電力回路により、リチウム電池(CR-2)1本で、約5〜8ヶ月間の連続動作を実現しました。これにより、設置場所を選ばず、移動中・放置状態でも長時間の測定・記録ができます。注意: 電池寿命は、測定環境・記録間隔・通信回数・周辺温度等により異なります。本説明は新しい電池を使ったときの標準的な動作であり電池寿命を保証するものではありません
●信頼のデータバックアップ機能
バックアップ機能により、電池切れによるデータの消失を解消しました。
<電池電圧低下時>
電池電圧が低下すると、液晶に電池寿命警告を表示し電池の消耗を知らせます。この状態で短時間に電池交換を行えば、測定・記録が中断されることなく記録されたデータも消えません。更に電池電圧が低下すると、自動的にスリープモードとなり、測定・記録等を中断し、記録されたデータを約1年間保護します。
注意:スリープモードのデータバックアップ期間は、電池の性能・消耗具合により異なります。 本体がスリープモードになっても電池交換をしなかったり、本体から電池を外して放置すると、記録データは消失します。
●見やすく多彩な液晶表示機能を搭載
見やすく大きな液晶に、測定値や、記録データ数・電池寿命警告・異常温度などを表示します。

1. チャンネル1の温度測定値を表示します。
2. チャンネル2の温度測定値を表示します。
3. データの記録中に表示されます。記録を予約している時は点滅します。
4. 記録データの容量を表示します。
5. パソコンとの通信中に表示されます。
6. 電池電圧が低下すると表示しれます。(電池寿命警告)
7. 表示している温度の単位を表示します。
8. 記録モード(ワンタイム/エンドレス)を表示します。記録モードの切替はパソコンより行います。
9. 使用する温度センサの種類(Pt100/JPt100)を表示します。(注意:2種類のセンサを同時に使用することはできません。)

■使用事例
●調理釜、フライヤー、オーブンなど食品関係の温度記録
●超低温冷凍庫の温度管理
●工場排水処理槽、蓄養海水温度など、水中温度管理
●血液の輸送
●堆肥の温度管理
●ボイラー配管の温度記録

■付属ソフトウェア
付属穂ソフトウェアにより本体の記録設定や、記録されたデータのグラフ化、表計算、ファイル化、印刷などの処理を簡単に行えます。データはテキスト形式(CSV形式など)でファイル化されますので、お手持ちのソフトウェアでデータを活用できます。

ソフトウェア Hi for Windows
対象機種 サーモレコーダ TR-81
チャンネル数 8チャンネル 同時表示/処理(4台)
通信機能 記録スタート(即時/予約)、記録停止、
本体設定値読み込み(チャンネル名・記録間隔・記録モード 設定可能)
記録データの吸い上げ
画面表示 グラフ チャンネル毎の温度の折れ線グラフ表示
(マウス・キーボードによるグラフの拡大/縮小/スクロール表示可能)
チャンネル毎の表示カラー変更・チャンネル毎の表示/非表示切り替え
データ チャンネル名・記録間隔・データ数・最高値・最低値・平均値・単位
任意な2点(ABカーソル位置)の温度/日時
任意な2点(ABカーソル位置)間の温度差の算出値
ファイル出力 専用データファイル出力・テキストファイル(CSV等)出力
(指定範囲:期間のファイル出力可能)
印刷 グラフ印刷(カラー/モノクロ) ・データ一覧印刷
その他 データ一覧表示・計算範囲(期間)設定・データメンテナンス
チャンネル毎のデータ削除・チャンネル毎のデータ並び替え
動作環境OS
(*1)(*2)
Microsoft Windows 8 32/64bit 日本語
Microsoft Windows 7 32/64bit 日本語
Microsoft Windows Vista 32bit (SP1以降) 日本語
Microsoft Windows XP 32bit (SP3以降) 日本語
PC シリアル通信(RS-232C D-sub 9ピン)が使用可能(*3)
*1:インストール時、Administrator(パソコンの管理者)の権限が必要になります。
*2:Windows 8をご利用の場合、弊社ソフトウェアは [デスクトップ] 画面での動作のみサポート対象となります。
*3:Hyper Threading機能を有効にしたPCで、USB-シリアル変換アダプターを使用して記録データの吸い上げ処理を行うと、データ吸い上げ途中で失敗する場合があります。
Hyper Threading機能搭載のPCでの動作は保証しておりませんのでご注意下さい。

■仕様
測定要素 温度
チャンネル数 2チャンネル
測定範囲 -200〜600℃(Pt100)、-200〜500℃(JPt100)
測定精度
(センサ含まず)
±0.3℃ (-200〜80℃)、±0.5℃( 80〜450℃)、±1.0℃(450〜600℃)
測定・表示分解能 0.1℃
センサ 白金測温体センサ3線式 Pt100・Jpt100
(Pt100とJpt100の2種類の同時使用はできません)
記録間隔 1、2、5、10、15、20、30秒、1、2、5、10、15、20、30、60分 合計15通りから選択
記録容量 8000データ×2チャンネル
記録モード エンドレスモード(記憶容量がいっぱいになると、先頭のデータに上書きして記録する)
ワンタイムモード(記録容量がいっぱいになると、記録を停止する)
表示 測定値、測定記録状態、記録データ量、通信状態、電池寿命警告、
単位、使用センサ、記録モード、測定範囲オーバー
電源 リチウム電池(CR-2)1本
電池寿命 約5〜8ヶ月
(電池寿命は使用環境、電池の性能により異なります。記録中の電池交換可能)
通信方式 シリアル通信(RS-232C)
本体寸法 H123×W58×D33mm (突起部を除く)
本体質量 約132g(リチウム電池 1本を含む)
本体動作環境 -10〜60℃、90%RH以下(結露しないこと)
付属品 取扱説明書、ソフトウェア一式、リチウム電池1本、取付プレート1個(ネジ1本付き)、通信ケーブル1本
その他 温度センサ別売り Pt100/JPt100 3線式センサに対応

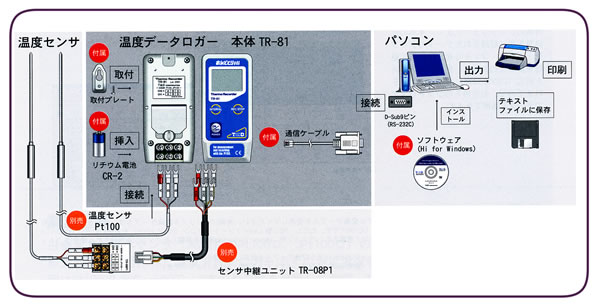

■製品構成

運賃、および消費税は、記載価格には、含まれていません。
