物品輸送時に発生する有害な衝撃・振動を記録する衝撃振動加速度レコーダです。
測定対象物に取付け、測定スタートボタンを押すだけで、衝撃・振動の発生時刻と加速度のピーク値を自動的に記録します。
SSR1000/2000シリーズはピーク値または、加速度の変化を波形として記録できます。
SSR2000シリーズは波形の上書き機能があります。
添付のソフトウェアによりパソコンから測定条件の設定、測定データの読み込み、記録データの表示などを行うことができます。
測定したデータはExcel等の表計算ソフトで、計測目的に合った解析が容易にできます。
SSRシリーズは、測定目的に合わせ、加速度軸数、加速度最大値、センサタイプを選択できます。
■タイプ

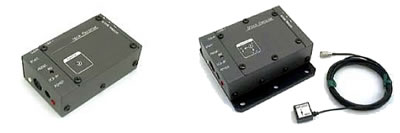

SSR300シリーズ |
SSR2300シリーズ |
|
|
■特長
●小型軽量で高精度なオールインワンタイプ(センサ内蔵タイプ)
●衝撃・振動の発生時刻とピーク値を1データとして、120,000データまで記録可能(SR2000シリーズ)
●加速度の変化を波形として記録(SR1000 / 2000シリーズ)
●SSR300-10A、SSR2300-10Aの2機種は、航空機の貨物室内における電子機器の利用に関する「RTCA DO160G Section
21.5 CategoryH」規格に適合し、航空機の貨物室内に電源を入れた状態での搭載が可能。
●RS232Cインターフェースを標準装備
パソコンと接続してデータ読み込み、測定条件の設定が可能。
※オプションとして、USB-COM変換アダプタを用意しております。
●測定したデータはCSV形式で保存されるのでExcel等の表計算ソフト により容易に解析可能
●アルカリ電池(006P)2本で約20日間、リチウム電池では約50日間 連続測定が可能(1軸の場合)。バッテリボックス(オプション)の使用 でさらに長期間測定が可能
●センサ内蔵タイプについては、防水ケース(オプション)を用意
■使用例
●輸送時の物品に加わる振動・衝撃の調査
●輸送経路の道路状況の事前把握
●包装設計の基礎データの採取
●輸送保険のためのデータ採取
●その他の輸送振動・衝撃調査、解析
■付属ソフトウェア
測定条件の設定、データの読込み、データの表示を行うことができます。
1波形(512 ポイント)ごとの表示となります。
測定データをパソコンに読込み後、グラフの表示、リストの表示及び印刷等が行えます。又、読込んだデ-タ・ファイルは、エクセルなどの汎用ソフトでも解析を行えます。
連続波形記録で測定したデータにはオプションのM2304SR-WSOFTTを使用すると、連続したグラフとして表示できます。
ピークモード グラフ表示 |
ピークモード リスト表示 |
|
|
波形モード グラフ表示 |
計測条件設定 |
|
|
■基本仕様
品番 |
SSR100シリーズ |
SSR1000シリーズ |
SSR2000シリーズ |
SSR100 |
SSR300 |
SSR1100 |
SSR1300 |
SSR2100 |
SSR2300 |
測定対象 |
衝撃・振動加速度
ピーク値 |
衝撃・振動加速度 ピーク値、波形 |
軸数 |
1軸 |
3軸 |
1軸 |
3軸 |
1軸 |
3軸 |
加速度センサ |
静電容量型加速度センサ
(A:内蔵センサ / B:外付センサ 重さ約4g、ケーブルは含まず) |
周波数特性 |
1~200Hz (-3dB at 200Hz -24dB/oct) |
最大測定加速度 |
±5 / ±10 / ±20 / ±50 / ±100G (A / D変換10bit) |
波形上書 |
- |
無 |
無、有
(1軸比較)※1 |
無、有
(1軸、3軸比較)※2 |
サンプリング
周期 |
ピーク |
2ms |
波形 |
- |
1、2、5、10、20、50、100ms |
記録
周期/条件 |
ピーク |
ピーク1、2、5、30秒、1、2、5、10分周期 |
波形 |
- |
トリガレベル0、最大測定加速度の5、10、15、20、25、30% |
最大記録
データ数 |
ピーク |
60,000
データ |
20,000
データ |
60,000
データ |
20,000
データ |
120,000
データ |
40,000
データ |
波形※3 |
- |
750波形 |
250波形 |
1500波形 |
500波形 |
最大
記録時間 |
ピーク※4 |
約400日 |
約130日 |
約400日 |
約130日 |
約800日 |
約250日 |
波形※5 |
- |
約10時間 |
約3.5時間 |
約20時間※6 |
約6.5時間※6 |
連続動作時間※7 |
約20日 |
約14日 |
約20日 |
約14日 |
約20日 |
約14日 |
(006Pアルカリ電池2本使用時) |
データ構成 |
ピーク |
ピーク発生時刻+衝撃加速度ピーク値+パルス幅 |
波形 |
波形― 発生時刻+加速度波形 |
外部接続 |
RS232C(測定条件設定、データ読込) |
操作スイッチ |
パワーON / OFF、スタート / ストップ、データクリア、操作ロック |
動作表示 |
LEDにて状態表示 |
電源 |
006P電池(市販品)、
006P型リチウム電池(オプション)または ACアダプタ(オプション) |
使用範囲 |
温度 |
-20~+55℃ |
湿度 |
10~90%(結露無きこと)※8 |
外形寸法 |
90×80×30mm |
95×95×35mm |
寸法図 |
|
|
|
重量 |
約350g |
約470g |
添付品 |
ACアダプタ、通信ケーブル、測定条件設定・データ読込表示ソフト、
外付けセンサー(品番末尾Bのみ)、006Pマンガン電池(動作確認用)、
取扱説明書、保証書 |
オプション
(別売品) |
バッテリボックス、防水ケース、USB-COM変換アダプタ、
006Pアルカリ電池、006Pリチウム電池 |
※メモリバックアップ用の電池寿命は出荷後、SSR100、SSR1000シリーズで約5年、SSR2000シリーズで約2.5年を目安としています。定期的にメーカでの交換(有償)が必要です。
※1:最大記録データ数を超えた場合、記録済の最小データに自動的に上書します。
※2:1軸比較選択時は、※1の方式で比較対象とする軸を選択できます。 3軸比較選択時は、軸に無関係に比較し、最小データに上書します。
※3:512サンプル/波形
※4:記録間隔10分設定時
※5:0.1秒サンプル設定時
※6:波形上書無の設定で測定した場合の値です。上書有の設定時は、手動でストップするか電池が無くなるまで測定を継続します。
※7:常温で使用した場合の値です。
※8:リチウム電池を使用の場合です。使用する電池の仕様で変わります。
■仕様
品番 |
最大測定
加速度 |
軸数 |
加速度センサ |
ピーク専用 |
波形・ピーク用
(波形上書き機能なし) |
波形・ピーク用
(波形上書き機能あり) |
- |
SSR1100-5A |
SSR2100-5A |
5G |
1軸 |
内蔵 |
SSR100-10A |
SSR1100-10A |
SSR2100-10A |
10G |
SSR100-20A |
SSR1100-20A |
SSR2100-20A |
20G |
SSR100-50A |
SSR1100-50A |
SSR2100-50A |
50G |
- |
SSR1100-100A |
SSR2100-100A |
100G |
SSR100-5B |
SSR1100-5B |
SSR2100-5B |
5G |
外付 |
SSR100-10B |
SSR1100-10B |
SSR2100-10B |
10G |
SSR100-20B |
SSR1100-20B |
SSR2100-20B |
20G |
SSR100-50B |
SSR1100-50B |
SSR2100-50B |
50G |
SSR100-100B |
SSR1100-100B |
SSR2100-100B |
100G |
- |
SSR1300-5A |
SSR2300-5A |
5G |
3軸 |
内蔵 |
SSR300-10A |
SSR1300-10A |
SSR2300-10A |
10G |
SSR300-20A |
SSR1300-20A |
SSR2300-20A |
20G |
SSR300-50A |
SSR1300-50A |
SSR2300-50A |
50G |
- |
SSR1300-100A |
SSR2300-100A |
100G |
SSR300-5B |
SSR1300-5B |
SSR2300-5B |
5G |
外付 |
SSR300-10B |
SSR1300-10B |
SSR2300-10B |
10G |
SSR300-20B |
SSR1300-20B |
SSR2300-20B |
20G |
SSR300-50B |
SSR1300-50B |
SSR2300-50B |
50G |
SSR300-100B |
SSR1300-100B |
SSR2300-100B |
100G |
■オプション
M2304SR-BBT |
M2304SR-WB1T |
|
|
M2304SR-WB2T |
M2304SR-WB3T |
|
|
M2304TS-005T |
M2304SR-232CT |
|
|
M2304SR-ACADPT |
|
|
|
品番 |
品名 |
備考 |
M2304SR-BBT |
バッテリーボックス |
006Pタイプの電池を4個収納
110g(電池含まず) |
M2304SR-U9VL-JT |
リチウム電池(006Pタイプ)2本 |
9V、1200mAh
2個組で使用 1次電池 |
M2304SR-WB1T |
本体用防水ケース |
SSR100/SSR300本体を収納
500g(本体電池含む) |
M2304SR-WB2T |
本体+電池用防水ケース |
SSR100/SSR300本体と
006P電池4個を収納
900g(本体電池含む) |
M2304SR-WB3T |
本体用防水ケース |
SSR1100/SSR1300/
SSR2100/SSR2300本体を収納
700g(本体電池含む) |
M2304TS-005T |
外付け加速度センサー(5G用) |
外付けセンサータイプ添付品の
保守用加速度センサー |
M2304TS-050T |
外付け加速度センサー(10・20・50G用) |
M2304TS-100T |
外付け加速度センサー(100G用) |
M2304SR-232CT |
RS-232C通信ケーブル |
添付品及び保守用 |
M2304SR-ACADPT |
ACアダプター |
添付品及び保守用 |
M2304SR-WSOFTT |
連続波形解析ソフト |
SSR1000シリーズ連続波形解析用 |
M2304T-USB2SRTH |
USB-COM変換アダプタ |
- |
|
