電動昇降装置　ｍｏｖｅｔｅｃ

油圧式同調シリンダー昇降装置

旧タイプシリンダー詳細
外形寸法図詳細

シリンダー詳細

ポンプ詳細

電動ﾓｰﾀｰ

旧タイプＣＢｼﾘﾝﾀﾞｰ
ガイド機構を内蔵した重負荷ﾀｲﾌﾟ。
既設構造物への直接取りつけが可能です。

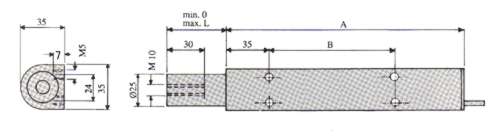

下記図面、寸法表旧タイプシリンダーです。
新タイプは下記です。
CBシリンダー

ｼﾘﾝﾀﾞｰﾀｲﾌﾟ	ストロークmm	Ａ(mm)	Ｂ(mm)	荷重(kg)
旧タイプＣＢ１４１５	１５０	２５８．５	１６５	１１０
旧タイプＣＢ１４２０	２００	３３３．５	２４０	１１０
旧タイプＣＢ１４３０	３００	４５８．５	３４０	１１０
旧タイプＣＢ１４４０	４００	５５８．５	３４０	１１０

●旧ＣＢｼﾘﾝﾀﾞｰは、防錆処理を施したアルミハウジング、スチール製ロッド、無給油型メタル、ブッシングにより構成されています。ハウジングの取りつけ穴は、Ｍ５タップﾈｼﾞ仕上げ。非調整型のテーブル、作業台などへの取りつけが可能です。

●旧ｼﾘﾝﾀﾞｰ使用上の注意
ｼﾘﾝﾀﾞｰは、全て単動です。必ず固定してお使いください。またｼﾘﾝﾀﾞｰを圧縮収納するには外部負荷が必要です。
作動温度範囲　－２０℃～＋４５℃　圧縮収納時必要な外部負荷　６ｋｇ／本以上

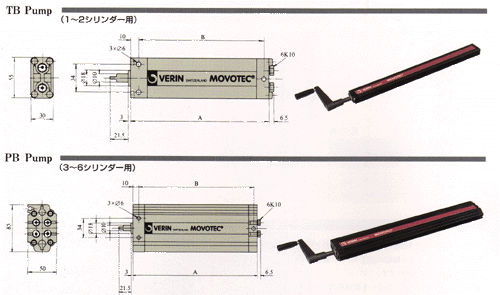

ポンプ詳細
外形寸法図詳細
下記図面、寸法表旧タイプシリンダーです。
新タイプは下記です。
新型ポンプ、シリンダー

シリンダー詳細

ポンプ詳細

電動ﾓｰﾀｰ

シリンダ接続数		１本				２本
システム最大容量		１１０Ｋｇ				２２０Ｋｇ
ポンプ形式		ＴＢ				ＴＢ
調整範囲	通常時	１５０	２００	３００	４００	１５０	２００	３００	４００
調整範囲	稼動時	１４９	１９４	２９８	３９９	１４９	１９８	２９８	３９８
Ａ寸法		２８４．５	３４４．５	４６４．５	５８６．５	２８４．５	３４４．５	４６４．５	５８６．５
Ｂ寸法		２６８．５	３２８．５	４４８．５	５７０．５	２６８．５	３２８．５	４４８．５	５７０．５
モデル番号		ＴＢ１８０９	ＴＢ１８１２	ＴＢ１８１８	ＴＢ１８２４	ＴＢ 2８０９	ＴＢ 2８１２	ＴＢ 2８１８	ＴＢ 2８２４

品番	品名
旧タイプTB1809	ポンプ
旧タイプTB1812	ポンプ
旧タイプTB1818	ポンプ
旧タイプTB1824	ポンプ
旧タイプTB2809	ポンプ
旧タイプTB2812	ポンプ
旧タイプTB2818	ポンプ
旧タイプTB2824	ポンプ

シリンダ接続数		4本				6本
システム最大容量		450Ｋｇ				450Ｋｇ
ポンプ形式		PＢ				PＢ
調整範囲	通常時	１５０	２００	３００	４００	１５０	２００	３００	４００
調整範囲	稼動時	１４7	１９5	２９８	３９８	１４7	１９5	２９８	３９８
Ａ寸法		２８４．５	３４４．５	４６４．５	５８６．５	３４４．５	４０４．５	５８６．５	７１４．５
Ｂ寸法		２６８．５	３２８．５	４４８．５	５７０．５	３２８．５	３８８．５	５７０．５	６９８．５
モデル番号		ＰＢ４８０９	ＰＢ４８１２	ＰＢ４８１８	ＰＢ４８２４	ＰＢ６６１２	ＰＢ６６１５	ＰＢ６６２３	ＰＢ６６３１

品番	品名
旧タイプPB4809	ポンプ
旧タイプPB4812	ポンプ
旧タイプPB4818	ポンプ
旧タイプPB4824	ポンプ
旧タイプPB6612	ポンプ
旧タイプPB6615	ポンプ
旧タイプPB6623	ポンプ
旧タイプPB6631	ポンプ

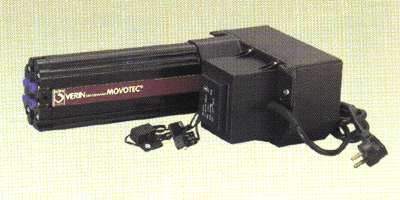

旧タイプ電動モーター詳細
外形寸法図詳細

その他部品アクセサリー

品番	部品名
MOVO-ELDRIVE-PB	電動モーターPB用
MOVO-ELDRIVE-TB	電動モーターTB用
MOVO-HDPIPE	接続ホース
MOVO-FOCRANK	手回しクランク圧着タイプ
MOVO-NONFOCRANK	手回しクランク脱着可能タイプ
MOVO-CONS	コネクテイングスクリュー
MOVO-CLAE	リングクランピング
MOVO-RESW	手元押しボタンスイッチ

運賃、および消費税は、記載価格には、含まれていません。
