メモリーハイロガー(8chタイプ)/品番 MF128420-50 【詳細表示】
商品番号 MF128420-50 価 格
メモリーハイロガー(8chタイプ)MF128420-50 環境保護や省エネルギー、HACCP 活動推進のための多チャネル温度記録への要望は、増加の一途をたどっており、いつでもどこでも使える携帯性と、IT ( 情報技術) 機器のネットワークにつながる通信機能は計測器に必要不可欠なものとなっています。さらに測定現場においては、電位差の発生や商用電源ラインからのハムノイズ、インバータ機器等からのスイッチングノイズなど、過酷な条件での正確な測定を求められています。これらの要望に応え従来機の耐ノイズ性を大幅に向上させた、新型モデルを開発しました。 メモリーハイロガー(8chタイプ)
品番 MF128420-50

廃番
後継機種はこちら→MF12R-9511H
■特長
● 数値データのロギング記録・トレンドグラフ表示が可能
● 全入力チャネルは絶縁
  電位の異なる測定対象も心配無用
● 大容量メモリカードへリアルタイム保存
  大容量フラッシュカードを使用して長期間のデータ記録
● LAN 経由でパソコンにデータ収集
 ・ロガーコミュニケータMF129334 によるリアルタイムPC 計測
 ・FTP サーバー/FTP クライアント機能でデータ取得
 ・SMTP (E-mail) 機能で異常時のメール送信
 ・HTTP サーバー機能でWEB 監視・操作

■用途
● 環境・ラボ関連機器の記録に
・機器の出力/ 温度等のトレンド測定
● 電力・ガス
・電力量計のパルスカウント/ 機器の出力記録
● 電機・部品製造
・製品検査/ 品質管理記録
● 自動車・電車・流通
・開発時の各種データ取得
● ビルメンテナンス・工場設備
・メンテナンス用の長期データ取得
・食品関連の温度記録

■従来機種に比べて機能アップ!
● 搭載メモリを4倍に大幅アップ
従来はトータル8M バイトのメモリを搭載していましたが、今回の新型では4倍の32Mバイトに増やすことで、データ数が約1677万データと飛躍的に増えました。
● 耐ノイズ性の向上
回路を根本から見直し、ΔΣ(デルタ・シグマ)型のA/Dコンバータを採用しました。
このデバイス特有のオーバーサンプリング動作によるディジタルフィルタ機能により、従来困難だったインバータ機器のスイッチングノイズや50/60Hzのハムノイズによる影響を減少させることができます。
※ノイズ除去の効果は記録間隔が2秒より遅いと最大の効果が得られます
● 動作時、バッテリへの充電が可能
従来、電源オフ時のみバッテリの充電が可能でしたが、測定中でも充電が可能となりました。
これにより長期間の測定・記録中における不意の停電というとき、バッテリが自己放電していて測定が中断する・・ということがなくなり、長期測定での信頼性が大幅に向上します。
● 内蔵時計の精度向上
時計精度を大きく向上させています。(全機種日差0.2秒)
● 外部トリガにチャタリング防止フィルタを搭載。
外部トリガにフィルタ機能を搭載したことにより、機械式リレーを使用して測定開始/終了させたときも誤動作がなくなります。

■外部プリンタをドッキング!
プリンタユニットMF128992を合体させ、測定結果をその場でプリントアウトできます。
トレンドグラフの長時間記録や、画面のハードコピーを記録できます。



■外部入出力ユニットをドッキング!
ディジタルI/O ユニット8993を合体させ、外部機器に制御信号を送ることができます(16chまで可能)。
またロジック入力16チャネルも装備。
温度などのアナログ入力+パルス入力に加え、ロジック信号も16点同時入力が可能になります。



■パルス入力(積算/回転数変動測定)
・4ch まで入力可能
・全ch 絶縁
・電力量積算、流量積算に
※専用入力コードを使用(接続ケーブルMF129641)



■端子台ユニットMF129329(オプション)
カバー付属

●M3ネジ端子
本体のネジ締め端子台は、線の推奨径はφ 0.32mm。
これより細い線の締め付けには端子台ユニットMF129329を使用してください。

■温度・電圧入力
・32chまで入力可能
(MF128420-50:8ch, MF128421-50:16ch,MF128422-50:32ch)
・全ch 絶縁



■温度/アナログ、全ての入力が絶縁されています。
- 測定機能 -
●温度・電圧・パルスのユニバーサル絶縁入力です。
測定入力はユニバーサル。
チャネルごとに電圧/温度(熱電対入力/Pt入力※1)、および湿度※1※2を選択可能。
これとは別にパルス入力4chも装備し、(積算/回転数)測定を(電圧/温度/湿度)と同時に測定できます。
さらに各入力ch間の、PCインタフェース系と測定系も絶縁されています。
熱電対と電圧入力などを同時に測定しても干渉や感電の危険がありません。
(対地間最大定格電圧: DC60V)
※1 Pt( 白金測温抵抗体)の入力・湿度の測定はMF128420-50/MF128421-50のみ
※2 湿度センサMF129701(オプション)が必要です。

測定対象 レンジ 測定可能範囲 最高分解能
電圧 100mV f.s
1V f.s
10V f.s
100V f.s
1-5V f.s
-100mV〜+100mV
-1V 〜+1V
-10V 〜+10V
-60V 〜+60V
1V〜5V
5μV
50μV
500μV
5mV
500μV
温度
熱電対:K, E, J, T, N,
W(WRe5-26), R, S, B
100℃ f.s
500℃ f.s
2000℃f.s
-100℃〜100℃
-200℃〜500℃
-200℃〜2000℃
0.01℃
0.1℃
0.5℃
パルス積算 50.000 f.s
500.000 f.s
5Mc f.s
100Mc f.s
2.500Mc f.s
0〜50,000 カウント
0〜500.000 カウント
0〜5M カウント
0〜100Mカウント
0〜2,500M カウント
1 カウント
10 カウント
100カウント
2,000カウント
50,000カウント
回転数変動 5.000/n (r/s) f.s.※1 0〜5,000/n (r/s)※1 1/n (r/s)※1
湿度 100%rh f.s 5.0 〜95.0%rh※ 2 0.1%rh


■多チャネルを高速サンプリング
全入力チャネルを100ms以内(MF128422-50にてch17〜ch32使用時は200ms〜、湿度測定混在時は5s〜)に高速スキャニングして測定し、メモリに保存します。
MF128420-50では温度/電圧8ch+パルス4ch、MF128421-50では温度/電圧16ch+パルス4ch、MF128422-50では温度/電圧32ch+パルス4chを1台で測定可能。
トータル32MB(=約1677万データ)の内部メモリに記録可能です。


■大容量メモリカードへ、リアルタイム保存
測定データはPCカードへ自動保存ができます。
バイナリ(リアルタイム)とテキスト(測定終了後)を選択できます。
1GBまでの大容量フラッシュATAカードが使えますので、長期の連続記録が可能です。
通常はバイナリを選択してください。
測定に連動してリアルタイムに書き込むための記録方法です。
付属のソフトウェアWvを使えばPC上でテキストデータに変換できます。

128MBカードへのリアルタイム保存機能の記録時間(概算値)
注)記録時間は計算値であり保証するものではありません。
1年は365日で計算しています。極端に長期になる計算値は省略しました。


記録間隔 128MB
(1ch 使用時)
128MB
(4ch 使用時)
128MB
(8ch 使用時)
128MB
(16ch 使用時)
128MB
(32ch 使用時)
100ms 72日 18日 9日 4日12時間 - 不可 -
200ms 144日 36日 18日 9日 4日12時間
500ms 360日 90日 45日 2212時間 11日6時間
1s 1年355日 180日 90日 45日 22日12時間
2s 3年345日 360日 180日 90日 45日
5s 9年315日 2年170日 1年85日 225日 112日12時間
10s - 略 - 4年340日 2年170日 1年85日 225日
20s - 略 - 9年315日 4年340日 2年170日 1年85日
30s - 略 - - 略 - 7年145日 3年255日 2年170日
1min - 略 - - 略 - - 略 - 7年145日 3年255日
2min - 略 - - 略 - - 略 - - 略 - 7年145日
5min - 略 - - 略 - - 略 - - 略 - - 略 -

■測定中に停電したらどうなるの・・・?
メモリハイロガーMF128420-50, MF128421-50, MF128422-50では、メモリカードを利用したリアルタイム保存機能をメインとする使い方をお勧めします。
弊社では記録計のメモリハイコーダシリーズで築き上げられたノウハウにより、停電時にもデータを極力壊さないで保存する仕組みをメモリカードとの組み合せで実現しました。
カードを使わずに内蔵メモリのみで記録をしている場合、停電があると過去の測定データは約10分保持後は消えてしまいます。


■カラーLCDに波形と数値を同時表示、測定中にも過去のデータにさかのぼって観測可能
PCカードへのリアルタイム保存中に、トレンドグラフのスクロール表示ができます。
過去にさかのぼってデータを確認できます。また、カーソルで値が読み取れます。

●標準的な測定画面
(画面左が測定値、右側にトレンドグラフと、カーソルによる読み値を表示しています)



●過去の波形にさかのぼって表示(画面下の緑帯がメモリ内の表示位置)


●現在の測定値を表示
(画面下の緑帯がメモリ内の表示位置)




■LAN接続から電話回線経由のPPP接続まで対応
- 通信機能 -
LAN 接続またはPPP 接続(RS-232C 端子にモデムを付け、電話回線や携帯電話/PHS と通信)により、以下のPC計測や各種WEB サーバ機能が使用できます。

■ パソコンからの操作
・ロガーコミュニケータ9334(オプション)によるリアルタイムPC 計測
・FTP サーバ機能による、PC カード/ 内部メモリのデータ取得
・HTTP サーバ機能による、WWW ブラウザからの遠隔操作
■ 本器からの自動送信
・E-mail 機能によるメール送信機能
・FTP クライアント機能による、データ自動送信
その他、PC とRS-232C による直接接続も可能です。



・PCとの通信において、FTPではファイル単位のみでのデータ取
得ができます。
・9334使用ではLAN接続の場合100msからの速い時間間隔に対応
しています。
・RS-232Cと直接接続の場合はお客様側でプログラムを作成してい
ただく必要があります。RS-232Cと直接接続の場合では1秒以上
の遅い時間間隔でのリアルタイム測定は可能です。

USBしかないパソコンでも使えるの・・・?
市販のUSB-LAN変換器を利用することで、USBしかないパソコンでもMF128420-50, MF128421-50, MF128422-50でPC計測を行うことができます。
詳しくはお問い合わせください。

■HTTP サーバによる遠隔測定
HTTPサーバ機能とは、パソコンに専用のアプリケーションソフトをインストールすることなく、Internet Explorerなどの一般的なwwwブラウザを使用して、本器の設定やデータ取得、画面監視を行う機能です。
【10BASE-T LAN 経由でHTTP 通信する場合の接続例】



■機能の詳細
【遠隔操作画面】
・本器で表示している画面をそのままWWWブラウザに表示します。
・本器と同じパネル配置で、キー入力することができます。
・モノクロ/ カラー表示の選択、画面更新レートの選択ができます。
・画面を更新すると、開始LEDの点灯・消灯も更新されます。
・画面内をクリックすると、上下左右のキーを使わずに点灯カーソルの移動ができます。



【FTP によるデータ取得】
・本器のPCカードのファイルと内部メモリに測定されたデータを
FTPを使ってWWWブラウザから取得できます。
・測定中は、内部メモリに測定されたデータの取得はできません。停止後取得できます。
・測定中の内部メモリデータは、メモリ内データ取得画面で取得できます。



【測定の開始と停止】
・測定の開始と終了をWWWブラウザで制御できます。
・現在の測定状況を表示することもできます。



【現在値表示】
・測定しているデータを数値で表示できます。
・測定中は、記録間隔毎に取得した各チャネルのデータをモニタできます。
・測定停止中でも、各チャネルに入力されている瞬時データをモニタできます。
・画面更新レートも選択できます。



【メモリ内データ取得】
・内部メモリに測定されたデータを測定中、または停止後に任意の範囲を指定してブラウザから取得できます。
メモリ内の全データの取得もできます。
・バイナリ・テキストデータが選択できます。
・データをMS-EXCELへ転送して自由にグラフ作成することができます。



■便利な通信機能を追加!
- 通信機能 -
本器から、開始トリガ、停止トリガ、警報、停電復帰、メモリフル、カードフルなどが発生した時に、SMTP メールサーバを介してネットワーク内または遠隔地のパソコンやE-mail 対応の携帯電話にE-mail が送信できます。
送信先は3 アドレス登録することができます。
(警報にはディジタルI/O ユニット8993が必要です。)

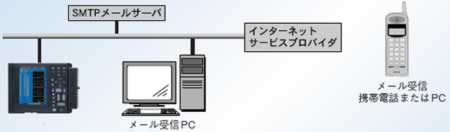

【10BASE-T LAN 経由でメール送信する場合の接続例】



■FTP クライアントによるデータ自動送信
本器から、測定中に定期的または測定後にPCカードに自動保存されたバイナリデータファイルを、ネットワーク内または遠隔地のパソコンのFTPサーバに自動送信できます。
【10BASE-T LAN 経由でデータFTP 送信する場合の接続例】



■PPP 通信(RS-232C+ モデム)
本器とモデムをRS-232C ケーブルで接続して、モデムを接続した遠隔地のパソコンで測定ができます。
本体とRS-232C ケーブルMF129721(ストレートケーブル モデム用)を接続します。


■PC 用アプリ・・・波形ビューワWv が標準付属
MF128420-50シリーズで測定したデータ(バイナリ形式)をパソコン画面に波形を表示させることができます。
またCSV 形式のテキストデータに変換できますので(ファイルごとの変換と一括変換が可能)EXCEL 等のPC アプリにデータを読み込むことが可能です。


■仕様
波形ビューワ(Wv) 仕様 標準付属アプリケーションディスク(CD-R) に搭載
機能 波形ファイルの簡易表示・テキスト変換:バイナリ形式のデータファイルをテキスト形式へ変換,CSV のほかスペース区切り/ タブ区切り選択可能,区間指定可能, 間引き可能 ・表示形式設定:スクロール機能,拡大縮小表示,表示CH 設定・ その他,電圧値トレース機能,カーソル/ トリガ位置へのジャンプ機能など
パソコン対応OS Windows95/98/Me, WindowsNT4.0 (SP3以上)/2000/XP



■LAN に接続、最高16台まで制御可能です
- PC アプリ -
ロガーコミュニケータ9334 のご紹介 (別売オプション)
LAN 経由でPC にデータ収集
LAN に接続されたハイロガーから、リアルタイムでPCのハードディスクにデータを取り込むことができます。
その他、波形の表示、CSV 変換、印刷、数値演算、検索の機能があります。

●取り込んだデータを全データ, あるいはカーソルで囲まれた範囲についてCSV 形式のテキストデータに変換できます。Excelなどの表計算ソフトでデータを利用することができます。
●取り込んだデータを波形イメージで, PCに接続されたプリンタに印刷できます。
●取り込んだデータについて最大値や時間, 平均値などのパラメータ演算処理を行います。
●取り込んだデータについて,書き込まれたイベントマークで検索できるほか, 日時, 最大, 最小値などを条件にした検索ができます。
●波形画面上のA・Bカーソル間の時間差や電位差, 各カーソルの電位, 時刻などを表に表示します。
●取り込んだデータを, 時系列にディジタル値で表示します。波形イメージとディジタル値の同時表示も可能です。
●取り込んだデータの波形イメージを表示します。
リアルタイムにデータを取込みながら描く事ができます。チャネル数はアナログ512ch, ロジック256ch, パルス64chまでを扱えます。

ロガーコミュニケータMF129334概略仕様 (PC用アプリソフト, 別売オプション)
機能 ■インタフェース: Ethernet
■制御可能台数: 16 台
■データ転送: 本体メモリ内のデータ取得, リアルタイムでデータを取得
■表示: 取得波形データイメージを画面上に表示, リアルタイム転送中のイメージ表示, 数値の表示, イメージと数値の同時表示
■最大ch 数: アナログ512ch, ロジック256ch, パルス64ch
■データ変換: 全データ/ABカーソル間データをCSV形式のテキストデータ変換
■印刷: 可能
■パラメータ演算: 可能
■その他: マーキング機能/ 検索機能
パソコン対応OS Windows95/98/Me, WindowsNT4.0 (SP3以上)/2000/XP
■仕様
測定対象 MF128420-50 MF128421-50 MF128422-50
温度(熱電対, Pt), 電圧, 湿度,
パルス積算, 回転数変動
温度(熱電対のみ), 電圧, パル
ス積算, 回転数変動
入力形式/チャネル数 フォトMOS リレーによるアナ
ログ8ch/16ch スキャニング絶
縁入力(電圧, 温度, 湿度についてch
毎選択可能), パルス入力4ch, ロ
ジック入力16ch ( ディジタルI/O
ユニット8993使用)
フォトMOS リレーによるアナ
ログ32ch スキャニング絶縁入
力(電圧, 温度についてch毎選択可能),
パルス入力4ch, ロジック入力
16ch(ディジタルI/O ユニット8993
使用)
記録間隔 100ms 〜 1 時間
(湿度測定混在時は5s〜1 時間)
100ms 〜 1 時間(ch17〜ch32の
チャネル使用時は200ms〜1 時間)
注:記録間隔ごとに全入力チャネルを高速スキャン
メモリ容量 内部32MB(=約1677万データ, 1データ=2バイト, 16ビット)
外部メモリ1GB まで(フラッシュATAカード)
リアルタイム保存 波形をバイナリ形式でPC カードにリアルタイム保存する,
時間ごとに別ファイルへの保存可能, ファイルフル/ エンド
レス記録/ 削除保存を選択可能, 保存したデータは位置を指
定して一度に32MB 分を本体に読み込み可能(1チャネル時)(n
チャネル時は32MB÷ 2n データ)
ファイル操作 PC カードTYPE II スロット: フラッシュATA(1GB まで),
バイナリデータ(専用形式), テキストデータ(Excel形式), BMP
データ(画像), 波形パラメータ演算結果, 測定データはAB
カーソル間の部分セーブ可能(手動でのセーブ時のみ)
PCインタフェース RS-232C(ミニDIN 丸型9ピンコネクタ), LAN(10BASE-T, DHCP,
DNS 対応)
A / Dコンバータ ΔΣ型A/D を一つ搭載, ディジタルフィルタ内蔵
外部制御端子 トリガ入力, トリガ出力(押しボタン式端子台)
メモリバックアップ機能
(23℃参考値)
時計, 設定条件用: 10年以上,
測定データ:本体電源OFF後10分以上(電源投入後2 分以上経過後)
環境条件(結露しないこと) 使用温湿度範囲:0〜40℃ , 30〜80% rh(充電可能温度範囲は10〜30℃)
保存温湿度範囲:-10〜50℃ , 30〜80% rh
適合規格 安全性: EN61010, EMC: EN61326, EN61000
電源 (1) AC アダプタ9418-15使用, AC100〜240V, 50/60Hz
(2) バッテリパック9447(AC アダプタと併用時はAC アダプタ優先)
(3) 12V 系バッテリ(+30%, -20% の電圧変動を考慮, ただし充電可能電
圧はDC12V ±5%)
最大定格電力 16VA(バッテリ使用, 最大負荷時)
20VA(AC アダプタ使用, 最大負荷時)
連続使用時間
MF129447バッテリパック1個使用
電圧測定時
約5時間( バックライトセーバON5分, 約10時間充電後)
約2.5時間( バックライト明るい, 約2.5時間充電後)
バッテリパック充電機能 バッテリパック使用にてAC アダプタを接続することで可能, 急速
充電時間: 約2.5 時間(23℃参考値), 急速充電終了後はトリクル充電
(バッテリの自己放電防止), プリンタ動作中は急速充電中断

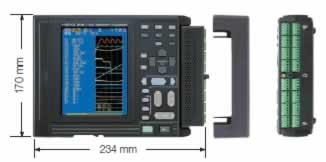

外形寸法・質量 約234W × 170H × 52Dmm, 1.4kg(バッテリ含まず)
約310.5W × 170H × 52Dmm, 1.7kg(プリンタユニット装着, バッテリ含まず)
約302.5W × 170H × 52Dmm, 1.7kg(ディジタルI/Oユニット装着, バッテリ含まず)
付属品 ACアダプタ9418-15×1, アプリケーションディスク ( 波形ビューワ
Wv/ 通信コマンド取扱説明CD-R)×1, マイナスドライバ ( 端子台用)×
1, 詳細取扱説明書×1,「 通信機能・波形ビューワ」取扱説明書×1,
クイックスタートマニュアル×1
品  番 品  名 価  格
MF128420-50 メモリーハイロガー(8chタイプ) 廃番
MF128421-50 メモリーハイロガー(16chタイプ) 廃番
MF128422-50 メモリーハイロガー(32chタイプ) 廃番


機能仕様
表示 5.7 型STN カラー液晶(240×320ドット), 波形のみ/ 波形と数値の同時表示/ 数値のみ/ 演算結果と波形表示, 日本語/ 英語切替, 最後の16M データ(1ch記録時)は逆スクロール表示可能
波形拡大・圧縮 時間軸: 1/2/5/10/20/30s, 1/2/5/10/20/30 分,
1/2/5/10/12/ 時間, 1 日/ マス
電圧軸: ×100, ×50, ×20, ×10, ×5, ×2, ×1, ×1/2
検索機能 イベントマーク検索が可能
演算機能 波形パラメータ演算: 同時に最大8 演算まで可能, 平均値,ピーク値, 最大値, 最大値の時刻, 最小値, 最小値の時刻, 実効値, 波形処理演算: ch 間の和, 差を波形で表示
通信機能 (PC からの制御)
ロガーコミュニケータ9334(データ収集アプリソフト, オプション)によるリアルタイムデータ収集可能
FTP サーバによる内部メモリ※ 1 およびPC カード内のデータ取得可能 ※ 1 内部メモリの取得は非測定時のみ通信コマンドによる遠隔制御可能(お客様によるプログラミングソ
フト作成が必要)
HTTPサーバによる遠隔操作可能(PC に専用のアプリケーションソフトをインストールすることなく, 一般的なWWWブラウザを使用してハイロガーの設定やデータ取得, 画面監視が可能)
通信機能
(PC への送信)
FTP クライアントによるデータ自動送信可能(測定中に定期的
または測定後に、PC カードに自動保存したファイルをネットワーク内または遠隔地のパソコンのFTPサーバーに自動送信)
E-mailによるメール送信可能(開始トリガ/ 停止トリガ/ 警報/ 停電復帰/ メモリフル/ カードフルなどが発生したときに、SMTP メールサーバーを介してネットワーク内または遠隔地のパソコン等にE-mailを送信)
通信機能
(PPP)
RS-232C 端子にRS-232C ケーブル9721 と市販モデムを接続
し公衆回線や携帯電話やPHS 経由でパソコンと通信が可能
その他 波形スクロール, カーソル測定, スケーリング, 自動保存(バ
イナリ/ テキスト選択), スタート状態保持, 設定条件保存, コメ
ント入力, 検索用イベントマーク書き込み, オートセット
アップ, 最後の16M データ(1ch記録時)を内部メモリに保存
トリガ機能
トリガソース
(各chごとに条件設定可能)
アナログ入力全チャネル, パルス積算入力P1〜P4,
ロジック入力LI-1〜LI-16(ディジタルI/O ユニット8993 装着時),
外部トリガ, タイマトリガ, 各トリガソースの論理積(AND), 論理和(OR)
外部トリガ アクティブLow, 応答パルス幅H 期間2.5ms 以上, L 期間
2.5ms以上(外部トリガフィルタON 時)
トリガタイミング 開始, 停止, 開始& 停止(開始と停止は別々のトリガ条件に設定可能)
トリガ種類
(アナログ, パルス)
レベル:設定したレベル値の立上がり(立下がり)にてトリガ
ウインドウ: トリガレベル上限値と下限値を設定, エリアを
出たときもしくは入ったときにトリガ
トリガレベル分解能 0.5% f.s.( f.s.=10マス)
トリガ種類
(ロジック)
1, 0, × によるパターントリガ(ディジタルI/O ユニット8993装着時)
その他 プリトリガ(トリガ以前の記録, リアルタイム保存時も設定可能),
トリガ出力(オープンコレクタ, 5V 電圧出力付き, アクティブLow,
パルス幅100ms以上), トリガモード(単発, 連続)
熱電対入力(確度は23 ±5 °C、電源投入30分後にてゼロ位置補正後、確度保証期間1年)
入力端子/ 抵抗 ネジ締め式端子台(推奨径φ 0.32mm以上※ 2), 端子台ブロック脱着可,
端子台カバー装備(各ch間, 入力と本体間は絶縁),
入力抵抗: 1MΩ(断線検出ON 時は850kW)
※ 2 推奨ケーブル単線:0.14 〜1.5mm2, 撚り線0.14 〜1.0mm2,
それより細い熱電対を接続する場合は端子台ユニット9329をお使いください
測定レンジ
※3 上下限値は各センサの測定入力範囲により異なる
100°C f.s. : -100°C 〜100°C※ 3(0.01°C 分解能)
500°C f.s. : -200°C 〜500°C※ 3(0.1°C 分解能)
2000°C f.s. : -200°C 〜2000°C※ 3(0.5°C 分解能)
熱電対
JIS C 1602-1995 準拠
(W を除く)
K: -200 〜1350°C, E: -200 〜1000°C, J: -200〜1200°C,
T: -200 〜400°C, N: -200 〜1300°C, R: 400 〜1700°C, S: 400
〜1700°C, B: 400 〜1800°C, W (WRe5-26): 400 〜2000°C
注)W, R, S は0°C から測定可能ですが確度保証外となります。
基準接点補償:内部/ 外部切り替え可能
確度 K, E, J, T, N : ±0.05% f.s. ±1°C
R, S, B, W : ±0.05% f.s. ± 2°C(400°C以上にて規定)
基準接点補償確度: ±1°C(内部補償時, 測定確度に加算)
最大入力電圧 DC60V(入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧 DC60V(入力ch- 筐体間、各入力ch間に加えても壊れない上限電圧)
白金測温抵抗体入力
(MF128420-50/MF128421-50のみ, 確度は23 ±5 °C、電源投入30分後にてゼロ位置補正後、確度保証期間1年)
入力端子/検出電流 熱電対用と共用, 検出電流: 1mA, 入力抵抗: 2MΩ
測定レンジ
※4 上下限値は各センサの測定入力範囲により異なる
100°C f.s. : -100°C 〜100°C※ 4(0.01°C 分解能)
500°C f.s. : -200°C 〜500°C※ 4(0.1°C 分解能)
2000°C f.s. : -200°C 〜2000°C※ 4(0.5°C 分解能)
測温抵抗体 Pt100: -200 〜800°C, JPt100: -200〜500°C,
接続: 3 線式/4 線式(Pt100: JIS C 1604-1997, JPt100: JIS C
1604-1989)
確度 Pt100, JPt100: ±0.05% f.s. ±0.5°C
最大入力電圧 DC60V(入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧 DC60V(入力ch-筐体間, 各入力ch間に加えても壊れない上限電圧)
電圧入力(確度は23 ±5 °C、電源投入30 分後にてゼロ位置補正後、確度保証期間1年)
入力端子/ 抵抗 熱電対用と共用, 入力抵抗: 1MΩ
測定レンジ 100mVf.s.:-100mV〜+100mV(5mV分解能)
1V f.s.:-1V〜+1V(50mV分解能)
10Vf.s.:-10V〜+10V(500mV分解能)
100Vf.s.: -60V〜+ 60V(5mV分解能)
1-5Vf.s.:1V〜5V(500mV分解能)
確度 ±0.1% f.s.(1-5V f.s. レンジのみ f.s.=10V)
最大入力電圧 DC60V(入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧 DC60V(入力ch- 筐体間, 各入力ch間に加えても壊れない上限電圧)
湿度測定
(MF128420-50/MF128421-50のみ, 確度は23 ±5 °C、電源投入30分後にてゼロ位置補正後、確度保証期間1年)
入力端子 熱電対用と共用
測定レンジ 100%rh f.s.:5.0 〜95.0%rh(0.1%rh分解能)
確度 湿度センサMF129701,使用時と湿度センサ使用時の確度表を参照
フィルタ機能(熱電対/ 白金測温抵抗体/ 電圧/ 湿度入力共通)
ディジタルフィルタ OFF/50Hz/60Hz(50Hz, 60Hz 設定時は記録間隔に応じたディジタル
フィルタが自動設定される)
パルス入力(確度は23 ±5 °C、確度保証期間1年)
入力端子 専用コネクタ
(接続ケーブル9641を使用して4chまで入力可能)
入力信号の条件 無電圧a 接点(常開接点), オープンコレクタまたは電圧入力
各パルス入力ch- 本体間, 各パルス入力ch間絶縁
最大入力電圧: DC15V検出レベル: HIGH 1.0V 以上, LOW 0〜0.5V
パルス入力周期: フィルタOFF時200ms 以上(H 期間/L 期間とも100ms 以上であること)
, フィルタON 時100ms 以上(H 期間/L 期間とも50ms以上であること)
スロープ: 立ち上がり, 立ち下がりを各ch設定可能
チャタリング防止フィルタON/OFF 可能
パルス積算
レンジ
50,000c f.s.: 0 〜50,000 カウント(1 カウント分解能)
500,000c f.s.: 0 〜500,000 カウント(10 カウント分解能)
5Mc f.s.: 0 〜5M カウント(100 カウント分解能)
100Mc f.s.: 0 〜100M カウント(2,000 カウント分解能)
2,500Mc f.s.: 0 〜2,500M カウント(50,000カウント分解能)
回転数変動5,000/n (r/s) f.s.: 0 〜5,000/n (r/s), 分解能: 1/n (r/s)
注) n は1 回転当たりのパルス数で1 〜1,000
対地間最大定格電圧DC60V(入力ch-筐体間, 各入力ch間に加えても壊れない上限電圧)
回転数変動 5,000/n (r/s) f.s.: 0 〜5,000/n (r/s), 分解能: 1/n (r/s)
注) n は1 回転当たりのパルス数で1 〜1,000
対地間最大定格 電圧DC60V(入力ch- 筐体間, 各入力ch間に加えても壊れない上限電圧)

■外観・寸法図
●本体のみ



●プリンタ装着時


●デジタルI/Oユニット装着時


■各種オプション
品  番 品  名 備考 価  格
MF12220H 自動記録紙巻取器 紙幅70〜220mm AC100V 廃番
MF128992 プリンタユニット 印字幅100mm、ハイロガー本体と合体して利用 廃番
MF128993 デジタルI/Oユニット 入力携帯:無電圧a接点(常開接点)/オープンコレクタ、もしくは電圧を16ch/GND共通、
出力携帯:オープンコレクタにて絶縁16ch、ハイロガー本体と合体して利用
廃番
MF129234 記録紙 112mm 18m、ロールタイプ10巻セット 廃番
MF129329 端子台ユニット 標準装備の端子台ブロックを取り外して装着します。
M3ネジ端子による入力線の接続ができます。
廃番
MF129334 ロガーコミュニケータ LAN接続に必要なデータ収集アプリソフト、Windows95/98/ME、WindowsNT4.0/2000/XP対応 廃番
MF129418-15 ACアダプタ 100〜240V AC,12V 2.5A 廃番
MF129447 バッテリーパック 7.2V 2400mAh 廃番
MF129612 RS-232Cケーブル ミニDIN9ピン-Dsub9ピン、クロスケーブル、PC用、1.5m 廃番
MF129641 接続ケーブル パルス入力用1.5m 廃番
MF129642 LANケーブル ストレート、クロス変換コネクタ付属、5m 廃番
MF129643 チャージスタンド MF129447を1個充電、ACアダプタMF129418-15を併用して使用します 廃番
MF129648 携帯用ケース ハードケースタイプ、オプション収納可能 廃番
MF129649 携帯用ケース オプション収納可能、簡易防水型、横にゴムブッシングがありますので、コードを外に出してケースを閉じたまま測定ができます。 廃番
MF129652-01 固定スタンド 市販DINレールへの取り付けが可能、その他バンドによる固定、壁掛け、机上への斜め置きが可能になります。
端子台ユニットMF129329使用の際は最寄りの営業所にお問い合わせ下さい
廃番
MF129701 湿度センサ MF128420-50、MF128421-5専用、3m、本体Ver3.05以降対応 廃番
MF129721 RS-232Cケーブル ミニDIN9ピン-Dsub9ピン、ストレートケーブル、モデム用、1.5m 廃番
MF129727 PCカード256MB 256MB 廃番
MF129728 PCカード512MB 512MB 廃番
MF129729 PCカード1GB 1GB 廃番
MF129810 K熱電対 温度測定範囲:-180〜200℃、許容差クラス2、ケーブル長5m、素線径φ0.32mm、5本/1set 廃番
MF129811 T熱電対 温度測定範囲:-180〜200℃、許容差クラス2、ケーブル長5m、素線径φ0.32mm、5本/1set 廃番
チャージスタンドMF129643を使用しなくても、ハイロガー本体と付属のACアダプタを使用してバッテリパックMF129447の充電は可能です。
チャージスタンドとAC アダプタ, バッテリパックを別途ご購入いただくと、単独でバッテリに充電することができます。


運賃、および消費税は、記載価格には、含まれていません。


[トップページに戻る][注文書] [見積り依頼] TEL0729-64-8663 FAX 0729-61-4874
営業時間 AM9:00〜PM7:00 営業日 月曜日〜金曜日 定休日 土曜日 日曜日 祝日
