4チャンネル対応データロガー/品番 MD3DR-7

【詳細表示】

商品番号 MD3DR-7

価 格

各種センサ、計装装置から出力される電圧・4-20mA・接点(パルス)信号を測定記録するデータロガーに、ネットワーク接続機能を搭載した計装装置用データロガーです。インターネットLANを経由して記録データの収集、現在値のモニタリング、警報メールの送信などが簡単に行えます。ネットワークの接続は、有線LAN・無線LAN・ダイヤルアップ接続の利用が可能で、遠隔地のデータ収集および管理がローコストで実現できます。
4チャンネル対応データロガー
品番 MD3DR-7
廃番

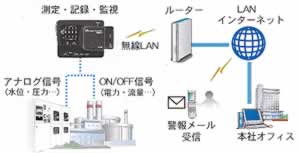

■使用の流れ



■特長
●1台でアナログ信号4chとON/OFF信号4chの測定・記録
1台でアナログ信号(電圧または4−20mA信号)4chとON/OFF信号(電圧または接点信号)4chの計8chの測定
と記録ができます。
アナログ信号は付属のソフトウェアにより電圧と4−20mAの切り替えを行います。
ON/OFF信号は本体スイッチにより電圧(アイソレーション)と接点信号(GND共通)の切り替えを行います。

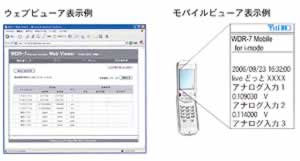

●ブラウザで現在値・グラフ表示・設定値の表示が可能
WEBサーバを搭載しているので、ブラウザで現在値の確認、簡易グラフ表示、設定値の参照が行えます。

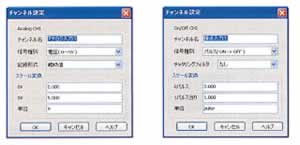

●チャンネルごと目的に合わせた測定と記録方式が選択可能
アナログ信号は、瞬時値/平均値/ピーク値(最高または最低)の3種類、ON/OFF信号はパルス数(極性指定可能)/
極性変化時の時刻の2種類の記録方式がありチャンネル毎に設定できます。
更に、信号種別、チャタリングフイルタ、スケール変換などの設定もチャンネル毎行えます

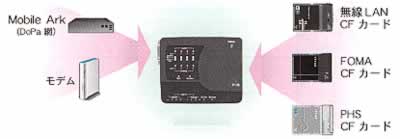

●CFカードスロットとRS-232Cポート(モデム制御専用)を搭載
CFカードスロットとRS-232Cポートを搭載しています。CFタイプの無線LAN カード、FOMA、PHSなどのデータ通信カー
ドを使用し、無線LAN、ダイヤルアップなどのネットワーク接続が可能です。
また、RS-232Cポートによりモデム、MobilArk、FOMAモジュールアダプタを使用することも出来ます。


※通信カードや接続機器は、弊社推奨品をお使いください。
※CFタイプのデータ通信カードとRS-232Cポートを同時に使用することはできません。

●停電時のバックアップ機能
本機はマンガンリチウム二次電池を内蔵しています。フル充電状態であれば約5日間停電しても、その後記録を再開
できます。停電前の記録データおよび設定値は、不揮発性メモリにより保存されます。
停電後記録が停止しても停電前の設定及び記録データは保存されます
※二次電池の容量が不足している場合は記録データが保存できないことがあります。

●遠隔監視・多彩な通報機能
上下限値や判定時間を予め設定しておくことで、測定値が設定基準を超えてしまった場合、電子メールの送信・本体
に備えているLEDランプの点灯・接点出力ONなどが行えます。接点出力にはアラームやランプを接続することが可能
です。また、ブラウザで警報状態の確認ができます。

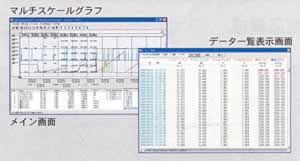

●高性能で使いやすい付属ソフトウェア
付属ソフトウェアは、Windowsのインターフェイスをフルに活用した感覚的な操作で、本機のの登録、設定からデータ収
集、グラフ表示・編集など、データの一括管理が容易になります。


■使用事例
●流量計、電力計、分析計など計装、計測の装置の記録
●プラントでの計測機器、制御装置のデータ記録、監視
●環境測定分野での分析装置のデータ収集
●雨量、積雪量、日射、風向、風速など気象データの収集
●配線が困難な場所での計測
■仕様
測定要素 アナログ信号 ON/OFF信号
チャンネル数 4チャンネル(GND共通) 4チャンネル
測定範囲 電圧:0〜5V(入力インピーダンス:990kΩ)
4-20mA信号:0〜40mA
接点(無接点)又は0V〜25V
測定精度 電圧:±0.5%+7mV(10〜30℃の環境下において)
4-20mA信号:±1%+0.07mA(10〜30℃の環境下において)
ON(Low):1V以下
OFF(High):3V以上
測定分解能 電圧:1.4mV
4−20mA信号:0.014mA
1秒(イベント時)
記録間隔 1・2・5・10・15・20・30秒・1・2・5・10・15・20・30・60分 合計15通り
記録容量 7200データ×4チャンネル パルス数:7200×4チャンネル
イベント(極性変化)時刻:3600×4チャンネル
記録モード エンドレスモード
(記録容量がいっぱいになると、先頭のデータに上書きして記録)
応答性 - 250Hz以下(チャタリングフィルタなしの場合)
ON(Low)時間およびOFF(High)時間2ms以上
(チャタリングフィルタなしの場合)
極性選択 - ON→OFF(パルス数測定)
ON→OFF又はOFF→ON
表示 モニタLED
通信方法 有線LAN:100BASE-TX/10BASE-T・無線LAN:IEEE802.1 1b CF型無線LANカード使用・PPP接続
通信インターフェース RSR-232Cポート(モデム接続専用)/RJ45ポート(Ethernet)/CFカードスロット(データ通信カード)※1
本体寸法
H83×W102×D28mm(突起部除く)
質量 約140g
本体動作環境
温度:0〜50℃ 湿度20〜80%RH(結露しないこと)※2
防水性能 -
付属品
ソフトウェア一式×1 ACアダプタ×1 LANケーブル×1 導入ガイド(保証書含)×1
その他 リレー接点出力:1点 警報作動時(オフ時の電圧:AC/DC50V以下 オン電流:0.1A以下 オン抵抗:35Ω(最大))
対応ソフト動作OS Windows 2000/XP ※3
※1.CFタイプのデータ通信カードとRS-232Cポートを同時に使用することはできません。
又、CFタイプの通信カードおよびRS-232Cへの接続機器は弊社動作確認済みの製品のみ対応です。
※2.CFカード使用時はCFカードの動作環境に準じます。
※3.Windows 2000/XPがインストールされたパソコンでは、アドミニストレータの権限が必要です。

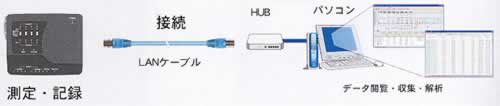

■製品構成
※注意:本機はネット通信専用のデータロガーです。USBなどの通信インターフェースは搭載しておりません。
本機を使用するには必ずネットワークに接続する必要があります。また、パソコンを直接接続する場合には市販のLANクロスケーブルが、インターネット経由で使用する場合にはルーター等の機器やプロバイダとの契約、固定IPアドレスやドメインの取得などが必要となります。

■オプション


品  番 品  名 価  格
AD-0605 ACアダプター 廃番
TR-5WK1 壁面アタッチメント 廃番

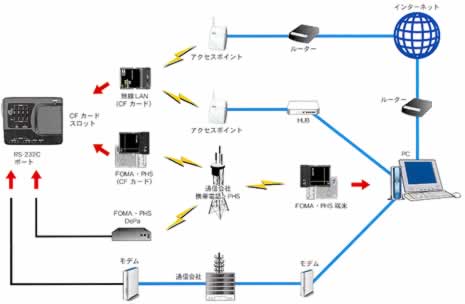

■CFカードスロットとRS-232Cポート(モデム制御専用)を搭載
CFカードスロットとRS-232Cポートを搭載しています。CFタイプの無線LAN カード、FOMA、PHSなどのデータ通信カードを使用し、無線LAN、ダイヤルアップなどのネットワーク接続が可能です。
また、RS-232Cポートによりモデム、MobilArk、FOMAモジュールアダプタを使用することも出来ます。
