放射率変更型温度センサー/品番 M725R6-8103110シリーズ

【詳細表示】

商品番号 M725R6-8103110

価 格

放射率変更型温度センサーM725R6-8103110 ●非接触温度測定をローコストに実現
●ワイドな測定温度範囲 0〜500℃
●300msの高速応答
●保護構造IP65
●パラメータの変更が可能(オプション使用時)
放射率変更型温度センサー
品番 M725R6-8103110シリーズ

廃番
後継機種はこちら→M1241-IR4A-C1
■特長
熱電対と同じ起電力を出力する
ローコストな非接触温度センサーです。
汎用の温度調節器の熱電対入力に直接入力が可能です。
ワイドな測定範囲で幅広いニーズにもお応えします。
USBインターフェースでPC上で温度モニタができます。
●非接触温度測定をローコストに実現
●ワイドな測定温度範囲 0〜500℃
●300msの高速応答(95%応答)と±1%の再現性を実現
●保護構造IP65 丈夫なステンレスボディー
●パラメータの変更が可能(放射率、応答時間、アベレージングなど)

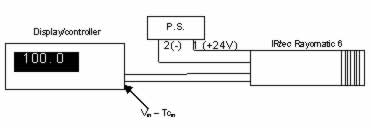

■接続図
出力は0-5VもしくはK熱電対のリニア出力です。
1mのシールドケーブルで供給されます。
非接触温度センサの出力ケーブル(Sign+とSign-)をコントローラもしくはメータリレーの入力に接続して、PS+とPSーに
電源24VDCを供給してください。


ラベル 機能
1 シリアルインターフェースモジュール Pin1
2 シリアルインターフェースモジュール Pin2
3 シリアルインターフェースモジュール Pin3
4 シリアルインターフェースモジュール Pin4
PS+ +24V
PS- グランド
Sign+ アナログ出力 +
Sign- アナログ出力 -




■仕様
測定温度範囲 0〜500℃
測定波長 8〜14μm
測定視野範囲 6:1(180mm@1000mm)
応答時間 300ms(95%応答)
放射率 出荷時0.95(別途オプションにて0.10〜1.00可変)
使用周囲温度 -10〜70℃
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 ステンレス
測定精度 ±2%もしくは±2℃のどちらか大きい方(周囲温度23℃±5℃,放射率1にて)
再現性 ±1%もしくは±1℃のどちらか大きい方
出力 0-5VもしくはK熱電対
電源電圧 12-24VDC(リップル2.5%以下、20mA)
出力インピーダンス 50Ω
負荷抵抗 >50kΩ
外形寸法 φ18×129mm(M18×1mm)
質量 約90g
センサヘッド取付ナット、取扱説明書は付属です。

品番 仕様 価格
M725R6-8103110 0-5V出力/出力ケーブル1m 廃番
M725R6-8103310 K熱電対出力/出力ケーブル1m 廃番



■オプション
M725E290106 M725E290115
品  番 品  名 価  格
M725B260195 IRセットアップソフトウェア 廃番
M725B530221 USBアダプタ 廃番
M725E290106 固定式ブラケット 廃番
M725E290115 エアパージ 廃番

運賃、および消費税は、記載価格には、含まれていません。
