絶縁抵抗・回路電圧相順測定器品番 M338MT-A1 【詳細表示】
商品番号 M338MT-A1 価 格
絶縁抵抗(死線)・回路電圧・相順測定が1台でできます。
多種な判定基準設定によりリニューアル工事・年次点検・竣工検査等における工事不良を防止できます。
絶縁抵抗・回路電圧相順測定器
品番 M338MT-A1
■作業効率アップ!
●測定と同時に測定結果を保存可能!
●測定結果を保持するため記録作業が不要ですので、1人作業が可能です。
●報告書が1発で作成可能!

■信頼性アップ!
●測定と同時に良否判定が可能!
●測定ポイントのナビゲーション機能付きで測定漏れなし!

■幅広い対応が可能!
●測定チェックシートはマール転送が可能!
●顧客データの管理および毎年の結果履歴等を管理可能!

■システム概要
●現場での測定時はパソコンは不要です。
(測定結果は本器が判定結果とともに自動記録します。)

●測定データをパソコンに取り込むだけで報告書が簡単に作成できます。

●作成したシートはメールでも転送できます。

●本器は通信ケーブルでパソコンと通信が出来ます。

※PCと連携するシステム動作以外に単独モード(単独測定)でも使用できます。


■判定基準
 判定基準は下記の表のように、改修前(更新前)・改候後(更新後)別に任意に設定できます。
●「判定あり」の場合、回路電圧(100V、200V、400V、高圧)毎に判定基準値を設定することが出来ます。
●年次判定測定基準は更新後の判定基準のみが有効になります。
- 改修前断 改候後判定
絶縁抵抗判定 判定基準種類 ○判定なし
○判定有り
○判定なし
○判定有り
○更新前の実測値以上
表示基準 ○実測値表示(測定結果をそのまま表示)
○測定値表示
測定レンジ ○自動設定or手動設定
電圧 判定基準種類 ○判定なし
○判定有り
○判定なし
○判定有り
○更新前の実測値以上
相順 判定基準種類 - ○正相基準
○逆相]基準
○更新前の結果を基準

■測定チェックシート

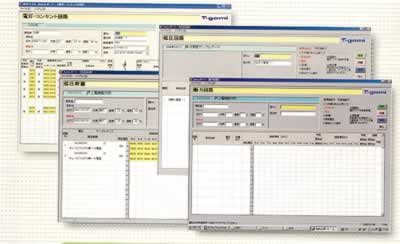

●各種の入力支援機能により、簡単にチェックシートを作成することができます。
測定チェックシートの種類
①個別測定用:3種類(低圧幹線、動力回路。電灯コンセント回路)
②年次測定用:1種類(スタイルは自由に変更可)
測定ポイントクリックするだけ
●測定ポイントは左画面を参照下さい。
●詳細の測定ポイント数は■データ構成欄を参照下さい。

■報告書作成

●本器で測定した結果をパソコンに取り込んだ段階で、チェックシートにデータがセットされます。判定結果も表示されます。
●報告書を自動作成します。

■データ構成例
「オートレポート」と連携したシステム動作の場合、約1万件の顧客データ管理ができます。
全体的なデータ構成は下記の通りです。





※上記の件数は同梱のソフトウエア「Autoレポート」上での件数です。本体の記憶容量ではありません。
※本体に送信できるデータはプロジェクト(顧客・物件等)単位で、1回に送信できる測定個所の合計は最大2000個所分です。

■測定部仕様
[1]絶縁抵抗計
項目 内容
絶縁抵抗 定格電圧 125V 250V 500V 1000V
高速測定モード
計測範囲 0~200MΩ 0~1000MΩ 0~2000MΩ
第1有効範囲
[M Ω]
0.1~50.0 0.2~50.0 0.2~50.0 0.2~200
表示値の±3% ±4dig
第2有効範囲
[M Ω]
0~0.099
50.10~200
0~0.199
50.10~1000
0~0.199
50.10~1000
0~0.199
200.0~1000
表示値の±5% ±6dig
※高速計測モード時は、計測地が指定値を越した時点で指定値として格納。指定値以下の場合は計測釦を離したときの値を格納
※周囲温度が0~18℃、28~40℃時の測定確度は上記±2%、±digを加算
※高速計測モード時は、計測値が指定値を越した時点で指定値として格納。指定値以下の場合は計測釦を離したときの値を格納
※125Vレンジは第2有効範囲精度としましては200MΩまでですが、1000MΩまで測定可能
※測定原理:直流電圧印加・漏れ電流検出方式

[2]電圧計
項目 内容
電圧 交流電圧 0~9.9V±3dig / 10~600V50/60Hz±2%±6dig
直流電圧 0~9.9V±3dig / 10~600V±2%±6dig
表示精度 小数第1位

[3]相順計
項目 内容
相順 適用電圧 AC15~484V
定格 連続
表示 正相→セイソウ、逆相→ギャクソウ
欠相・想定範囲外→ケッソウorハンイガイ

■通信仕様・その他
項目 内容
データ通信部 USB 1.1準拠
適用乾電池 単三アルカリ乾電池
単三充電乾電池
単三オキシライド乾電池(使用数8本)
使用周囲温度 0~40℃
使用周囲湿度 相対湿度90%以下
保存温度 -20~50℃
付属品 相順プローブ・・・・・・・・・・・1本
USBケーブル・・・・・・・・・・・1本
絶縁抵抗プローブ・・・・・・・1組
単三アルカリ乾電池・・・・・8本
相順・電圧プローブ・・・・・・1組
報告書作成ソフトウェア・・・1枚
