配線探査機/品番 M338C-AT

【詳細表示】

商品番号 M338C-AT

価 格

配線探査機M338C-AT ●誤切断解消
●手追い探査を解消
撤去ケーブル・電線を確実に探せます!!
発電所・プラント設備・鉄道・その他重要設備の更新時のケーブル探査
配線探査機
品番 M338C-AT
廃番
後継機種はこちら→M338WC-BT
■特徴
@あらゆる回路に対応
死線・活線(AC/DC 0〜240V)回路の目的とする配線を確実に探査できます。
A作業効率UP!
非接触方式の受信機で大まかに探査し、確定はクランプセンサで電線を挟んで探査できるので、作業性が良く、確実
に探査できます。
B信頼性UP!
オプションの低周波受信機(M338WC-A-R1)を使用すれば、誘導等の影響が懸念される現場での探査信頼が飛躍
的に向上します。(死線探査)


■死線探査方法

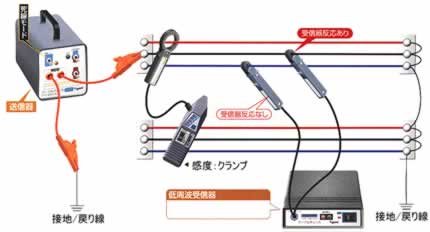

●配線探査

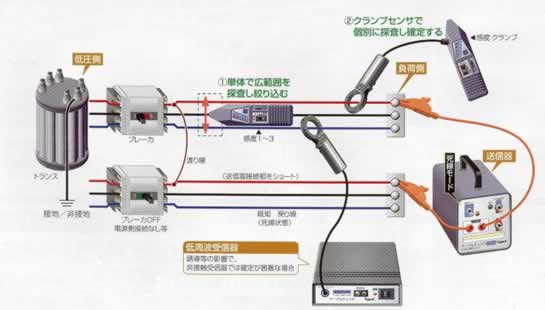

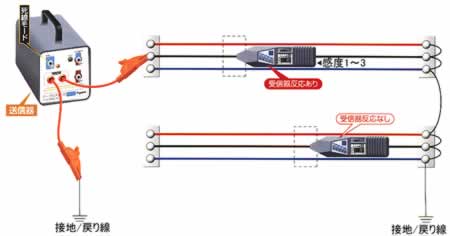

@非接触受信器にて電線束を探査する。
※非接触で電線をトレースし、受信器が反応する電線束を絞り込む。



A大まかな電線束が確認できたら、クランプセンサで個別にクランプして目的の電線を確定する。
低周波受信器:誘導等の影響で、非接触受信器では確定が困難な場合。

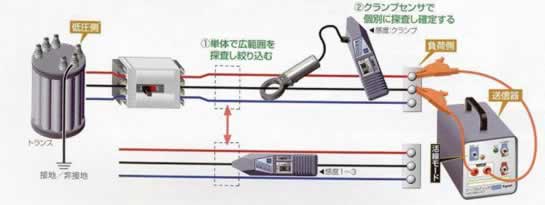

■活線探査方法

●ブレーカー探査等

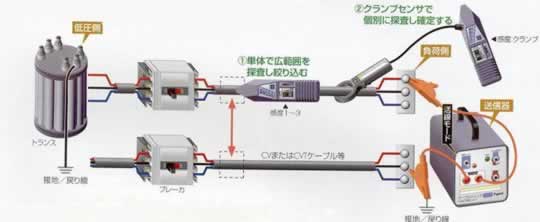

●IV線/CV・CVT等ケーブルの探査(AC/DC)

※非設置回路の場合はコンデンサ等で設置することにより探査が可能です。

●他の配線利用による探査方法
低周波受信器は活線回路には使用できませんが、下図のような形で探査線と信号戻り線の間に電圧がかからない
同電位配線の場合は使用できます。


※探査回路に漏電ブレーカーがある場合は漏電ブレーカーが動作する恐れがあります。
※低周波受信器は探査線には負荷が接続されていても探査できますが、
負荷電流が1A以上流れている場合には探査できません。


■配線・ケーブル特定のための選択基準
    適用受信機
広範囲探査 確定探査
探査配線の
設置環境
一般環境 非接触受信機 非接触受信器
クランプセンサ(大・中・小)
対地静電容量の影響や誘導等の影響で、非接触受信器では確定が困難な場合 非接触受信器 低周波受信器
クランプセンサ(大・中・小)

■オプション
M338WC-A-F2 M338WC-A-F3


外形寸法:223.5(H)×116(W)×34(D)mm
CTの窓径:80(H)×74(W)mm
質量:580g


外形寸法:153(H)×23(W)×18(D)mm
CTの窓径:φ8)mm
質量:80g
M338WC-A-R1


外形寸法:38(H)×130(W)×37.5(D)mm
質量:334g

品  番 品  名 価  格
M338WC-A-F2 大口径クランプセンサ 廃番
M338WC-A-F3 小口径クランプセンサ 廃番
M338WC-A-R1 低周波受信機 廃番


■仕様

●共通項目
活線探査モード 適用電圧範囲 AC/DC 0〜240V(50/60Hz)
探査可能電線距離 500m以下
死線探査モード 探査可能電線距離 1km以下
送信器接地抵抗 100Ω以下
探査電線端末未設置抵抗 100Ω以下


●送信器(M338C-AT)
活線探査モード 信号周波数 4222Hz
信号電圧 DC0.6V
信号電流 最大40mAp-p
死線探査モード 信号周波数 4222Hz連続と3Hz・12Hzの交互出力
信号電圧 4222Hz DC0.6V
3Hz・12Hz DC5V又は24V切替
(信号電圧5Vは共通設置線 又は 戻り線利用通用)
信号電流 4222Hz 最大40mAp-p
3Hz・12Hz 100mAp-p
電源 単三アルカリ乾電池×12本(又はニッケル水素乾電池×12本)
ACアダプタ AC100V 50/60Hz
外形寸法 145(H)×100(W)×180(D)mm
質量 1,250G


●非接触受信器(M338WC-A-R)
検出方式 信号電流によって発生する磁界または電流を検出
センサ 内蔵磁界センサまたは、外部接続のクランプセンサ
検出周波数 4222Hz
判定方法 LEDランプ点滅、ブザー音
感度切替 内蔵磁界センサまたは、外部接続のクランプセンサ
電源 9Vアルカリ乾電池×1個
外形寸法 190(H)×50.5(W)×33(D)mm
質量 148g


●中口径クランプ(M338WC-A-F1)※オプション
外形寸法 164(H)×64(W)×23(D)mm
CTの窓径 Φ40mm
質量 157g


●低周波受信器(M338WC-A-R1)※オプション
検出方式 信号電流検出(クランプセンサによる)
検出周波数 3Hz・12Hz
判定方法 3Hz・12Hz周波数別のLEDランプ点灯・ブザー音
電源 9Vアルカリ乾電池×1個


※ご使用前に「取扱説明書」をよくお読みの上、正しくお使い下さい。
※仕様・寸法等は予告なく変更することがありますのであらかじめご了承ください。

運賃、および消費税は、記載価格には、含まれていません。

[トップページに戻る][注文書] [見積り依頼] TEL0729-64-8663 FAX 0729-61-4874
営業時間 AM9:00〜PM7:00 営業日 月曜日〜金曜日 定休日 土曜日 日曜日 祝日
